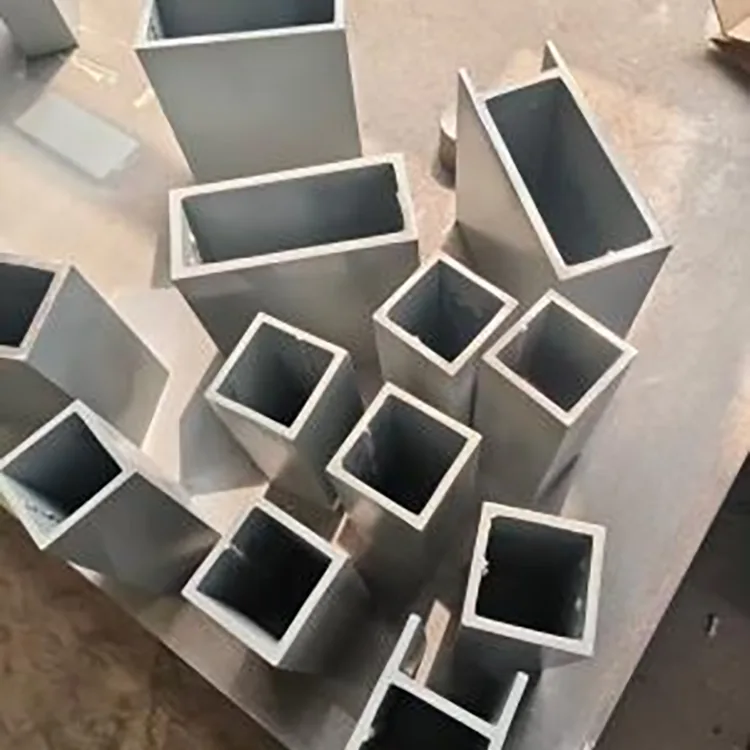

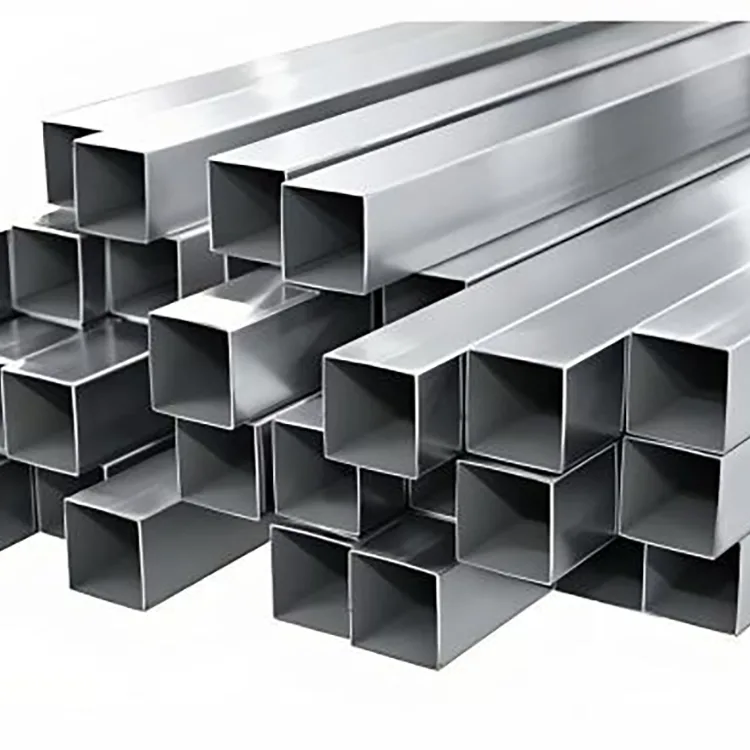

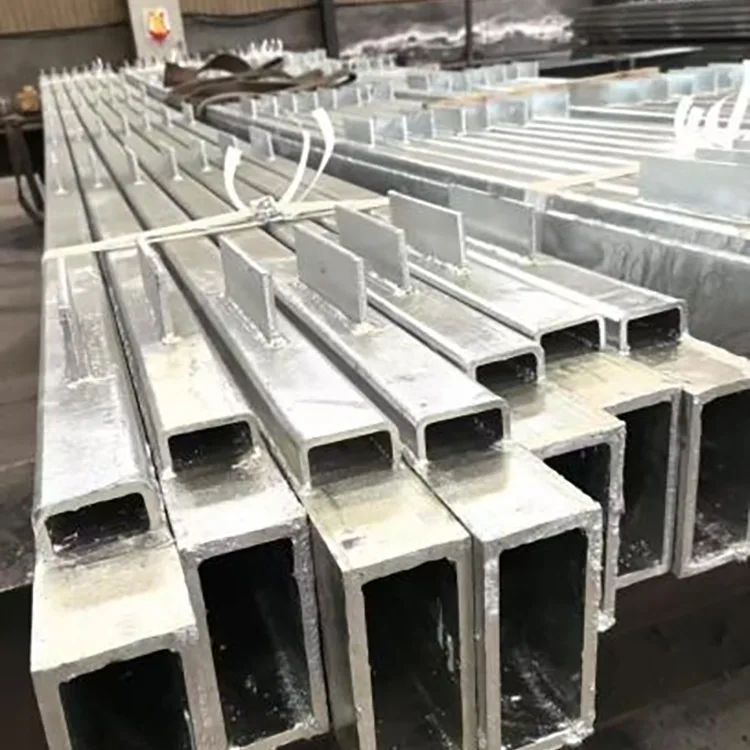

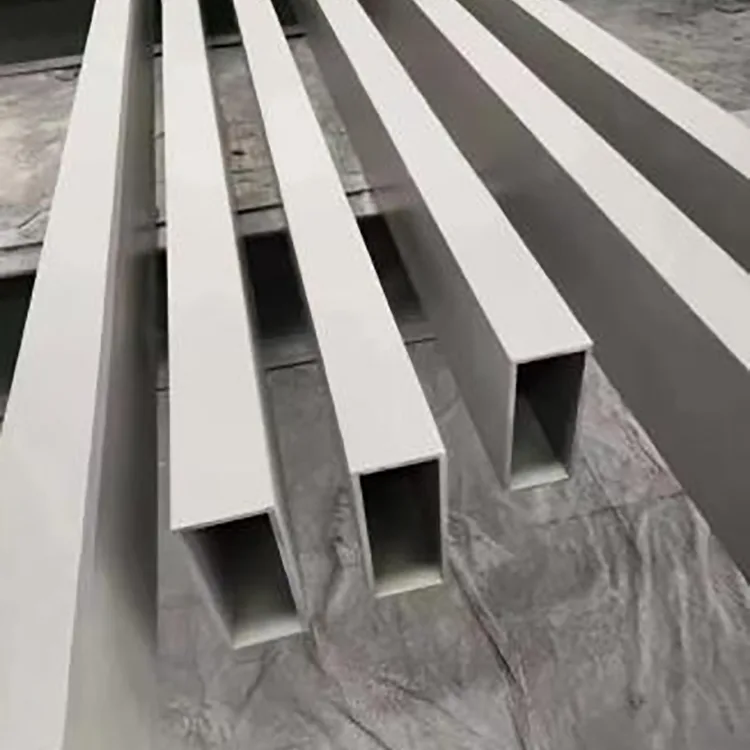

El tubo de ángulo recto de acero de precisión galvanizado en caliente es una sección hueca rectangular de precisión diseñada con una esquina distintiva de 90° en lugar de la esquina redondeada que se ve comúnmente en los tubos cuadrados convencionales. El tubo base se fabrica primero para lograr la precisión de la sección, la rectitud y la geometría de las esquinas requeridas, luego se procesa mediante galvanizado en caliente para protección contra la corrosión en exteriores.
El producto está destinado a proyectos en los que un tubo galvanizado estándar con esquinas redondeadas no brinda la apariencia, la precisión de ajuste o la definición de las esquinas requeridas por el diseño. Las líneas exteriores nítidas facilitan la creación de marcos, barandillas, estructuras paisajísticas y estructuras de acero arquitectónicas de aspecto limpio.
Al mismo tiempo, el producto sigue siendo un tubo de acero estructural. Su capacidad de carga real depende del tamaño de la sección, el espesor de la pared, la calidad del acero, la luz y el diseño de la conexión. El galvanizado protege el acero de la corrosión atmosférica; no reemplaza el diseño estructural.
La esquina es una de las razones principales para especificar este tubo.
Un tubo cuadrado o rectangular convencional normalmente tiene una esquina exterior redondeada causada por su proceso de formación. Esto es aceptable para trabajos estructurales generales, pero algunos proyectos arquitectónicos y de fabricación de precisión requieren una esquina visualmente más nítida y uniones más consistentes.
El perfil de precisión en ángulo recto proporciona:
Líneas visuales más limpias: útiles para marcos expuestos, barandillas y estructuras de paisaje.
Conexiones más predecibles: la esquina definida puede simplificar la alineación con otros miembros en ángulo recto.
Menos distorsión visual: las líneas de sección rectas son más fáciles de mantener en estructuras terminadas.
Mejor ajuste para fabricación de precisión: útil cuando tanto las dimensiones como la apariencia son importantes.
Esto hace que el producto sea particularmente relevante para proyectos que se ubican entre el acero estructural ordinario y la carpintería metálica arquitectónica.
|
Artículo |
Especificación |
|
Producto |
Tubo de ángulo recto de acero de precisión galvanizado en caliente |
|
Materia prima |
Q235B, Q355B |
|
Perfil |
Sección hueca de precisión en ángulo recto de 90° |
|
Producto básico |
Tubo de acero de precisión en ángulo recto. |
|
Método de galvanización |
Galvanizado en caliente general |
|
Estándar de galvanizado |
GB/T 13912-2020 |
|
Tamaño |
Corresponde a los tamaños de tubo de precisión en ángulo recto disponibles |
|
Longitud |
Suministro de longitud fija según requerimiento del proyecto. |
|
Superficie |
Acabado galvanizado gris plateado. |
|
Procesamiento personalizado |
Corte, taladrado, biselado y otros procesos acordados |
|
Entorno típico |
Aplicaciones en exteriores, húmedas, costeras y otras aplicaciones propensas a la corrosión. |
La norma de galvanización GB/T 13912-2020 sigue siendo una norma nacional china actual para requisitos técnicos y métodos de prueba para recubrimientos galvanizados en caliente en artículos fabricados de hierro y acero.
Para este tipo de tubos, la calidad del recubrimiento por sí sola no es suficiente.
El tubo base en ángulo recto primero debe cumplir con la geometría requerida. Las comprobaciones importantes incluyen las dimensiones de la sección, el espesor de la pared, la forma de las esquinas, la rectitud y el estado general de la superficie.
Sólo después de que el tubo haya alcanzado el perfil acabado requerido se lleva a cabo el proceso de galvanización.
Una ruta típica es:
Tubo de acero de precisión → inspección dimensional → corte / fabricación → desengrasado → decapado → enjuague → fundente → secado → galvanizado en caliente → enfriamiento / pasivación → inspección de recubrimiento → inspección final dimensional y de apariencia → embalaje.
Este pedido es importante porque el cliente compra dos cosas en un solo producto: un perfil de acero de precisión y un sistema de protección contra la corrosión.
Las esquinas afiladas son una de las áreas que merecen atención adicional durante el galvanizado.
El tubo se procesa a través de las etapas de pretratamiento e inmersión en zinc como un perfil completo para que las esquinas, las superficies del tubo y los extremos reciban el recubrimiento de zinc durante el mismo tratamiento.
El objetivo no es simplemente hacer que el tubo tenga un color gris plateado. El revestimiento debe proporcionar una protección continua contra la corrosión y al mismo tiempo permanecer suficientemente bien adherido para su manipulación e instalación normales.
Para pedidos de proyectos, el espesor del recubrimiento debe acordarse con anticipación en lugar de dejar el requisito en "galvanizado".
Las especificaciones del producto suministradas utilizan entre 60 y 90 μm como rango de recubrimiento de zinc convencional, con aproximadamente 120 μm disponibles para una exposición costera más intensa y de alta corrosión.
Un enfoque práctico es:
|
Ambiente |
Dirección sugerida |
|
Interior seco |
El tubo negro de precisión en ángulo recto puede ser suficiente |
|
al aire libre normal |
Revestimiento galvanizado de 60 a 90 μm |
|
exterior húmedo |
Mayor recubrimiento según la exposición. |
|
Costa / fuerte niebla salina |
Hasta aproximadamente 120 μm |
|
Ambiente químico agresivo |
Evaluación de corrosión específica del proyecto |
Una mayor capa de zinc proporciona más material de recubrimiento para la corrosión atmosférica, pero ningún acero galvanizado debe describirse como completamente inmune a ataques químicos severos o inmersión permanente.
La diferencia radica principalmente en la geometría y el acabado, no simplemente en la resistencia a la corrosión.
Un tubo cuadrado galvanizado convencional es una opción práctica para marcos generales y estructuras de carga. Sus esquinas redondeadas normalmente son aceptables para la fabricación ordinaria.
El tubo de precisión en ángulo recto está destinado a aplicaciones en las que la esquina misma forma parte del requisito visual o de fabricación.
Marcos de paisajes arquitectónicos.
Barandillas exteriores de alta visibilidad
Estructuras municipales de precisión.
Componentes de soporte solar con marco visto.
Estructuras decorativas de acero
Marcos para equipos de exterior
El tubo cuadrado estándar sigue siendo la mejor opción cuando la apariencia es menos importante y el proyecto necesita principalmente una sección estructural convencional al menor costo de material razonable.
Los dos productos comparten el mismo perfil de precisión básico, pero están destinados a entornos diferentes.
Ideal para proyectos en interiores secos, entornos controlados y aplicaciones en las que el cliente planea pintar, aplicar una capa de pintura en polvo o terminar la superficie de otro modo después de la fabricación.
Más adecuado para aplicaciones en exteriores y húmedas donde el cliente desea que se complete el tratamiento primario de protección contra la corrosión antes de la entrega.
Esta distinción ayuda a evitar la especificación excesiva de material galvanizado para proyectos interiores secos y, al mismo tiempo, previene el error opuesto de utilizar tubos de precisión negros sin protección en exteriores.
Se utiliza para marcos de jardines, estructuras de jardines, instalaciones de parques, cerramientos decorativos y estructuras de acero arquitectónicas donde las líneas limpias son importantes.
Adecuado para barreras viales, estructuras de señales de tráfico, soportes de lámparas y marcos municipales expuestos.
Se puede utilizar para marcos fotovoltaicos de exterior seleccionados, bases de equipos y miembros auxiliares de acero donde el perfil de precisión se adapta al diseño estructural.
Se utiliza para barandillas expuestas, soportes de pasarelas y marcos auxiliares donde se requiere una mayor protección contra la corrosión.
Adecuado para marcos de protección de equipos, estructuras de soporte de tuberías y plataformas de trabajo exteriores en ambientes industriales húmedos.
Para proyectos fotovoltaicos distribuidos residenciales y comerciales, se ha utilizado tubo galvanizado de precisión en ángulo recto de 40×40 mm y 50×50 mm para aplicaciones de soporte en exteriores.
La principal preocupación no era sólo la corrosión. El marco expuesto también necesitaba una geometría limpia y una alineación consistente durante la instalación.
Se utilizó una especificación de zinc aumentada para hacer frente a la exposición repetida al aire libre en condiciones húmedas y secas. Según el informe del proyecto proporcionado, las estructuras terminadas permanecían libres de óxido y deformaciones visibles y generalizadas después de cinco años.
Para trabajos municipales y paisajísticos al aire libre, el perfil de esquinas afiladas proporciona una apariencia más limpia que un tubo convencional de esquinas redondeadas.
El material puede suministrarse en longitudes fijas o procesarse según el plano del proyecto, lo que reduce la cantidad de trabajo de corte y ajuste necesario en el lugar de instalación.
En el caso de estructuras de acero arquitectónico vistas, la consistencia dimensional y el aspecto de la superficie se comprueban junto con el revestimiento galvanizado.
Un proyecto cerca de la costa requería marcos de acero para equipos exteriores en condiciones de aire cargado de sal y alta humedad.
El cliente especificó un mayor recubrimiento de zinc de aproximadamente 120 μm y utilizó el perfil de precisión en ángulo recto para mantener una apariencia de acabado más limpio.
Para este tipo de entorno, la especificación del recubrimiento es sólo una parte de la estrategia de corrosión. El drenaje, los detalles de conexión, el corte en el lugar y la reparación por soldadura también influyen en el rendimiento a largo plazo.
El procesamiento en fábrica se completa preferiblemente antes de la galvanización.
Esto incluye:
Corte de longitud fija
Perforación
Puñetazos
biselado
Otra preparación basada en dibujos.
Si el tubo se corta después de la galvanización, el acero recién expuesto debe limpiarse y tratarse con una capa de reparación adecuada rica en zinc.
El mismo principio se aplica a la soldadura. El calor de la soldadura daña el zinc dentro y alrededor de la zona de soldadura, por lo que el área debe limpiarse y repararse posteriormente.
Es por eso que se recomienda a los clientes con requisitos de fabricación detallados que proporcionen el dibujo antes de la producción.
Para un tubo galvanizado de precisión, la inspección debe abarcar tanto el tubo como el galvanizado.
Antes de galvanizar, las comprobaciones pueden incluir:
Dimensiones de la sección
Grosor de la pared
Geometría de esquina
Rectitud
Precisión de corte
Condición de la superficie
Después de galvanizar, los controles pueden incluir:
Espesor del recubrimiento de zinc
Cobertura de recubrimiento
Acero pelado o expuesto
Condición de la superficie
Rectitud final
apariencia general
Para pedidos de ingeniería, se pueden proporcionar certificados de materiales y registros de inspección de galvanizado, con inspección de terceros disponible según los requisitos del contrato.
La principal ventaja de obtener este producto a través de nuestra cadena de suministro de Tianjin es la capacidad de coordinar el tubo base de precisión, el trabajo de galvanizado y acabado en lugar de tratarlos como compras no relacionadas.
Tubo de precisión antes del galvanizado: la geometría de la sección se comprueba antes de la etapa de protección contra la corrosión, para que el acabado galvanizado no oculte problemas dimensionales en el tubo base.
Opciones de recubrimiento adecuadas: las especificaciones de zinc estándar y mejoradas se pueden discutir de acuerdo con el entorno real en lugar de utilizar un nivel de recubrimiento para cada proyecto.
Procesamiento basado en dibujos: se pueden preparar longitudes fijas, agujeros, biseles y otras fabricaciones antes del envío.
Recursos de la industria siderúrgica de Daqiuzhuang: la concentración local de proveedores de procesamiento y galvanizado de acero facilita la coordinación del abastecimiento, la producción y la entrega de materiales.
Documentación del proyecto: se puede proporcionar información de materiales y registros de inspección de galvanización para adquisiciones de ingeniería, con soporte de inspección de terceros cuando se especifique.
Pedidos nacionales y de exportación: se puede organizar el suministro para cantidades del proyecto, así como pedidos de prueba o personalizados más pequeños, con embalaje ajustado para transporte nacional o envío marítimo.
El punto práctico es simple: los compradores no tienen que coordinar un proveedor de tubos de precisión, un taller de galvanizado separado y otro taller de fabricación para cada pedido.
Para cotización, una solicitud completa podría escribirse como:
Q235B / Tubo de precisión en ángulo recto / 50×50 mm / espesor de pared especificado / longitud fija / galvanizado en caliente / recubrimiento de zinc de 60–90 μm / cortado según el dibujo.
Para un proyecto costero:
Q355B / Tubo de precisión en ángulo recto / sección y pared especificadas / longitud fija / galvanizado en caliente / recubrimiento de zinc de aproximadamente 120 μm / perforación según plano.
Este formato proporciona al proveedor un objetivo de producción claro y reduce los malentendidos sobre el material, el perfil y el revestimiento.
El tubo en ángulo recto terminado se procesa mediante la operación de galvanizado como un perfil terminado. Se debe comprobar la cobertura del revestimiento en las esquinas como parte del control de calidad. El control adecuado del proceso es importante porque la geometría de las esquinas es una de las características definitorias de este producto.
Para aplicaciones normales en exteriores, la superficie galvanizada se puede utilizar sin un proceso de pintura anticorrosión primaria independiente. Aún se puede especificar un recubrimiento adicional para requisitos decorativos o ambientes particularmente agresivos.
La especificación suministrada utiliza entre 60 y 90 μm como rango convencional y aproximadamente 120 μm para una exposición costera más fuerte y de alta corrosión.
Sí. La exposición costera debe tratarse como una aplicación de mayor corrosión y se puede seleccionar un mayor recubrimiento de zinc. La inmersión continua en agua de mar debe evaluarse por separado en lugar de tratarse como una exposición ordinaria al aire libre.
Sí. Estos procesos se pueden llevar a cabo, pero siempre que sea posible se prefiere el procesamiento en fábrica antes de la galvanización. Las áreas cortadas o soldadas después de la galvanización deben recibir un tratamiento de reparación adecuado rico en zinc.
La principal diferencia es el perfil de precisión en ángulo recto de 90°. La geometría más nítida está destinada a proyectos donde la apariencia, la alineación y la definición de las esquinas importan más que en el tubo cuadrado convencional de esquinas redondeadas.
Sí. Se pueden organizar longitudes fijas, especificaciones de sección y corte, perforación y biselado basados en dibujos de acuerdo con los requisitos del proyecto.
La galvanización mejora enormemente la resistencia a la corrosión atmosférica, pero ningún recubrimiento de acero elimina la corrosión en todas las condiciones. La vida útil depende del recubrimiento de zinc, la humedad, la exposición a la sal, los productos químicos, la retención de agua y el manejo en el sitio.
Sí. Q235B es adecuado para muchas aplicaciones convencionales, mientras que Q355B se puede especificar cuando el diseño estructural requiere una mayor resistencia del material.
Sí. Se pueden suministrar certificados de materiales, registros de inspección de galvanización y otros documentos de calidad acordados. También se puede organizar una inspección de terceros para pedidos de proyectos.
