RonghengproporcionaCorrea Z galvanizadasoluciones para edificios industriales, techos de fábricas, sistemas fotovoltaicos en tejados, estructuras agrícolas y otras aplicaciones de acero ligero. Fabricados con acero Q235B o Q355B mediante conformado en frío y galvanizado en caliente después de la fabricación, estos miembros estructurales en forma de Z combinan un diseño eficiente del tramo del techo con protección contra la corrosión para ambientes exteriores exigentes.
Las correas Z galvanizadas son miembros estructurales de acero conformados en frío diseñados principalmente para techos inclinados y estructuras de acero livianas. Su geometría en forma de Z permite que las correas adyacentes se superpongan, lo que ayuda a crear líneas continuas de correas a lo largo de los tramos del techo. Cuando la sección Z terminada se galvaniza en caliente después de moldear, cortar y perforar, el perfil completo recibe una capa protectora de zinc en sus superficies expuestas. Esto hace que las correas Z galvanizadas sean adecuadas para techos de fábricas, proyectos solares en tejados, edificios agrícolas, instalaciones industriales húmedas y estructuras costeras. La selección debe considerar la calidad del acero, la altura de la sección, el espesor de la pared, la luz, las cargas del techo, el espaciamiento de las correas y el entorno de corrosión en lugar de depender únicamente del espesor.
Tabla de contenido
- ¿Qué es la correa Z galvanizada?
- ¿Por qué es importante la sección Z en la construcción de tejados?
- ¿Cómo se fabrica la correa Z galvanizada?
- ¿Cuáles son las principales especificaciones de la correa Z galvanizada?
- ¿Cómo se debe seleccionar el recubrimiento de zinc?
- ¿Debería elegir Q235B o Q355B?
- ¿Dónde se utiliza comúnmente la correa Z galvanizada?
- ¿Cómo deben los compradores seleccionar la correa Z adecuada?
- ¿Qué factores de calidad deberían comprobar los compradores?
- Preguntas frecuentes sobre la correa Z galvanizada
- Conclusión

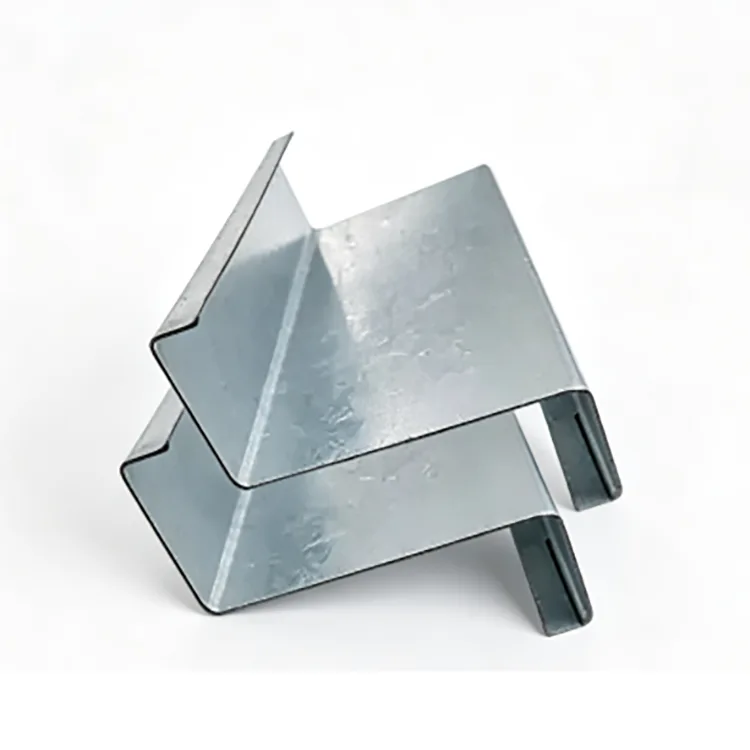

¿Qué es la correa Z galvanizada?
Una correa Z galvanizada es una sección de acero estructural conformada en frío con una sección transversal en forma de Z. Por lo general, se fabrica a partir de tiras de acero estructural, se forma mediante una serie de operaciones de perfilado, se procesa hasta la longitud y configuración de orificios requeridas y luego se galvaniza en caliente como un perfil completo.
La geometría Z es especialmente útil para estructuras de techo inclinadas porque los miembros adyacentes pueden superponerse en sus extremos. Esta característica puede soportar disposiciones de correas continuas y al mismo tiempo reducir la necesidad de conexiones separadas en cada tramo estructural.
La información del producto de Rongheng especifica grados de acero Q235B y Q355B, tamaños de sección Z100-Z300 y espesores de pared de 1,2 mm a 3,0 mm. Los perfiles terminados también se pueden suministrar con corte, punzonado y procesamiento de esquinas de longitud fija según los requisitos del proyecto.
A diferencia de una sección Z conformada en frío sin recubrimiento, un perfil galvanizado en caliente tiene un recubrimiento de zinc diseñado para proteger el acero subyacente contra la corrosión atmosférica. El recubrimiento puede proporcionar tanto protección de barrera como protección de sacrificio, lo que hace que el material sea particularmente útil para estructuras expuestas.
¿Por qué es importante la sección Z en la construcción de tejados?
La principal ventaja estructural de una correa Z es su capacidad de superponerse con otra sección Z. En un techo inclinado, las alas de los miembros adyacentes se pueden disponer para crear una conexión superpuesta, lo que ayuda a extender la línea de correa a través de tramos sucesivos.
Esta configuración puede proporcionar varios beneficios prácticos:
- Uso eficiente del perfil estructural en forma de Z.
- Potencialmente menos juntas separadas a lo largo de líneas continuas del techo.
- Cómoda aplicación en cubiertas industriales inclinadas.
- Compatibilidad con orificios de conexión preperforados.
- Dimensionamiento flexible para diferentes requisitos de luz y carga.
Para tejados con una pendiente superior a aproximadamente 10°, la función de superposición puede resultar especialmente útil. Para sistemas de techo más planos, una correa C a veces puede proporcionar una disposición estructural más simple. La selección final siempre debe seguir dibujos estructurales y cálculos de ingeniería.
¿Cómo se fabrica la correa Z galvanizada?
La secuencia de fabricación tiene una influencia directa en la cobertura del recubrimiento y la consistencia dimensional. Una correa Z galvanizada producida adecuadamente se forma y fabrica antes de la etapa de galvanizado en caliente.
Un proceso de fabricación típico incluye:
- Inspección y preparación de bobinas de acero.
- Nivelación de la banda de acero.
- Laminación en frío formando el perfil Z.
- Corte de longitud fija.
- Punzonado y corte de esquinas.
- Alisado y alivio del estrés.
- Desengrasado y decapado.
- Fundido y secado.
- Galvanizado en caliente en zinc fundido.
- Enfriamiento y pasivación.
- Inspección de recubrimiento de zinc.
- Inspección de apariencia final, dimensiones y embalaje.
La galvanización en caliente se realiza a aproximadamente 450°C. Completar las principales operaciones de corte y punzonado antes de la galvanización permite que las áreas procesadas, las esquinas formadas y las zonas de conexión reciban protección de zinc durante la etapa de galvanización.
¿Cuáles son las principales especificaciones de la correa Z galvanizada?
Diferentes proyectos de construcción requieren diferentes combinaciones de altura de sección, calidad de acero, espesor, longitud y recubrimiento de zinc. Las siguientes especificaciones proporcionan una referencia práctica para discusiones de compras e ingeniería.
| Artículo | Especificación típica | Consideración del proyecto |
|---|---|---|
| Grado de acero | Q235B / Q355B | Seleccionado según los requisitos de carga estructural. |
| Rango de sección | Z100–Z300 | Las secciones más altas pueden adaptarse a luces más grandes y cargas más pesadas. |
| Espesor de la pared | 1,2–3,0 mm | Depende de la luz, el espaciamiento, el viento, la nieve y las cargas de diseño. |
| Método de formación | perfilado en frío | Crea una geometría consistente en forma de Z |
| Método de galvanización | Galvanizado en caliente después del conformado. | Protege el perfil fabricado completo |
| Recubrimiento de zinc estándar | ≥85 micras | Nivel inicial adecuado para una exposición normal al exterior en el interior del país |
| Recubrimiento de zinc superior | 120–180 µm | Adecuado para ambientes húmedos o de corrosión media. |
| Recubrimiento de alta corrosión | 200–275 µm | Considerado para una fuerte exposición costera o industrial. |
| Tratamiento | Corte, punzonado, corte de esquinas. | Se puede personalizar según dibujos estructurales. |
Estos parámetros no deben considerarse de forma independiente. La altura de la sección, el espesor de la pared, la calidad del acero, el espaciamiento de las correas y la carga estructural trabajan juntos para determinar el diseño apropiado.
¿Cómo se debe seleccionar el recubrimiento de zinc?
El recubrimiento de zinc requerido depende en gran medida del entorno en el que funcionará la correa. Un recubrimiento adecuado para una fábrica seca en el interior no debe usarse automáticamente para un edificio costero o una instalación químicamente agresiva.
| Ambiente de exposición | Recubrimiento de zinc sugerido | Aplicación típica |
|---|---|---|
| Seco interior | Sin recubrimiento puede ser suficiente | Estructuras interiores protegidas |
| Normal Interior Exterior | ≥85 micras | Techos de fábricas y paneles fotovoltaicos |
| Corrosión húmeda/media | 120–180 µm | Edificios ganaderos y talleres húmedos |
| Costera / Corrosión Fuerte | 200–275 µm | Puertos, edificaciones costeras y ambientes agresivos |
La especificación final del recubrimiento debe establecerse de acuerdo con la categoría de corrosión del proyecto, la exposición ambiental, las normas aplicables y las condiciones de servicio esperadas.
¿Debería elegir Q235B o Q355B?
Q235B y Q355B son opciones disponibles para correas Z galvanizadas, pero no son intercambiables en todas las aplicaciones estructurales.
Q235Bpuede ser apropiado para techos de fábricas comunes, edificios agrícolas y estructuras fotovoltaicas en tejados cuando la sección y el espesor seleccionados satisfacen los requisitos estructurales calculados.
Q355BA menudo se considera para luces más grandes, cargas de nieve más pesadas, condiciones de viento más fuertes y aplicaciones estructurales más exigentes. El material de mayor resistencia puede proporcionar una mayor capacidad de carga en condiciones de sección comparables, pero eso no significa automáticamente que se deba seleccionar una sección más pequeña.
Por lo tanto, a efectos de adquisiciones, la calidad del acero debe seleccionarse a partir del diseño de ingeniería y no únicamente de la preferencia del material.
¿Dónde se utiliza comúnmente la correa Z galvanizada?
La combinación de eficiencia estructural, geometría superpuesta y protección contra la corrosión hace que la correa Z galvanizada sea adecuada para una amplia gama de aplicaciones de construcción.
- Techos de fábrica:Se utiliza como correas para techos y paredes en edificios industriales de acero.
- Sistemas fotovoltaicos en tejados:Adecuado para techos inclinados donde la superposición de secciones en Z puede simplificar la disposición de las correas.
- Edificios costeros:Se utiliza cuando se requiere una mayor protección del recubrimiento de zinc para el acero expuesto.
- Estructuras agrícolas:Útil para naves ganaderas, cobertizos agrícolas y estructuras relacionadas con invernaderos.
- Instalaciones industriales húmedas:Proporciona protección adicional contra la corrosión en ambientes propensos a la humedad.
- Estructuras exteriores de acero ligero:Se puede incorporar en sistemas de cerramientos y techos expuestos.
Para cualquier proyecto, la sección seleccionada debe verificarse con dibujos estructurales, requisitos de luz, espaciamiento de correas, cargas de viento, cargas de nieve y deflexión permitida.
¿Cómo deben los compradores seleccionar la correa Z adecuada?
Comprar una correa Z basándose únicamente en el nombre del producto puede dar lugar a especificaciones incompletas. Una solicitud de compra profesional debe definir los parámetros críticos antes de la cotización y la producción.
- Confirme el tamaño de la sección.Especifique una altura Z requerida, como Z160, Z200 u otro perfil basado en dibujo.
- Definir espesor de pared.Las opciones típicas varían de 1,2 mm a 3,0 mm.
- Seleccione el grado de acero.Confirme si se requiere Q235B o Q355B.
- Identificar el ambiente de corrosión.Indique si el proyecto es tierra adentro, húmedo, costero o químicamente agresivo.
- Especificar recubrimiento de zinc.Por ejemplo, ≥85 μm, 120–180 μm o 200–275 μm según los requisitos del proyecto.
- Confirmar longitud.La producción de longitud fija puede simplificar la instalación y reducir el procesamiento en el sitio.
- Proporcionar dibujos de punzonado.Se deben especificar claramente el diámetro, el espaciado y la posición de los orificios.
- Confirmar los estándares aplicables.La página del producto hace referencia a GB/T 6728-2025 para secciones de acero estructural y a EN ISO 1461 para galvanizado.
Una especificación clara comoQ355B / Z200 / 2,0 mm / 200 μm zinc / longitud fija / preperforadoproporciona al fabricante información sustancialmente más útil que una solicitud general de acero galvanizado Z.
¿Qué factores de calidad deberían comprobar los compradores?
El control de calidad debe abarcar toda la cadena de producción en lugar de centrarse únicamente en el aspecto final. Se debe verificar el grado, el espesor y la condición de la superficie de las bobinas de acero entrantes antes del perfilado.
Durante el conformado y la fabricación, los puntos de inspección importantes incluyen:
- Altura de sección y precisión dimensional.
- Geometría de brida y consistencia del perfil.
- Espesor de la pared.
- Rectitud y torsión.
- Posición de punzonado y dimensiones del agujero.
- Precisión de longitud fija.
- Espesor y cobertura del recubrimiento de zinc.
- Estado de la superficie después de la galvanización.
- Ausencia de acero desnudo, pelado o acumulación excesiva de zinc.
Si es inevitable cortar o perforar después de la instalación, el acero expuesto debe limpiarse y repararse adecuadamente con un recubrimiento rico en zinc adecuado. De manera similar, la soldadura elimina el zinc alrededor del área calentada, por lo que las zonas soldadas requieren una reparación adecuada después de la soldadura.
Para componentes estructurales galvanizados, generalmente es preferible evitar el procesamiento innecesario en el sitio porque las secciones preperforadas y precortadas permiten que una mayor parte del perfil terminado reciba protección contra la corrosión antes de la instalación.
Preguntas frecuentes sobre la correa Z galvanizada
1. ¿Se pueden utilizar correas Z galvanizadas para sistemas solares en tejados?
Sí. Las correas Z galvanizadas se pueden utilizar para estructuras fotovoltaicas en tejados, particularmente en techos inclinados donde las secciones Z superpuestas pueden soportar una disposición eficiente de las correas. La sección y el revestimiento deben seleccionarse según las cargas estructurales y la exposición ambiental.
2. ¿Qué recubrimiento de zinc es adecuado para un proyecto costero?
Para una fuerte exposición costera, se puede considerar como especificación inicial un recubrimiento de zinc de 200 a 275 μm. El requisito final debe determinarse de acuerdo con el entorno de corrosión real y las especificaciones aplicables del proyecto.
3. ¿Se pueden soldar correas Z galvanizadas?
Sí, pero la soldadura daña la capa de zinc alrededor del área calentada. La zona afectada debe limpiarse y repararse con un revestimiento adecuado rico en zinc después de soldar. Cuando sea práctico, las conexiones atornilladas pueden simplificar la gestión de la protección contra la corrosión.
4. ¿Es siempre mejor una correa Z más gruesa?
No. El aumento del espesor de la pared aumenta el consumo de acero y puede aumentar el costo del proyecto. El espesor correcto depende de la luz, el espaciamiento de las correas, la carga de viento, la carga de nieve, la altura de la sección, la deflexión permitida y los cálculos estructurales.
5. ¿Se pueden utilizar correas Z para paredes?
Sí. Las correas Z se pueden utilizar como correas de pared y miembros estructurales de cerramientos. Sin embargo, la ventaja de superposición del perfil Z es generalmente más valiosa en sistemas de techo inclinados, por lo que una sección en C puede ser más conveniente para algunas aplicaciones de pared.
6. ¿Se pueden perforar previamente las correas Z galvanizadas?
Sí. El tamaño, la posición y el espaciado de los orificios se pueden producir de acuerdo con los planos estructurales aprobados. Realizar el punzonado antes del galvanizado en caliente también permite que las áreas procesadas reciban protección de zinc durante el galvanizado.
Conclusión
La correa Z galvanizada proporciona una combinación práctica de eficiencia estructural, fabricación flexible y protección contra la corrosión para la construcción de acero moderna. Su geometría en forma de Z es particularmente útil para miembros de techo superpuestos, mientras que la galvanización en caliente después del conformado y la fabricación ayuda a proteger el perfil terminado en ambientes exteriores y húmedos. Elegir el producto adecuado requiere más que especificar una sección Z: la calidad del acero, la altura de la sección, el espesor de la pared, el recubrimiento de zinc, la luz, el espaciamiento, la carga y la exposición ambiental deben considerarse en conjunto.
Para techos industriales, proyectos fotovoltaicos en tejados, edificios agrícolas, estructuras costeras u otras aplicaciones de acero ligero, Rongheng puede revisar los requisitos del proyecto y proporcionar soluciones de acero estructural galvanizado según las dimensiones, la calidad del material, los requisitos de recubrimiento y las especificaciones de procesamiento. Si está buscando secciones Z galvanizadas para un próximo proyecto,contáctanoscon el tamaño requerido, grado de acero, recubrimiento de zinc, cantidad y dibujos para discutir una solución adecuada.
