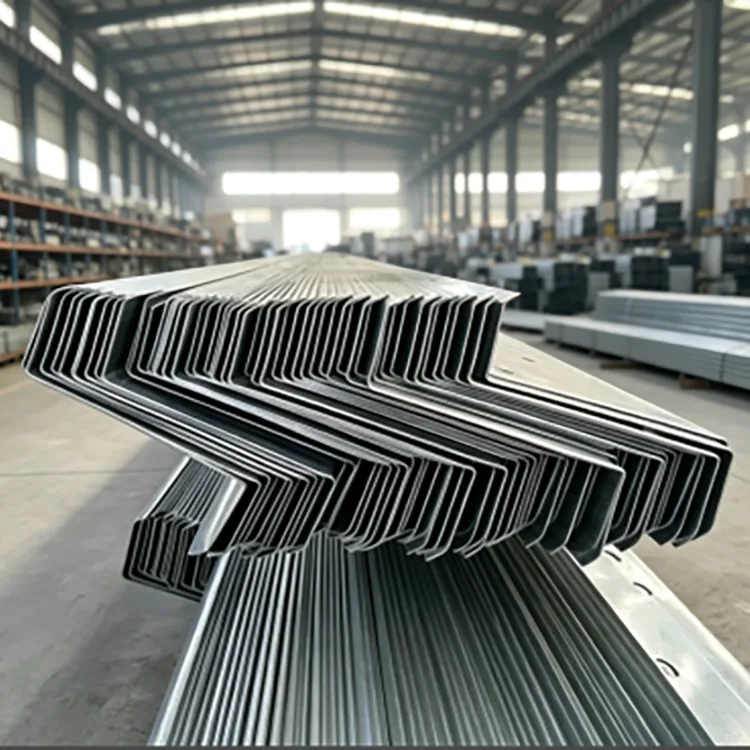

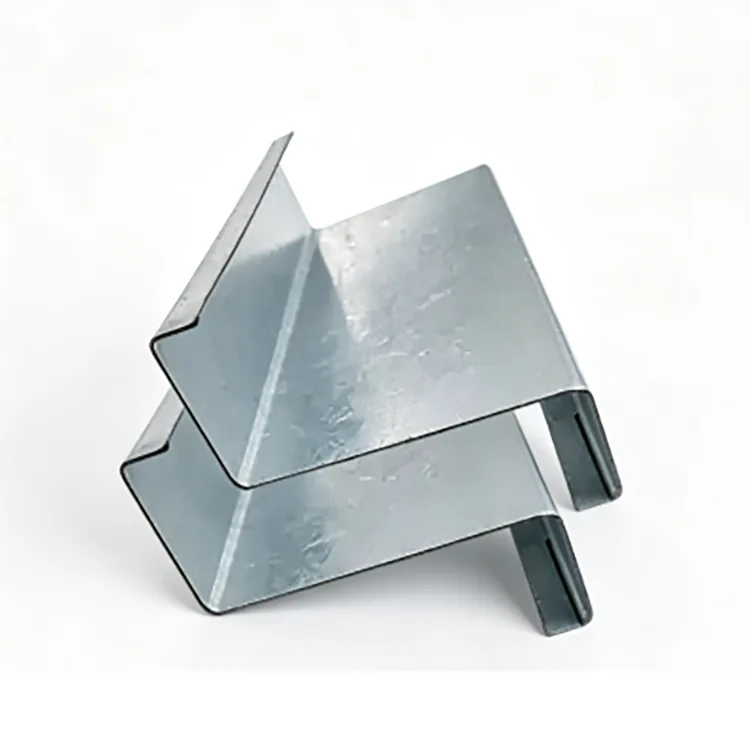

Correa Z galvanizada

La correa Z galvanizada es una sección estructural conformada en frío hecha de fleje de acero Q235B o Q355B. La tira pasa a través de múltiples rodillos formadores para crear el perfil Z, seguido del corte, punzonado y procesamiento de esquinas. Luego, el miembro terminado se decapa, se aplica fundente y se galvaniza en caliente como una sección completa.

El perfil Z se utiliza principalmente en tejados inclinados porque los miembros adyacentes pueden superponerse en sus extremos. Esto admite líneas de correas continuas y puede reducir las uniones separadas en comparación con las secciones en C convencionales. También se puede utilizar para marcos de paredes y otras estructuras de acero ligeras cuando su geometría y capacidad de carga se adaptan al diseño.

La secuencia de fabricación es importante: el conformado, el corte y el punzonado se completan antes de galvanizar, lo que permite que la sección Z completa y sus áreas procesadas reciban el recubrimiento de zinc durante la etapa de galvanización.

Donde la sección Z marca la diferencia

La característica definitoria de una correa Z es la superposición entre miembros adyacentes.

En un techo inclinado, las alas superior e inferior de las secciones Z adyacentes pueden superponerse, permitiendo que la línea de correa continúe a través de la estructura del techo. Esto puede reducir el trabajo de corte y conexión en comparación con miembros separados en cada tramo.

Los tejados con una pendiente superior a 10° suelen ser más adecuados para aprovechar el solapamiento de la sección en Z. Por debajo de aproximadamente 8°, una correa C puede ofrecer una disposición más sencilla.

Las correas Z también se pueden utilizar como correas de pared. La sección final debe seguir los planos estructurales y el cálculo de carga.

El galvanizado se realiza después de la fabricación.

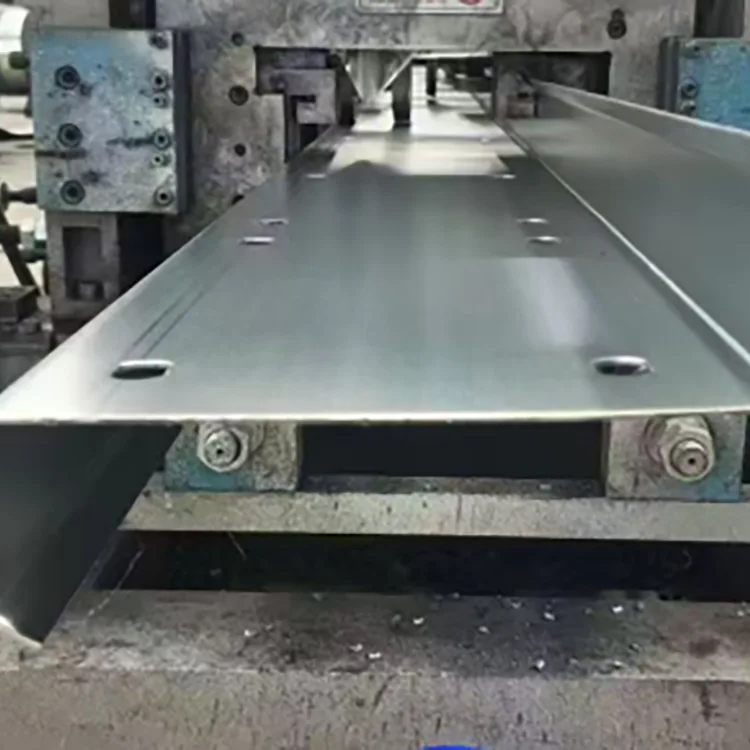

Primero se procesa la banda de acero para formar la sección Z terminada. Los trabajos de corte, punzonado y esquinas se completan antes de que el miembro entre al baño de galvanización. Luego se limpia el perfil completo, se le aplica fundente y se sumerge en zinc fundido a aproximadamente 450°C.

Bobina de acero → nivelación → perfilado en frío → corte de longitud fija → punzonado y corte de esquinas → enderezamiento y alivio de tensión → desengrasado y decapado → fundente → secado → galvanizado en caliente → enfriamiento y pasivación → inspección de recubrimiento de zinc → inspección de apariencia → embalaje.

Esta secuencia permite galvanizar las esquinas formadas y los orificios de conexión junto con el perfil terminado.

Especificaciones principales

El recubrimiento de zinc debe adaptarse al entorno de corrosión

Para una exposición normal al aire libre en el interior, como techos de fábricas comunes y estructuras fotovoltaicas en tejados sin niebla salina ni gases químicos, ≥85 μm es una especificación inicial común.

Para naves ganaderas, talleres húmedos y estructuras ribereñas, 120–180 μm proporciona un nivel de recubrimiento más alto.

Para zonas costeras, puertos, plantas químicas y alrededores de aguas residuales, el rango recomendado se puede aumentar a 200-275 μm.

El recubrimiento final debe confirmarse de acuerdo con el entorno de corrosión y los requisitos de diseño del proyecto.

¿Q235B o Q355B?

Para techos de fábricas comunes, estructuras fotovoltaicas en tejados y edificios agrícolas, Q235B suele ser suficiente cuando la sección y el espesor requeridos cumplen con las cargas calculadas.

El Q355B es adecuado para correas de gran envergadura, áreas con mucha nieve, regiones con vientos fuertes y proyectos costeros exigentes. Según los datos del proyecto proporcionados, el Q355B puede proporcionar aproximadamente un 30 % más de capacidad de carga en la misma sección en condiciones comparables. Si esto permite una sección más pequeña o un menor consumo de acero debe determinarse mediante el cálculo estructural.

Por lo tanto, la calidad del material debe seleccionarse de acuerdo con los requisitos estructurales.

Selección de sección Z y espesor de pared

La altura de la sección determina la geometría general de la correa, mientras que el espesor de la pared afecta la resistencia a la carga y la deformación.

Para espesor de pared:

1,2–1,4 mm se utiliza generalmente para aplicaciones de gabinetes de espacios pequeños y cargas livianas.

1,5–2,0 mm es el rango común para correas de techo de fábricas y estructuras fotovoltaicas de tejados.

2,2–3,0 mm es más adecuado cuando el techo tiene luces más grandes o cargas estructurales, de nieve o de viento más elevadas.

La altura y el espesor de la sección deben seleccionarse junto con la luz, el espaciamiento de las correas, la carga del techo y la deflexión permitida.

Dónde se utiliza la correa Z galvanizada

Cubiertas de fábricas de acero: correas de cubierta y correas de pared para naves industriales vistas.

Sistemas fotovoltaicos en tejados: especialmente los tejados inclinados donde la superposición de secciones en Z puede simplificar la disposición de las correas.

Edificios costeros: sistemas de techos y cerramientos expuestos cerca de costas y puertos, utilizando un mayor recubrimiento de zinc cuando sea necesario.

Estructuras ganaderas y agrícolas: cobertizos con alta humedad, invernaderos y otros edificios donde la condensación puede acelerar la corrosión del acero.

Instalaciones industriales húmedas: estructuras de techos y paredes alrededor de talleres donde el acero negro común requeriría protección adicional contra la corrosión.

Estructuras exteriores de acero de calibre ligero: estructuras municipales y otras estructuras expuestas con techo inclinado.

Qué aporta la galvanización en caliente

El recubrimiento de zinc proporciona protección de barrera y protección de sacrificio. Separa el sustrato de acero de la humedad y el oxígeno, mientras que el zinc también puede proporcionar protección electroquímica alrededor de pequeñas áreas con daños locales en el revestimiento.

Esto es útil para las correas del techo porque repintar una estructura de techo instalada es más difícil que tratar el acero a nivel del suelo.

La galvanización en caliente proporciona protección contra la corrosión en las superficies formadas. No sustituye el drenaje adecuado, el diseño de conexiones o la reparación del sitio después de cortar y soldar.

Tres comparaciones de adquisiciones comunes

Correa Z galvanizada versus correa C galvanizada

La correa Z es particularmente útil cuando los miembros adyacentes pueden superponerse a lo largo de un techo inclinado. La correa C suele ser más conveniente para techos más planos o diseños donde la superposición ofrece pocos beneficios prácticos.

Correa Z galvanizada versus correa Z pintada

La pintura brinda protección a la superficie, pero se deben considerar los daños alrededor de las esquinas, agujeros, cortes y puntos de conexión. Se aplica galvanización en caliente al perfil terminado y proporciona protección contra la corrosión al acero expuesto. La vida útil "5 a 10 veces más larga" que se cita con frecuencia no debe considerarse una regla universal porque el rendimiento de la pintura depende en gran medida del sistema de recubrimiento, la preparación y la exposición.

Correa Z galvanizada en caliente vs correa Z electrogalvanizada

Los recubrimientos electrogalvanizados suelen ser mucho más delgados que los recubrimientos galvanizados en caliente. Para una exposición prolongada al exterior, generalmente se especifica la galvanización en caliente cuando se requiere una protección sustancial del zinc.

Qué deben comprobar los compradores antes de realizar el pedido

Para un proyecto de techo de ingeniería, el pedido debe identificar algo más que solo la "correa Z".

Sección: Z100–Z300 o un perfil específico del dibujo.

Espesor de pared: 1,2–3,0 mm.

Grado de acero: Q235B o Q355B.

Recubrimiento de zinc: ≥85 μm, 120-180 μm o 200-275 μm según exposición.

Longitud: longitud estándar o fija no estándar.

Punzonado: diámetro de agujeros, distancia y ubicación según planos.

Superficie: galvanizada en caliente después del conformado y fabricación.

Una especificación clara como Q355B / Z200 / 2,0 mm / 200 μm de zinc / longitud fija / preperforada es más fácil para el fabricante cotizar y producir de manera consistente que una solicitud general de "acero Z galvanizado".

Conexión y procesamiento del sitio

Es preferible realizar el corte y punzonado principal antes de galvanizar. Si es inevitable realizar perforaciones o cortes adicionales en el sitio, el acero expuesto debe limpiarse y tratarse con una capa de reparación adecuada rica en zinc.

La soldadura elimina el zinc alrededor de la soldadura. Después de soldar, el área debe limpiarse y repararse. Cuando el diseño estructural lo permite, las conexiones atornilladas son más fáciles de gestionar en correas galvanizadas.

Manufactura y Control de Calidad

El control de la producción comienza con la banda de acero. Se verifica el grado, el espesor y la condición de la superficie de la bobina entrante antes de la laminación.

Durante el conformado, las comprobaciones dimensionales se centran en la altura de la sección, la geometría del ala, el espesor de la pared, la rectitud y la torsión. El punzonado se compara con el dibujo aprobado.

Después de galvanizar, se verifica la cobertura, el espesor, la apariencia y los defectos del recubrimiento, como áreas desnudas, descamación o acumulación excesiva de zinc. La precisión de la longitud fija y la rectitud general también se verifican antes del embalaje.

Referencia de selección de proyectos

Techo de fábrica empinado hacia el interior o fotovoltaico sobre tejado: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Ganadería, taller húmedo o proyecto ribereño: Q235B o Q355B, 120–180 μm.

Proyecto costero o portuario: Q355B, 200–275 μm, con espesor de pared seleccionado para la carga estructural.

Techo de gran luz con fuertes vientos o nieve: Q355B, sección Z más grande y espesor de pared de 2,2 a 3,0 mm cuando sea necesario.

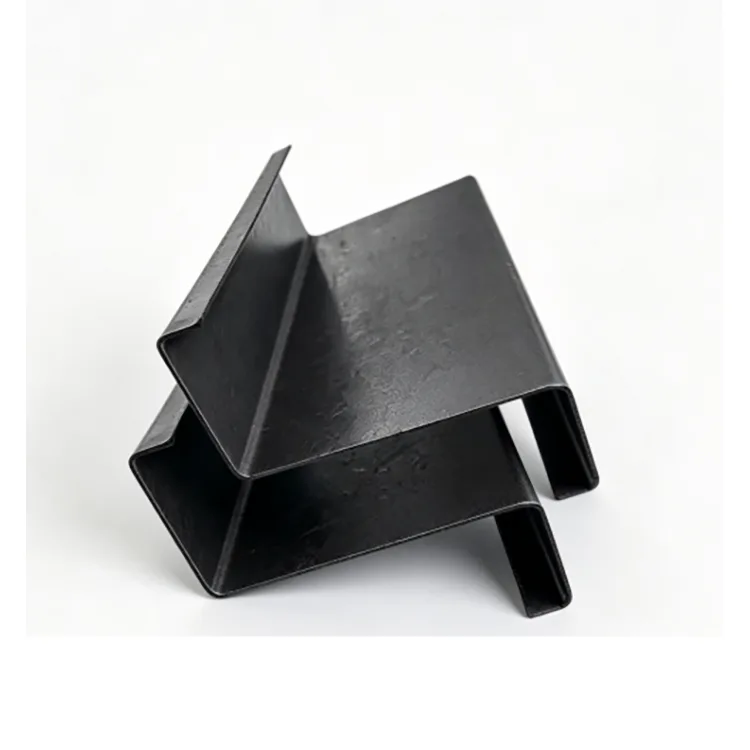

Techo interior seco: la correa Z sin recubrimiento conformada en frío puede ser una opción más económica.

Preguntas frecuentes

P1. ¿Se dañará el revestimiento de zinc cuando se superpongan las correas Z?

La superposición atornillada normal no debería causar desprendimiento de una gran superficie cuando el revestimiento galvanizado tiene buena adherencia. Los pequeños daños mecánicos se pueden reparar con pintura reparadora rica en zinc.

P2. ¿Se pueden soldar correas Z galvanizadas?

Sí, pero el revestimiento de zinc alrededor de la soldadura se dañará con el calor. El área soldada debe limpiarse y repararse después de soldar. Generalmente se prefieren las conexiones atornilladas cuando sea práctico.

P3. ¿La correa Z solo es adecuada para tejados?

No. También se puede utilizar como correa de pared. Sin embargo, las correas C suelen ser más convenientes para los sistemas de muros porque la superposición de la sección Z es menos útil en el marco de muros verticales.

P4. ¿Se puede utilizar una correa Z galvanizada para un proyecto fotovoltaico en tejado de 25 años?

Puede especificarse para estructuras fotovoltaicas de larga duración, pero el revestimiento de zinc debe adaptarse al entorno real. Los proyectos costeros y del interior no deberían utilizar automáticamente el mismo espesor de revestimiento.

P5. ¿Cómo identifico una correa Z que fue galvanizada antes de formarse?

Revise las esquinas formadas para detectar grietas o desprendimientos continuos del recubrimiento de zinc. Para la adquisición, confirme el proceso del fabricante y exija que se forme y perfore la sección Z antes de galvanizar en caliente.

P6. ¿Puede el fabricante suministrar correas Z preperforadas?

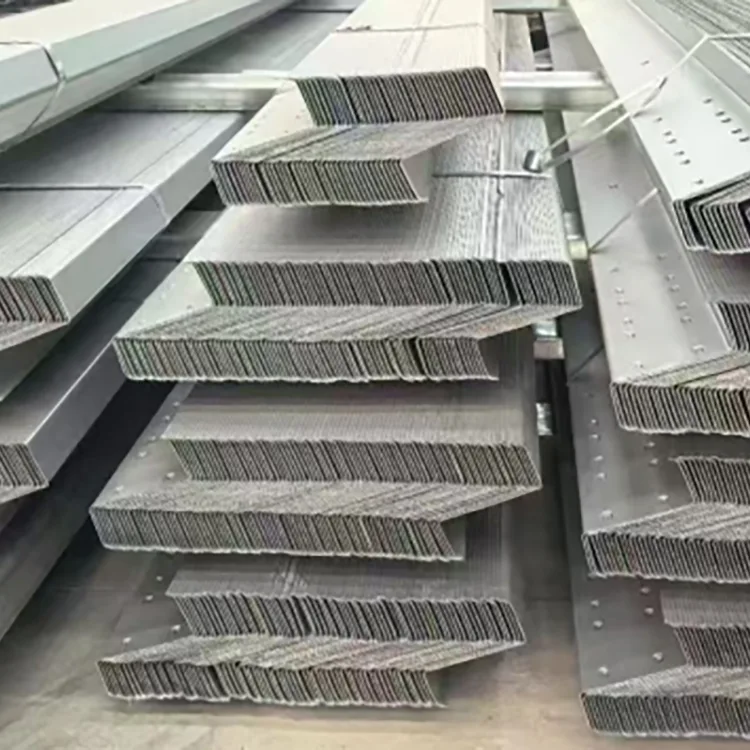

Sí. El tamaño, el espaciado y la posición de los orificios se pueden producir de acuerdo con los dibujos estructurales. Completar el punzonado antes del galvanizado también permite que las áreas procesadas reciban zinc durante la etapa de galvanizado.

P7. ¿Qué recubrimiento de zinc se debe utilizar cerca de la costa?

Para una fuerte exposición costera, se puede especificar un recubrimiento de 200 a 275 μm como requisito inicial. El recubrimiento final debe determinarse de acuerdo con las condiciones de corrosión del proyecto y las especificaciones aplicables.

P8. ¿Es siempre mejor una correa Z más gruesa?

No. Una pared más gruesa aumenta el consumo y el coste del acero. El espesor correcto depende de la luz, la separación, las cargas de viento y nieve, la altura de la sección y el cálculo estructural.
