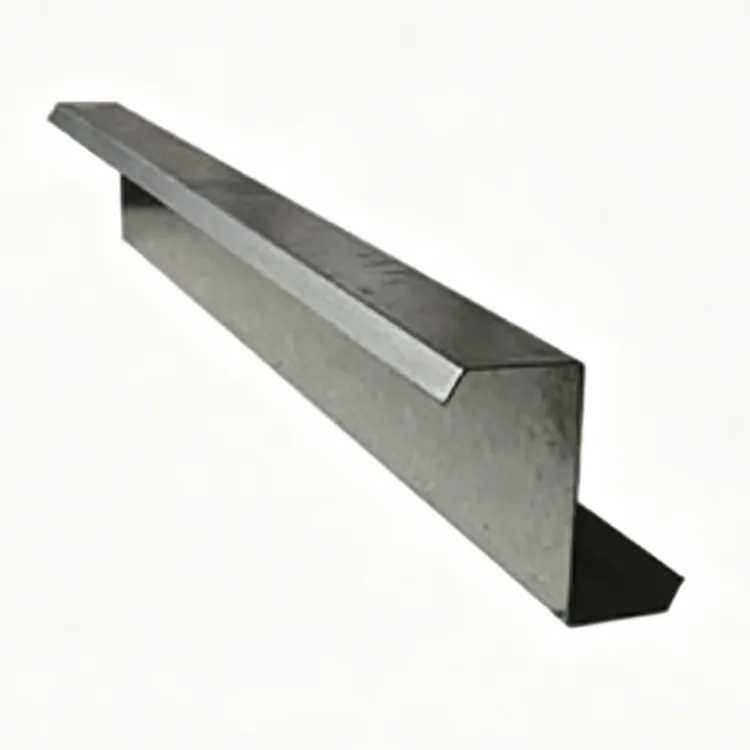

El acero de sección Z conformado en frío es una sección de acero de pared delgada conformada en frío producida a partir de tiras de acero laminadas en caliente mediante laminación continua a temperatura ambiente. La tira pasa a través de múltiples soportes de formación y gradualmente se le da forma en una sección Z sin una etapa de laminación en caliente a alta temperatura.
El proceso de conformado en frío mejora la consistencia dimensional y también introduce endurecimiento por trabajo en el acero. La sección resultante combina un peso relativamente bajo con un rendimiento útil a la flexión, lo que la hace ampliamente utilizada para correas de techos y paredes en estructuras de acero livianas.
El perfil en forma de Z tiene otra ventaja práctica: sus pestañas desplazadas permiten que las correas adyacentes se superpongan. Esto es particularmente útil en techos de gran pendiente donde se requieren disposiciones de correas continuas alrededor de la cumbrera.
Entorno recomendado: edificios interiores cerrados, talleres y almacenes secos sin lluvia directa, niebla salina, humedad corrosiva ácida o alcalina.
La línea de producción comienza con la inspección entrante de la bobina de acero. Después de nivelar y enderezar, la tira pasa a través de múltiples estaciones de perfilado, donde se dobla gradualmente hasta obtener la sección en forma de Z requerida.
El corte servo CNC proporciona la longitud del miembro especificada, mientras que se puede agregar punzonado automático de acuerdo con los planos estructurales. Luego, los perfiles terminados pasan por un enderezamiento y una inspección dimensional antes de clasificarlos, agruparlos y almacenarlos.
Inspección de bobinas de acero → nivelación y enderezamiento → conformado progresivo en frío → conformado de secciones en Z → corte servo CNC de longitud fija → punzonado automático → enderezamiento → inspección visual y dimensional → agrupamiento y almacenamiento
Debido a que el perfil se forma progresivamente en lugar de producirse mediante laminación en caliente convencional, las dimensiones de la sección, la rectitud y las posiciones de los orificios se pueden controlar continuamente durante la producción.
|
Artículo |
Especificación |
|
Material |
Acero conformado en frío de alta resistencia Q235B, Q355B |
|
Tamaños estándar |
Z100, Z120, Z140, Z160, Z180, Z200, Z220, Z250, Z300 |
|
Espesor de la pared |
1,2 a 3,0 mm; personalización de paredes delgadas y gruesas disponible |
|
Longitud estándar |
6 a 12 metros |
|
Longitud personalizada |
Longitudes fijas no estándar según planos. |
|
Superficie |
Acero negro natural, sin revestimiento anticorrosivo |
|
Estándar |
GB/T 6728-2017, Secciones de acero conformadas en frío |
|
Opciones de procesamiento |
Prepunzonado, corte de esquinas, corte de extremos en ángulo |

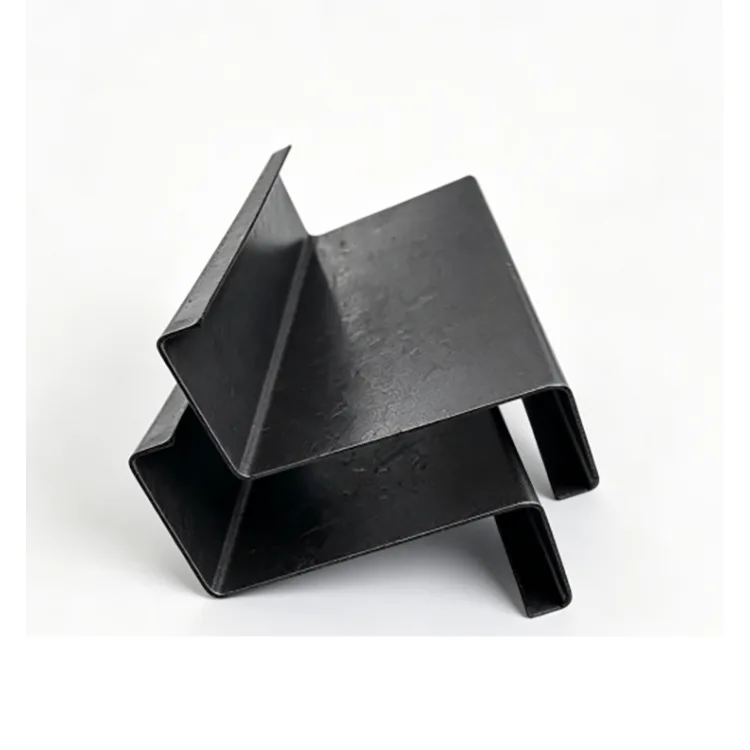

La diferencia más obvia entre una sección Z y una sección C es la forma de las alas. El perfil Z desplazado permite que los miembros adyacentes se superpongan, lo que puede ayudar a mantener la continuidad a través de la cumbrera del techo.
Para pendientes de techo superiores a 10°, las correas Z suelen ser una opción práctica cuando los miembros superpuestos son parte del diseño estructural. Esto reduce la necesidad de cortes adicionales y hace que la instalación sea más sencilla.
La sección transversal en forma de Z proporciona propiedades de sección útiles para doblar. Combinado con el endurecimiento por trabajo en frío, esto permite utilizar una sección relativamente delgada en aplicaciones adecuadas de correas para techos y paredes.
En comparación con las secciones laminadas en caliente tradicionales más pesadas, el menor peso puede reducir los requisitos de transporte, elevación e instalación.
La línea de producción utiliza perfilado progresivo, corte CNC y posterior enderezamiento. Esto ayuda a controlar la rectitud y la torsión del perfil.

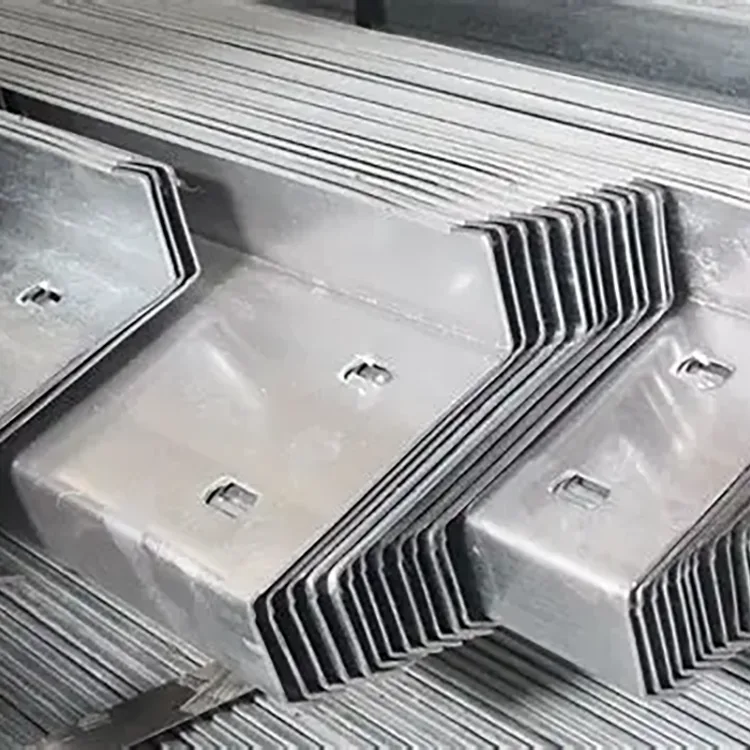

Para correas con orificios para pernos preperforados, la colocación precisa de los orificios es importante porque los errores pueden afectar la conexión entre la correa y el marco de acero principal. El punzonado previo antes de la entrega puede reducir el trabajo de corte y perforación en el sitio.
El producto estándar se suministra en acero negro natural sin revestimiento galvanizado. Para edificios interiores secos y cerrados donde no se requiere protección adicional contra la corrosión, esto evita el costo adicional asociado con las secciones Z galvanizadas.
Si el edificio está expuesto a la lluvia, condensación, niebla salina o medios corrosivos, se debe especificar una versión protegida contra la corrosión.
Debido a que el producto estándar no tiene recubrimiento galvanizado, las operaciones de corte y soldadura convencionales son sencillas. Esto es útil durante proyectos de renovación y fabricación de interiores donde los miembros pueden requerir ajustes locales o trabajos de conexión.
El producto se utiliza principalmente para:
Correas de tejado en edificios de acero ligero
Techos de almacén con gran pendiente
Sistemas de techos para talleres industriales
Edificios interiores de logística y almacenamiento.
Armazón secundario de paredes y techos
Sistemas de armarios de acero ligero
Proyectos de renovación de interiores de fábricas.
Es un miembro estructural secundario, como una correa, en lugar de un reemplazo de las columnas principales o vigas primarias de un edificio.
El proyecto abarcaba un almacén logístico cerrado de 50.000 m² con una inclinación del tejado de 12°. El edificio estaba completamente cerrado y se utilizó en un ambiente interior seco sin exposición directa a la lluvia.
Los requisitos principales eran el solapamiento directo de las correas en la cumbrera del techo, el costo controlado de la estructura de acero, un tiempo de instalación más corto y un riesgo reducido de problemas de alineación de los paneles del techo.
El material seleccionado fue acero de sección Z conformado en frío Q355B, Z160–Z200, con un espesor de pared de 1,8–2,0 mm y orificios para pernos preperforados.
Las secciones Z podrían superponerse directamente, permitiendo que los miembros de la cumbrera permanezcan continuos y reduciendo el trabajo de corte y modificación en el sitio. El tiempo de instalación se redujo en un 30%.
La baja torsión de los perfiles ayudó a que los paneles de acero recubiertos de color del techo se asentaran de manera más uniforme, reduciendo los espacios que podrían contribuir a las fugas de agua. Los miembros más livianos también redujeron los requisitos de transporte y elevación, y el costo general de la estructura de acero fue un 21 % menor que la solución de acero laminado en caliente.
El proyecto pasó la aceptación y ha permanecido en servicio interior sin problemas relacionados con la oxidación.
El segundo proyecto implicó la renovación de una fábrica más antigua. Se requerían nuevas estructuras de cerramiento de acero ligero dentro del taller, con una pendiente de techo relativamente grande y un ambiente interior seco y ventilado.
El producto seleccionado fue acero de sección Z conformado en frío Q235B, Z120–Z140.
Los miembros se entregaron listos para el montaje sin un procesamiento secundario extenso. La estructura superpuesta en forma de Z coincidía con la pendiente del techo y ayudó a mantener un sistema de cerramiento plano y estable.
Los miembros livianos también ayudaron a mantener bajo control el costo de renovación y acortaron el trabajo de instalación dentro de la fábrica existente.
Para pendientes de techo superiores a 10°, las secciones Z son una opción preferida cuando se requieren correas superpuestas. Para pendientes relativamente poco profundas, también se pueden considerar correas C dependiendo del diseño estructural.
Q235B es adecuado para aplicaciones generales de correas y gabinetes livianos. Para luces más grandes, mayores cargas de viento o nieve y requisitos estructurales más exigentes, se puede seleccionar Q355B junto con un tamaño de sección y espesor de pared apropiados.
Se puede considerar Z100–Z140 para estructuras secundarias de techos y paredes más livianas. Z160–Z200 es adecuado para muchas aplicaciones estándar de correas de almacén y taller. Z220–Z300 se puede utilizar cuando el diseño estructural requiere secciones más grandes.
El rango disponible es de 1,2 a 3,0 mm. El espesor final debe determinarse a partir de la luz, el espaciamiento de las correas, la carga de viento, la carga de nieve, las condiciones de conexión y los cálculos estructurales, en lugar del tamaño de la sección únicamente.
Para edificios interiores secos y cerrados, el acero Z negro natural puede proporcionar una opción rentable. En talleres con mucha humedad o condensación se debe considerar la posibilidad de aplicar un revestimiento antioxidante adecuado.
Para edificios al aire libre, áreas costeras, estructuras expuestas a la lluvia o cobertizos agrícolas, no se recomienda la versión de acero negro natural. Se debe seleccionar una sección Z galvanizada u otra solución protegida contra la corrosión.
|
Comparación |
Acero de sección Z |
Acero de sección C |
|
Uso principal |
Correas para techos y paredes |
Correas para techos y paredes |
|
superpuestas |
Las bridas permiten la superposición directa |
Menos adecuado para disposiciones superpuestas continuas |
|
Cumbrera del techo |
Conveniente para la disposición continua de correas |
Depende más del diseño de la conexión. |
|
Techos de gran pendiente |
Especialmente adecuado |
Se puede utilizar según el diseño. |
|
Techos con pendiente poco profunda |
se puede utilizar |
Opción común |
|
Papel estructural principal |
Miembro secundario / correa |
Miembro secundario / correa |
En última instancia, la elección debe basarse en el diseño estructural y no únicamente en la pendiente del techo. La geometría superpuesta de la sección Z es su principal ventaja práctica cuando se requieren conexiones continuas de correas.
Para las correas Z, la consistencia dimensional es particularmente importante porque las secciones deben conectarse con precisión con el marco de acero principal y los paneles del techo.
Por lo tanto, el control de calidad cubre la bobina de acero antes del conformado, seguido de controles durante el conformado y después del corte. Los puntos clave de inspección incluyen la calidad del material, las dimensiones de la sección, el espesor de la pared, la rectitud, la torsión, la longitud de corte, la condición del borde y la posición del orificio preperforado.

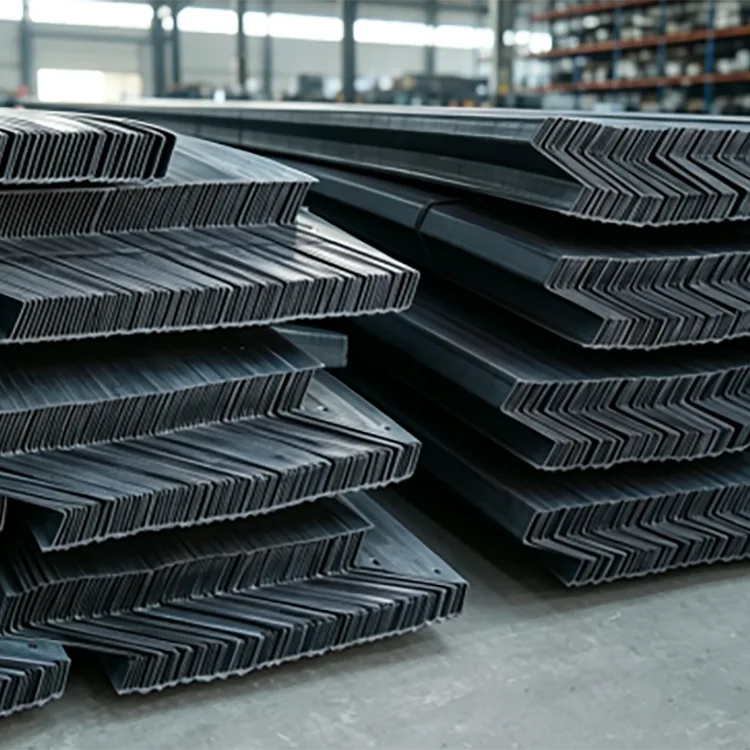

Los perfiles se enderezan después del conformado para reducir la distorsión residual. Antes del envío, los miembros terminados se inspeccionan visual y dimensionalmente y luego se agrupan según el tamaño y los requisitos del pedido.
Para pedidos por lotes, mantener la misma calidad de material, especificación de sección y parámetros de procesamiento ayuda a mantener la coherencia entre diferentes lotes de producción.
La consideración principal es el techo y la disposición de las conexiones. Las secciones en Z son particularmente útiles para techos donde las correas adyacentes deben superponerse y continuar a través de la cumbrera, especialmente en pendientes de techo más grandes. Las secciones C tienen una aplicabilidad general más amplia y se pueden utilizar para pendientes de techo menos profundas según el diseño estructural.
Una sección Z fabricada correctamente pasa por un conformado, dimensionamiento y enderezamiento progresivos para controlar la torsión y la deformación dentro de los requisitos estándar aplicables. El tamaño de la sección seleccionada, el espesor de la pared, la luz y el método de instalación también afectan su rendimiento.
Para un ambiente interior seco y ventilado sin condensación significativa, la superficie natural de acero negro se puede utilizar sin recubrimiento adicional si los requisitos del proyecto lo permiten. Para talleres húmedos o zonas con condensación frecuente, se recomienda un revestimiento antioxidante.
Sí. Los orificios para los pernos se pueden perforar de acuerdo con los planos estructurales antes de enviar los perfiles. Según los detalles de conexión necesarios, también se pueden realizar cortes en las esquinas y cortes en los extremos en ángulo.
Sí. El suministro estándar suele ser de 6 a 12 m, mientras que se pueden producir longitudes fijas no estándar de acuerdo con los planos del proyecto y los requisitos de corte.
No se recomienda para exposición directa al aire libre, lluvia, niebla salina costera o ambientes corrosivos. En estas condiciones, se deben considerar secciones Z galvanizadas o protegidas contra la corrosión.
