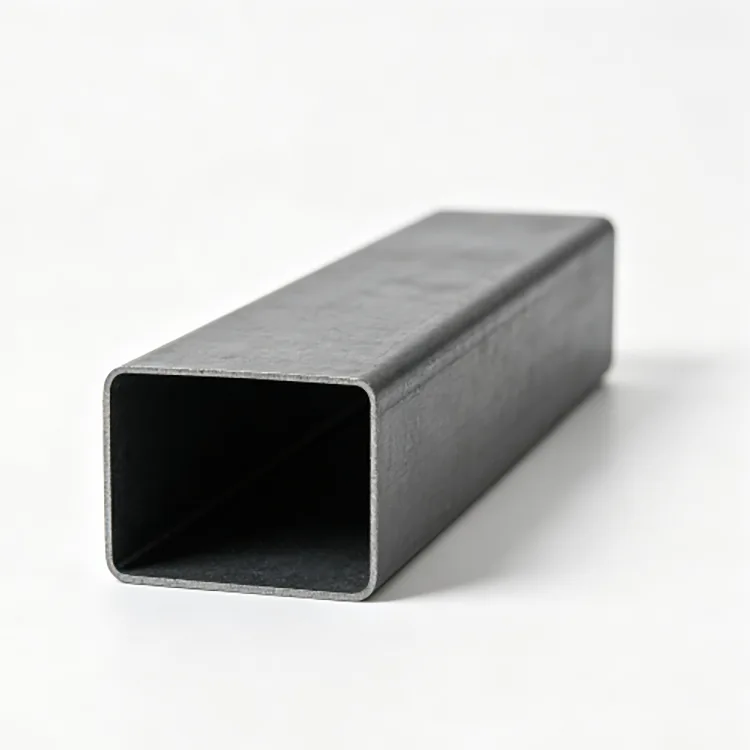

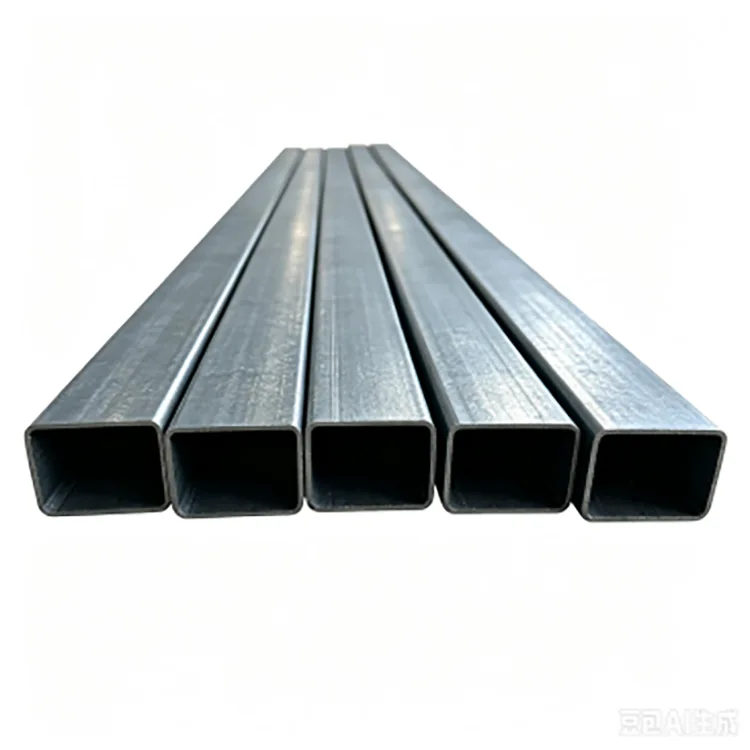

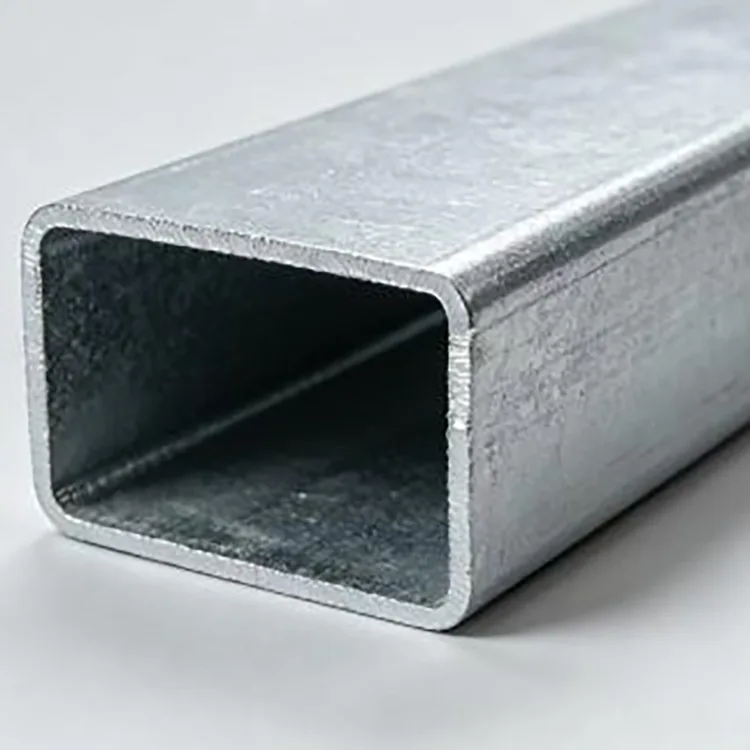

El tubo de acero rectangular galvanizado en caliente es una sección hueca rectangular soldada fabricada con Q235B, Q355B u otros grados de acero al carbono especificados. La tira de acero se conforma en frío en un perfil rectangular, se suelda con alta frecuencia, se dimensiona y se corta antes de que el tubo terminado se someta a la preparación de la superficie y al galvanizado en caliente.
La sección rectangular es útil cuando el espacio de carga o instalación es más direccional de lo que permite un tubo cuadrado. Proporciona una cara más ancha para soportes, paneles y conexiones manteniendo al mismo tiempo la sección relativamente eficiente en peso. Para estructuras exteriores, el recubrimiento de zinc proporciona protección adicional contra la humedad y la corrosión atmosférica, lo que hace que el tubo sea adecuado para aplicaciones donde el acero negro sin recubrimiento requeriría un tratamiento superficial regular.
El tubo puede suministrarse con una longitud estándar o procesarse según los planos del proyecto, incluidos corte, punzonado, doblado, ranurado, taladrado, cierre de extremos y biselado.
|
Artículo |
Especificación |
|
Producto |
Tubo de acero rectangular galvanizado en caliente |
|
Grado de acero |
Q235B, Q355B y otros grados bajo pedido |
|
Tamaño rectangular |
20×40–200×400 mm |
|
Espesor de la pared |
1,0–6,0 mm |
|
Longitud estándar |
6 metros |
|
Longitud fija |
3 a 12 metros |
|
Revestimiento de zinc |
estándar de 40 a 120 g/m²; Opciones reforzadas de 200–275 g/m² |
|
Superficie |
Galvanizado en caliente, acabado metálico gris plateado. |
|
Tratamiento |
Corte, plegado, punzonado, ranurado, taladrado, cierre final, biselado |
|
Suministrar |
Stock estándar, pedidos de proyecto y producción personalizada. |
La principal diferencia entre las secciones huecas rectangulares y cuadradas no es simplemente la apariencia. La relación ancho-alto cambia la forma en que la sección encaja en una estructura y la eficiencia con la que utiliza el espacio disponible.
A menudo se selecciona un tubo rectangular para miembros horizontales, marcos y soportes donde una dirección necesita más profundidad de sección que la otra. También proporciona una cara de montaje más amplia para componentes de muro cortina, paneles, soportes y piezas mecánicas.
Por ejemplo, una sección de 100×60 mm ofrece al fabricante una combinación diferente de rigidez, espacio de instalación y uso de material que un tubo cuadrado de 100×100 mm. Por lo tanto, la elección correcta debe basarse en la luz, la carga, el método de conexión y el espacio de instalación disponible y no solo en el nombre de la sección.
Primero se forma y suelda el tubo de acero, luego se prepara para galvanizar. Los contaminantes y óxidos de la superficie se eliminan mediante desengrasado, decapado y activación para que el zinc fundido pueda reaccionar adecuadamente con la superficie del acero.
El tubo preparado se sumerge en zinc fundido a aproximadamente 450°C. Después de la retirada, se lleva a cabo un enfriamiento y un acabado para obtener una capa protectora continua.
Esta secuencia es importante para los perfiles estructurales porque la sección rectangular terminada, incluidas las esquinas y las superficies expuestas, recibe el tratamiento de protección contra la corrosión después del conformado. Para la adquisición del proyecto, los compradores deben confirmar las especificaciones requeridas del recubrimiento de zinc en lugar de simplemente preguntar si un tubo está "galvanizado".
El recubrimiento de zinc adecuado depende de dónde se instalará el tubo rectangular.
|
Ambiente |
Nivel de zinc sugerido |
Aplicaciones típicas |
|
Interior / baja corrosión |
40–120 g/m² |
Bastidores de maquinaria, estructuras de almacén, soportes interiores. |
|
al aire libre normal |
85–120 g/m² |
Vallas, marquesinas, estructuras municipales, marcos exteriores. |
|
Húmedo / frecuentemente expuesto |
120–200 g/m² |
Soportes exteriores, zonas industriales húmedas, algunas estructuras fotovoltaicas. |
|
Costero / alta corrosión |
200-275 g/m² |
Estructuras costeras, zonas de niebla salina, proyectos fotovoltaicos y municipales seleccionados |
Estas cifras son opciones de recubrimiento más que una garantía universal de vida útil. Para ambientes costeros, químicos o continuamente húmedos, el proyecto también debe considerar sistemas de revestimiento adicionales, drenaje, protección de vanguardia y detalles de conexión.
Q235B es adecuado para muchos marcos, soportes, cercas, estructuras de maquinaria y estructuras de acero en general convencionales donde el cálculo estructural no requiere un grado de mayor resistencia.
Q355B es más apropiado cuando el diseño implica cargas más altas, luces más largas, requisitos de viento o nieve más fuertes, o cuando es importante reducir el peso de la sección. La calidad final debe seleccionarse a partir del cálculo de ingeniería en lugar de simplemente elegir el material más resistente para cada aplicación.
Para pedidos de exportación, el grado de acero requerido, la norma aplicable, las propiedades mecánicas y los documentos de inspección deben confirmarse antes de la producción.
El espesor de la pared tiene un efecto directo sobre el peso de la sección, la rigidez, la resistencia de la conexión y el rendimiento de la fabricación.
Los marcos ligeros y las estructuras de cerramiento pueden utilizar secciones de pared más delgadas, mientras que los marcos de carga, las bases de equipos y las estructuras exteriores más grandes normalmente requieren paredes más gruesas.
La gama de 20×40–200×400 mm cubre marcos relativamente compactos a través de miembros estructurales más grandes. Para obtener una cotización, los compradores deben proporcionar las dimensiones exteriores requeridas, el espesor de la pared, la longitud, el grado de acero, los requisitos de recubrimiento de zinc y la cantidad. Si el tubo se utilizará como miembro estructural, las condiciones de luz, carga y conexión también son útiles para la selección del material.
La producción comienza con bobinas de acero cuya calidad, espesor y condición de la superficie se verifican. A continuación, la tira se nivela y se conforma progresivamente en frío hasta obtener el perfil rectangular requerido.
La soldadura de alta frecuencia une la tira formada, seguida del dimensionamiento y enderezamiento para controlar la sección terminada. El corte, punzonado u otro preprocesamiento de longitud fija se puede completar según el pedido antes de galvanizar.
The prepared tubes then go through degreasing, pickling and flux treatment. La galvanización en caliente se lleva a cabo a aproximadamente 450 °C, seguida del enfriamiento, el acabado de la superficie de zinc y la inspección final de dimensiones y revestimiento.
Completar las operaciones principales de formado y punzonado antes de galvanizar también ayuda a evitar daños innecesarios al recubrimiento de zinc terminado durante la fabricación.

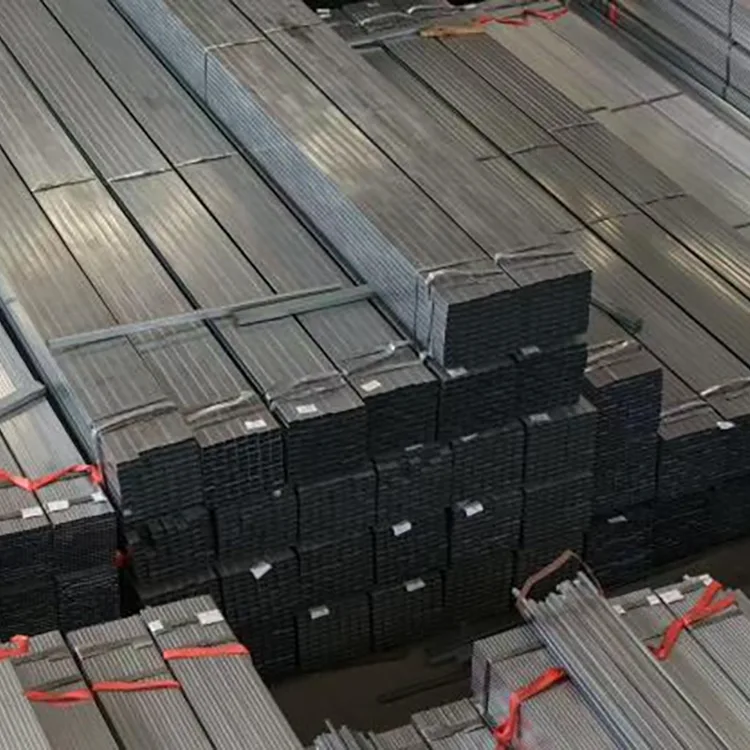

Para pedidos al por mayor, la calidad no está determinada únicamente por la apariencia. Primero se verifica el grado y el espesor del acero entrante, seguido de una inspección dimensional durante el conformado y una inspección del tubo terminado.
Los puntos de control clave incluyen dimensiones rectangulares, espesor de pared, rectitud, condición de la soldadura, longitud de corte, calidad de la superficie y recubrimiento de zinc. El peso o espesor del recubrimiento se puede comparar con las especificaciones acordadas del proyecto.
Para proyectos de exportación, se pueden preparar certificados de materiales, registros de inspección, listas de empaque y otros documentos requeridos de acuerdo con el pedido. También se puede organizar una inspección por parte de terceros cuando lo requiera el comprador o el proyecto.

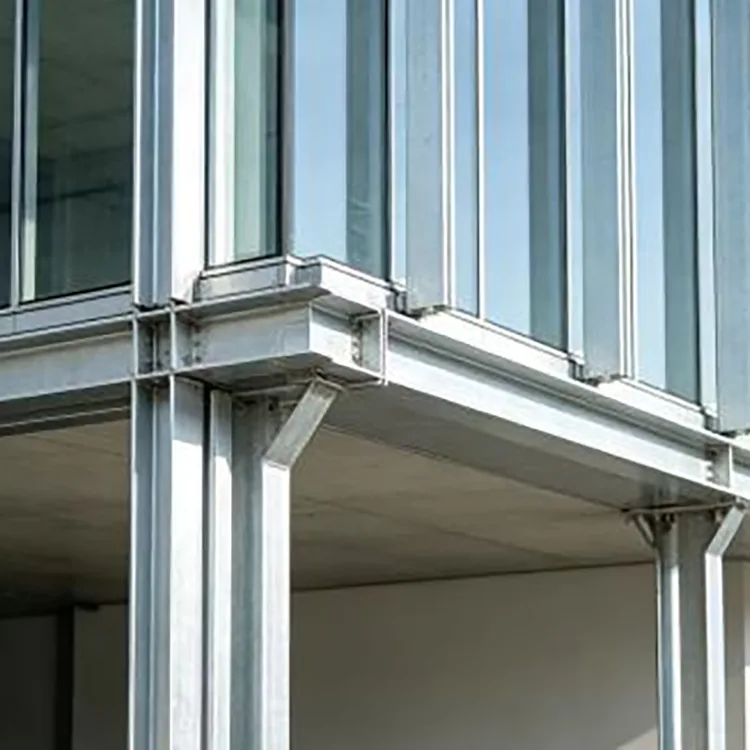

La cara rectangular es conveniente para marcos de muros cortina, soportes de fachadas, particiones y miembros estructurales secundarios donde el espacio de conexión y la rigidez direccional son importantes.
Barandillas, pasamanos, refugios, estructuras paisajísticas, marcos publicitarios y otras estructuras de acero expuestas se benefician de la protección adicional contra la corrosión del galvanizado en caliente.
Se pueden utilizar tubos rectangulares para miembros de soporte fotovoltaicos seleccionados, marcos de equipos y estructuras auxiliares. Para proyectos costeros o de alta humedad, se debe considerar una especificación de zinc más alta de acuerdo con el entorno de corrosión.

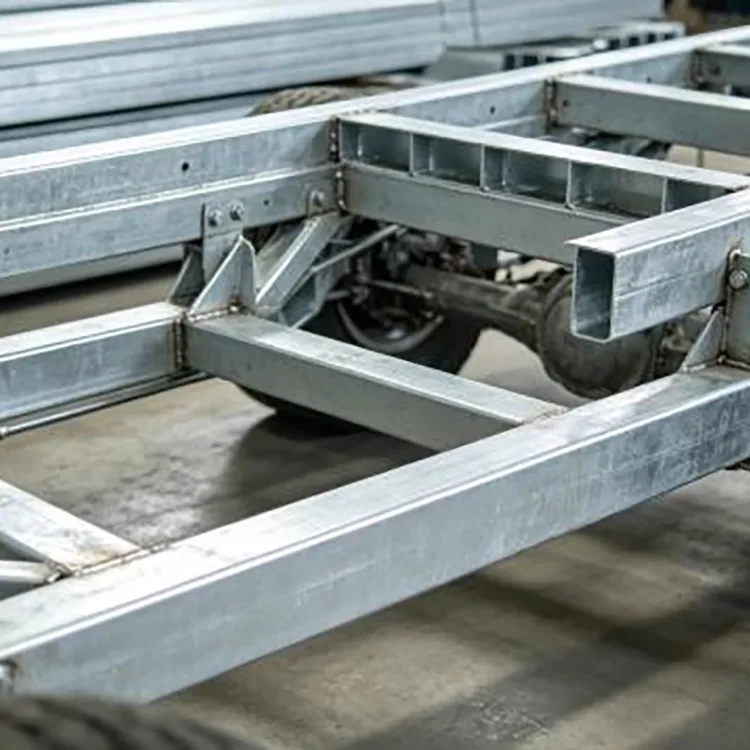

Las caras planas de la sección rectangular simplifican la instalación del soporte y el montaje del equipo. Los usos típicos incluyen bases de máquinas, marcos de transportadores, soportes de automatización y plataformas de equipos.
El tubo se puede utilizar para componentes de estanterías, marcos de soporte, estructuras de almacén y miembros auxiliares donde se requiere consistencia dimensional y resistencia a la corrosión.
Su combinación de geometría rectangular, peso moderado y procesamiento disponible lo hace adecuado para marcos de invernaderos, estructuras de escenarios, marcos temporales y otros ensamblajes fabricados.
Para proyectos con dimensiones de instalación repetidas, el preprocesamiento puede reducir el trabajo de corte y perforación en el lugar de trabajo.
Los servicios comunes incluyen corte de longitud fija, punzonado, ranurado, taladrado, doblado, biselado y cierre de extremos. El procesamiento puede basarse en un dibujo, un archivo DXF/CAD o una tabla de dimensiones.
Cuando se realizan agujeros o cortes después de la galvanización, el área de acero expuesta debe recibir una protección de reparación adecuada rica en zinc. Por esta razón, generalmente es preferible completar el punzonado y el corte planificados antes de la etapa de galvanizado en caliente siempre que el diseño de producción lo permita.
La elección depende principalmente del entorno de instalación y de los requisitos de mantenimiento.
El tubo rectangular negro tiene un costo de material inicial más bajo y puede funcionar bien para estructuras interiores secas donde la superficie recibirá un recubrimiento adecuado o la corrosión no es una preocupación importante.
El tubo rectangular galvanizado en caliente tiene un revestimiento de zinc que proporciona una barrera física y una protección sacrificable contra la corrosión. Por lo tanto, es más adecuado para aplicaciones en exteriores y húmedas donde la pintura repetida o el tratamiento contra el óxido aumentarían los trabajos de mantenimiento.
Para proyectos al aire libre a largo plazo, comparar sólo el precio de compra puede resultar engañoso. La especificación del recubrimiento, la exposición esperada, los requisitos de fabricación y el plan de mantenimiento deben incluirse en la comparación de costos.
Un proyecto de tráfico y carreteras municipales utilizó un tubo rectangular galvanizado en caliente Q235B de 100×60×4 mm para marcos de soporte, incluidos refugios viales y estructuras de barandillas. Se seleccionó la combinación de rigidez de sección rectangular y protección galvanizada para la exposición exterior a la lluvia, el viento y el polvo.
Un proyecto de almacén logístico utilizó tubos rectangulares galvanizados en caliente de 40×80×2,0 mm para aplicaciones de bastidores y estructuras de equipos. Las dimensiones constantes de la sección ayudaron con el montaje, mientras que la superficie galvanizada era adecuada para las condiciones de humedad asociadas con el uso industrial y de almacén.
Antes de realizar un pedido al por mayor, confirme estos puntos:
|
Requisito |
Información para confirmar |
|
Sección |
20×40–200×400 mm o personalizado |
|
Espesor de la pared |
1,0–6,0 mm |
|
Grado de acero |
Q235B, Q355B o grado especificado |
|
Longitud |
Longitud estándar de 6 m o fija de 3 a 12 m |
|
Revestimiento de zinc |
Peso/espesor del recubrimiento requerido |
|
Tratamiento |
Corte, punzonado, doblado, ranurado, taladrado, etc. |
|
Inspección |
Certificado de fábrica, inspección dimensional, inspección de recubrimiento, inspección de terceros si es necesario |
|
Embalaje |
Embalaje impermeable para exportación, flejes de acero y protección contra daños por manipulación |
El tubo cuadrado tiene dimensiones laterales iguales y se usa comúnmente para columnas, marcos y miembros que requieren una geometría más equilibrada. El tubo rectangular tiene diferentes longitudes laterales y suele ser más conveniente para miembros horizontales, marcos de muros cortina, estructuras de equipos y aplicaciones donde es útil la rigidez direccional o una superficie de montaje más amplia.
Sí. Los tamaños de sección no estándar, las longitudes fijas y los requisitos de procesamiento se pueden discutir de acuerdo con el plano del proyecto y la viabilidad de producción.
Sí. Se pueden realizar cortes, punzonados, ranurados, taladrados, doblados, cierres de extremos y biselados. Para productos galvanizados, el procesamiento planificado normalmente se completa antes de la galvanización en caliente, cuando sea práctico.
No. La exposición normal al exterior en el interior del país no requiere automáticamente el nivel más alto de zinc. El recubrimiento debe seleccionarse según la humedad, la niebla salina, la exposición a productos químicos, la frecuencia de mojado y el período de servicio previsto.
No automáticamente. Aunque Q355B tiene mayor resistencia, cambiar el grado del acero no significa que siempre se pueda usar la misma sección sin verificar el diseño estructural, las conexiones, los requisitos de soldadura y la norma aplicable.
Sí, pero la soldadura daña el revestimiento de zinc local y produce humos que contienen zinc. Se requiere ventilación adecuada, procedimientos de soldadura y reparación rica en zinc posterior a la soldadura.
Se pueden preparar certificados de materiales, registros de inspección de productos, listas de empaque, facturas comerciales y otros documentos de exportación o proyecto de acuerdo con los requisitos del pedido acordados.
Los pedidos de existencias comunes normalmente se pueden preparar para su envío en aproximadamente 3 a 7 días hábiles. Los pedidos de producción estándar suelen tardar entre 10 y 15 días laborables, mientras que los pedidos de gran volumen o personalizados deben confirmarse según el tamaño de la sección, el recubrimiento de zinc y los requisitos de procesamiento.
