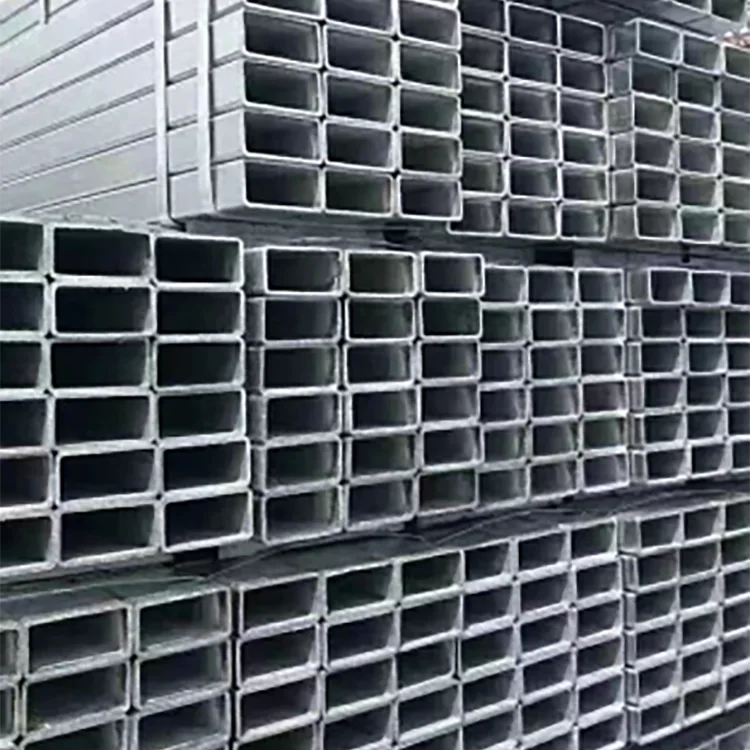

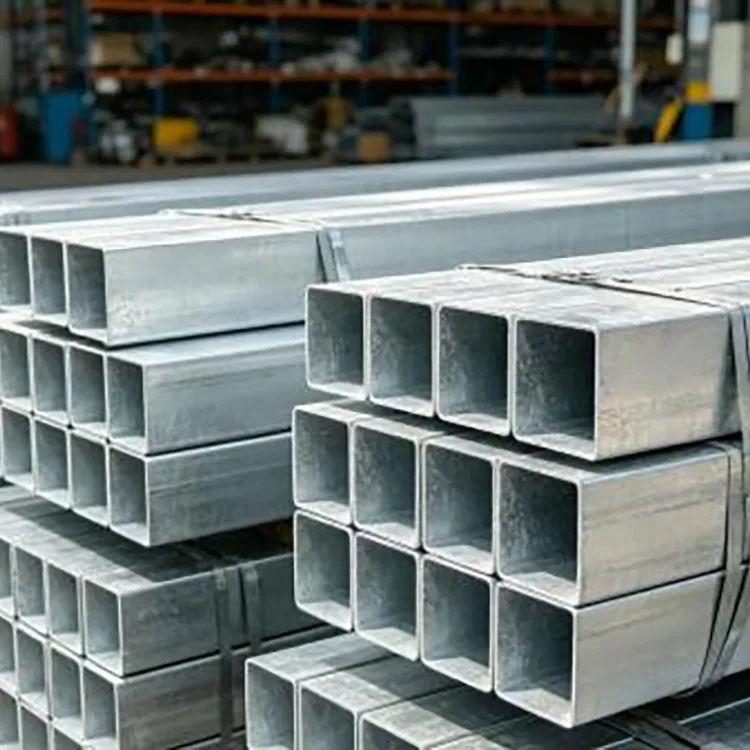

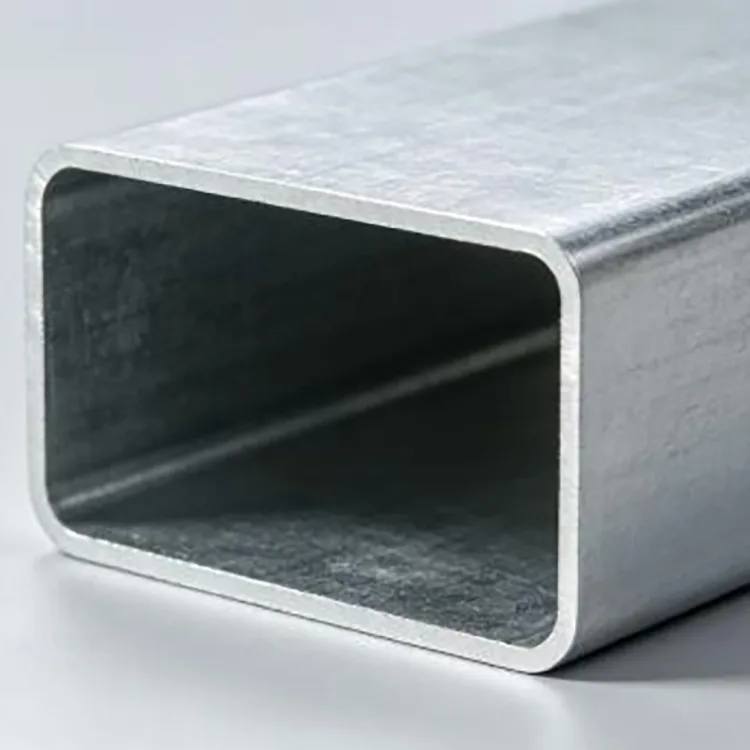

El principal beneficio de un tubo de acero rectangular recubierto de zinc, aluminio y magnesio es su relación controlable de ancho a alto. En comparación con un tubo redondo, un lado puede proporcionar una superficie de montaje más amplia; En comparación con un tubo cuadrado, la sección se puede seleccionar para adaptarse mejor al espacio de instalación disponible y a la dirección de carga.
Para aplicaciones estructurales, el lado más largo comúnmente se dispone en la dirección donde se requiere mayor rigidez a la flexión. El tamaño real de la sección y el espesor de la pared aún deben confirmarse a partir de la carga estructural y la luz en lugar de seleccionarse solo por la apariencia.
|
Artículo |
Especificación |
|
Sección rectangular |
30 × 20 a 200 × 100 mm |
|
Espesor de la pared |
1,2–10 mm |
|
Longitud estándar |
6 metros |
|
Longitud personalizada |
3 a 12 metros |
|
Grados comunes |
S390GD+ZM, S420GD+ZM, S550GD+ZM |
|
Superficie |
Gris plateado mate, relativamente uniforme |
|
Tratamiento |
Corte, perforación, biselado, soldadura y otras fabricaciones. |
Se pueden producir relaciones de aspecto, espesores de pared y longitudes especiales de acuerdo con los dibujos y los requisitos del proyecto.
El tubo de acero rectangular recubierto de zinc, aluminio y magnesio brinda protección contra la corrosión a través de una capa de aleación a base de zinc que contiene aluminio y magnesio. En comparación con los recubrimientos de zinc ordinarios, el sistema de aleación puede ofrecer un comportamiento mejorado contra la corrosión en muchos entornos exteriores.
Otra característica práctica es su comportamiento en áreas pequeñas donde el revestimiento está dañado. Los productos de corrosión del revestimiento circundante pueden ayudar a retardar la corrosión del acero expuesto localizado. Esto es útil para productos que requieren corte, perforación u otra fabricación en el lugar, aunque es posible que las áreas dañadas más grandes y las secciones soldadas aún necesiten un tratamiento de reparación adecuado.
Diferentes aplicaciones requieren diferentes combinaciones de ancho, alto y espesor de pared.
Se puede considerar una sección de 40 × 60 mm para miembros secundarios, marcos de equipos y soportes auxiliares más livianos.
Una sección de 50 × 100 mm es adecuada para muchas aplicaciones estándar de soporte y estructura donde se prefiere una sección rectangular relativamente alta.
Se pueden considerar secciones más grandes, como 60 × 120 mm u 80 × 120 mm, para vigas más pesadas, marcos de equipos más grandes y otras aplicaciones que requieren mayor rigidez de la sección.
Para cargas más pesadas o luces más largas, se pueden especificar secciones de 80 × 160 mm y superiores, pero el tamaño final debe verificarse mediante cálculo estructural.
El espesor de la pared debe seleccionarse del mismo modo. El material de pared delgada puede ser suficiente para marcos de luz corta y de poca luz, mientras que las secciones de 1,8 a 2,0 mm y más gruesas se consideran más comúnmente para trabajos estructurales generales en exteriores. Las cargas pesadas, las luces largas y las condiciones de viento fuerte pueden requerir un material de 2,5 a 3,0 mm o más grueso.
Se utiliza para marcos de soporte fotovoltaico en tejados, miembros auxiliares solares y otras estructuras fotovoltaicas para exteriores donde una sección rectangular se adapta al diseño de la instalación.
Las caras planas del tubo rectangular son convenientes para conexiones de marcos, soportes de revestimiento, estructuras de acero decorativas y estructuras arquitectónicas.

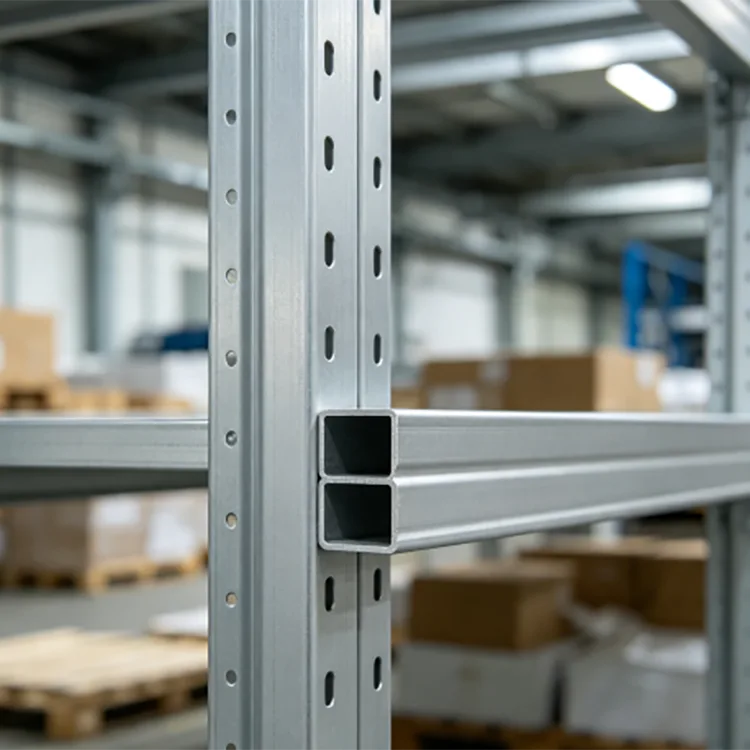

Aplicable a equipos de automatización, sistemas de almacén, marcos de líneas de producción, estaciones de trabajo y estructuras de soporte de maquinaria.

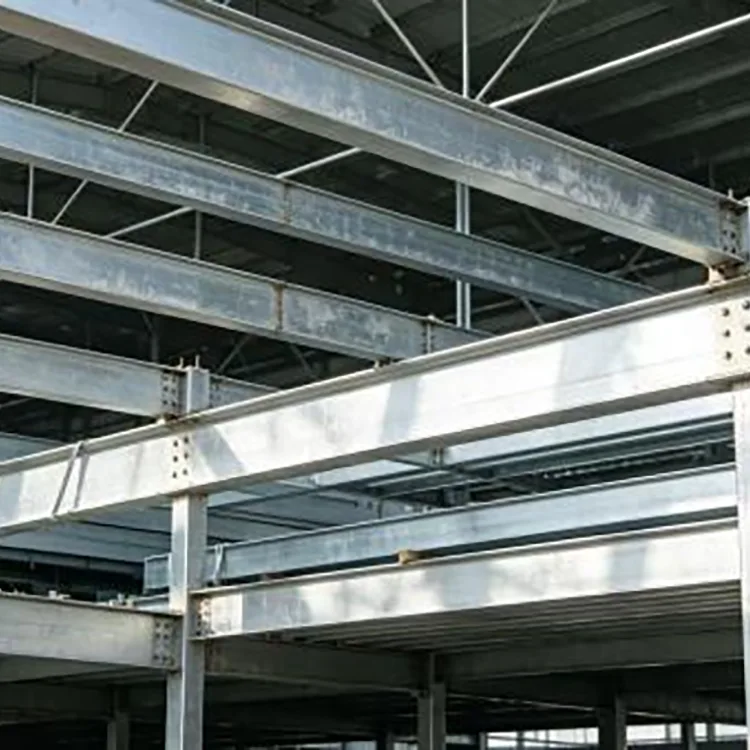

Se utiliza para marcos de barandillas, soportes de pasarelas, estructuras de iluminación, componentes auxiliares de puentes y otras estructuras de acero fabricadas para exteriores.
Adecuado para miembros secundarios de acero, marcos de invernaderos, refugios para equipos, estructuras agrícolas y marcos protectores.
La superficie estándar es generalmente de color gris plateado mate con una apariencia relativamente uniforme. El tubo puede suministrarse para montaje directo o procesarse antes del envío.
La fabricación disponible incluye corte de longitud fija, taladrado, preparación de extremos, biselado y otros mecanizados. También es posible soldar, pero el revestimiento del área calentada se verá afectado y deberá tratarse de acuerdo con los requisitos de protección contra la corrosión del proyecto.
Para proyectos grandes, el corte y la perforación previos pueden reducir el trabajo en el sitio y mejorar la eficiencia de la instalación.
El tubo rectangular se forma a partir de una tira de acero recubierta de Zn-Al-Mg mediante perfilado y soldadura de alta frecuencia, seguido de dimensionamiento, enderezamiento y corte.
El control de la producción se centra en el espesor de la tira, las dimensiones de la sección, la geometría de las esquinas, la rectitud, el estado de la soldadura y la calidad del recubrimiento. Para pedidos estructurales, estos parámetros se verifican con las especificaciones del producto acordadas antes del envío.
El tubo de acero rectangular recubierto de zinc, aluminio y magnesio es adecuado para muchos ambientes exteriores y húmedos, pero la selección del recubrimiento debe reflejar la exposición real.
|
Ambiente |
Consideración típica |
|
Zona interior seca |
Nivel de recubrimiento estándar para uso general en exteriores |
|
Zona interior húmeda |
Se puede considerar una mayor protección contra la corrosión. |
|
Zona costera o salinera |
Puede ser necesario un mayor requisito de recubrimiento o protección adicional. |
|
Atmósfera industrial |
Evaluar la exposición a productos químicos y la compatibilidad del recubrimiento. |
La vida útil no se puede asignar únicamente por el tipo de recubrimiento. La concentración de sal, la humedad, los contaminantes, la masa del recubrimiento, el espesor de la sección, el procesamiento y el mantenimiento afectan la durabilidad real.
El control de calidad puede incluir dimensiones de la sección, espesor de la pared, rectitud, condición de las esquinas, apariencia de la soldadura, espesor del recubrimiento y condición de la superficie.
Para proyectos estructurales, se pueden proporcionar certificados de materiales e informes de propiedades mecánicas de acuerdo con la especificación acordada. Se pueden organizar pruebas adicionales de corrosión o niebla salina cuando formen parte de los requisitos de aceptación del cliente.
Para cotización proporcione la siguiente información:
Tamaño de sección: como 40 × 60 mm o 50 × 100 mm
Grosor de la pared: como 1,5 mm, 2,0 mm o 3,0 mm
Grado de acero: S390GD+ZM, S420GD+ZM o S550GD+ZM
Longitud: 6 m o personalizado
Cantidad: piezas o peso total
Aplicación: PV, muro cortina, marco de equipo, invernadero o uso estructural
Procesamiento: corte, perforación, preparación para soldar u otros requisitos
Para proyectos con luz, carga de viento u otros requisitos estructurales, los dibujos o la información de carga ayudan a confirmar la sección adecuada.
Un tubo rectangular tiene diferentes dimensiones de ancho y alto, lo que brinda mayor flexibilidad cuando el espacio de instalación disponible o la dirección de carga requieren una relación de aspecto específica. Un tubo cuadrado tiene lados iguales y se utiliza a menudo cuando las condiciones de carga y conexión son más simétricas.
El recubrimiento de zinc, aluminio y magnesio proporciona protección contra la corrosión y tiene un comportamiento útil frente a daños localizados en el recubrimiento. Esto lo convierte en una opción práctica para muchas estructuras exteriores, incluidos sistemas fotovoltaicos y marcos de equipos.
Sí. Se pueden realizar cortes, taladrados y soldaduras. Debido a que estas operaciones afectan localmente el recubrimiento, la protección requerida para las áreas expuestas y las soldaduras debe determinarse de acuerdo con el entorno y las especificaciones del proyecto.
Depende de la carga, la luz, las condiciones de soporte y el entorno de instalación. Los marcos secundarios livianos pueden usar paredes más delgadas, mientras que las estructuras de luces largas, cargas pesadas o vientos fuertes generalmente requieren paredes más gruesas. El cálculo de la sección debe completarse antes de la selección final.
Sí. Además de los tamaños estándar, como 30 × 20 mm a 200 × 100 mm, se pueden discutir relaciones especiales de ancho a alto, espesores de pared y longitudes fijas según la capacidad de producción y los planos.
Puede usarse para estructuras fotovoltaicas costeras, pero la especificación del recubrimiento debe seleccionarse de acuerdo con la exposición local a la sal y la vida útil requerida. Los ambientes marinos severos pueden requerir un nivel de recubrimiento más alto o protección adicional contra la corrosión.
Sí. Se pueden realizar cortes, perforaciones, biselados, biselados y otras fabricaciones antes del envío para reducir el trabajo de procesamiento en el sitio de instalación.
