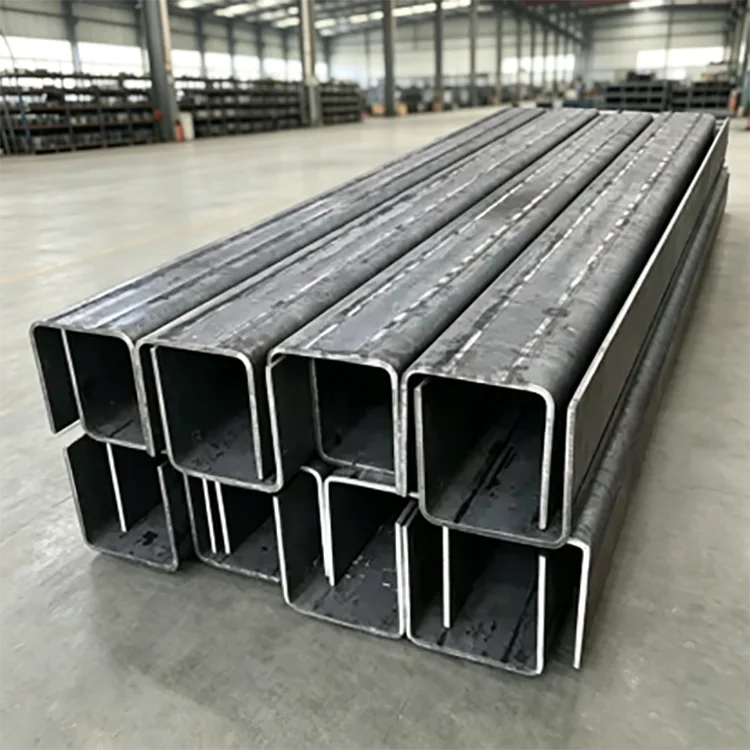

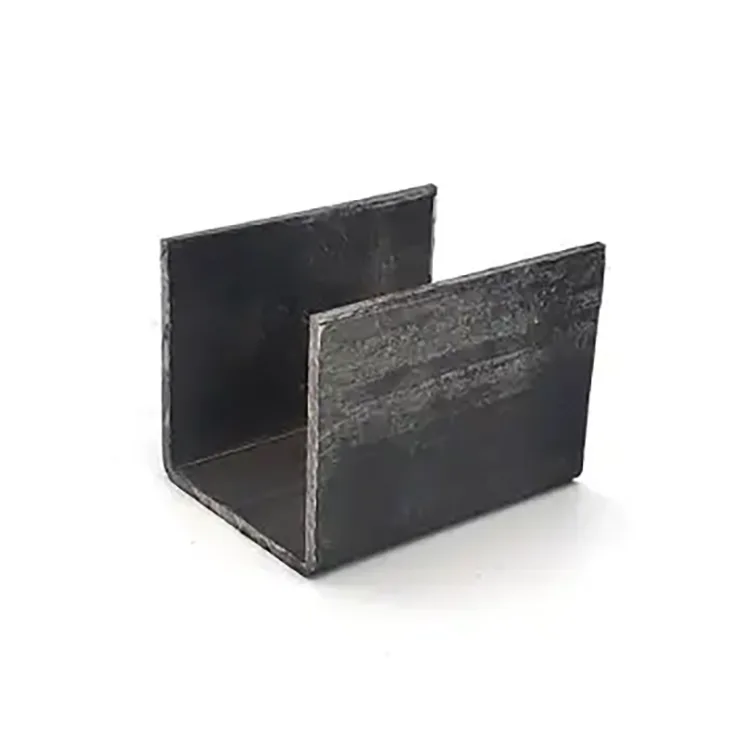

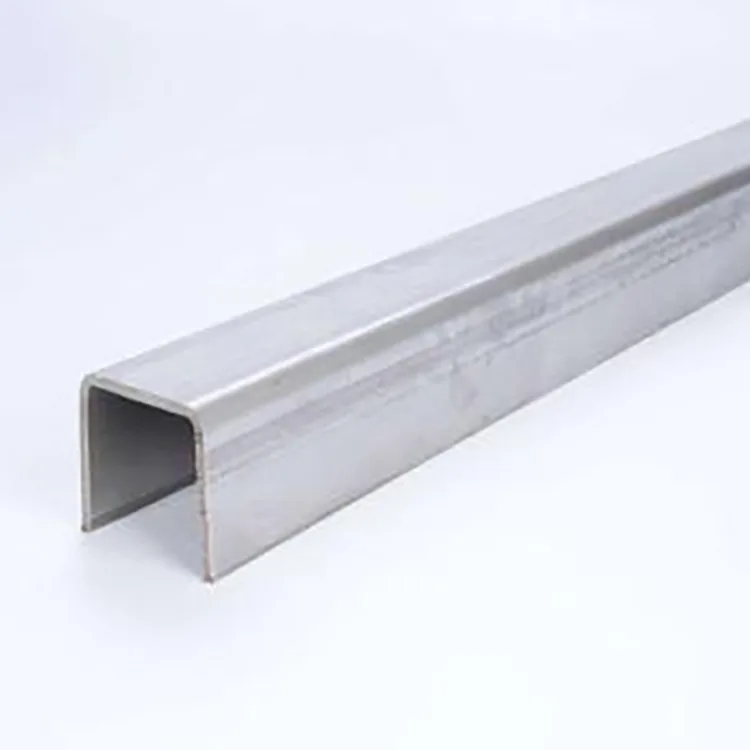

El canal en U conformado en frío se desarrolla para proyectos donde los canales de acero tradicionales son demasiado pesados y costosos, mientras que los tubos cuadrados o rectangulares son más costosos o menos convenientes para su fijación y posicionamiento. Fabricada con tiras de acero de calidad mediante conformado en frío a temperatura ambiente, la sección tiene una ranura regular en forma de U, acceso abierto y posicionamiento preciso.
En comparación con las secciones C y Z, que se utilizan principalmente como correas de techos y paredes, el acero con canales en U es más adecuado para soportes, canales de fijación, bases de equipos, piezas integradas, soportes de tuberías, estructuras guía y marcos de cerramientos. Su ranura abierta también lo hace conveniente para atornillar, sujetar, guiar y posicionar durante la instalación.
Por esta razón, es particularmente adecuado para talleres interiores secos, fábricas cerradas y otros ambientes no corrosivos sin lluvia, niebla salina o exposición a ácidos y álcalis, especialmente donde es necesario controlar el costo del material y la eficiencia de la instalación.
|
Artículo |
Especificación |
|
Material |
Acero al carbono Q235B, acero conformado en frío de alta resistencia Q355B |
|
Tamaños estándar |
U80, U100, U120, U140, U160, U180, U200, U250, U300 |
|
Espesor de la pared |
0,8 a 3,0 mm; Tamaños ultrafinos, de paredes gruesas y no estándar disponibles. |
|
Longitudes estándar |
6m, 9m, 12m |
|
Longitud personalizada |
Corte de longitud fija según planos o requisitos del proyecto. |
|
Superficie |
Acero negro natural, superficie plana, libre de incrustaciones visibles, torsión o deformación. |
|
Estándar |
GB/T 6728-2017, Secciones de acero de pared delgada conformadas en frío |
|
Procesamiento personalizado |
Prepunzonado, corte de esquinas, corte en ángulo, ranurado y dimensiones irregulares |
La producción comienza con la inspección entrante de la bobina de acero, seguida de la nivelación y enderezamiento automáticos para liberar la tensión del material. Luego, la tira pasa a través de múltiples estaciones de perfilado para crear gradualmente la sección en forma de U, seguida de un dimensionamiento preciso, un corte de longitud fija con servo CNC y un punzonado o corte de esquina automático opcional.
Los perfiles terminados se enderezan nuevamente antes de realizar una inspección visual y dimensional completa, agruparlos y almacenarlos.
Inspección de bobinas de acero → nivelación y enderezamiento → conformado progresivo en frío → dimensionamiento de secciones en U → corte CNC de longitud fija → punzonado/corte de esquinas → enderezamiento secundario → inspección dimensional y visual → agrupamiento y almacenamiento
A diferencia de las secciones laminadas en caliente, este proceso no utiliza una etapa de laminación a alta temperatura. Permite controlar las dimensiones del perfil, la rectitud, las posiciones de los orificios y la geometría de los bordes durante el conformado continuo, lo cual es útil para proyectos que requieren un ensamblaje preciso.
El conformado en frío aumenta la resistencia del acero mediante el endurecimiento por trabajo, lo que permite utilizar una sección de pared más delgada en lugar de un canal tradicional más pesado en aplicaciones adecuadas. El resultado es un menor consumo de acero y menores costos de transporte, elevación e instalación.
En aplicaciones típicas de soporte liviano y mediano, el diseño conformado en frío puede ser más de un 30% más liviano que el acero de canal tradicional, lo que ayuda a reducir los costos de material, flete y mano de obra.
La sección abierta en forma de U es una de sus principales ventajas prácticas. Proporciona una superficie conveniente para fijar ranuras, guiar, limitar, posicionar equipos, sujetar tuberías y realizar construcciones integradas.
Aquí también es donde la sección se diferencia del acero C y Z. Las secciones C y Z se seleccionan comúnmente para correas, mientras que el acero en canal U se usa más a menudo cuando el perfil en sí necesita funcionar como soporte, base, guía o canal de fijación.
Los perfiles se forman en una línea automática de perfilado y pasan por procesos de encolado y enderezamiento. Esto ayuda a mantener dimensiones de sección consistentes, bordes rectos y torsión controlada.
Para proyectos que utilizan orificios preperforados o miembros de longitud fija, el objetivo es entregar componentes que puedan ensamblarse directamente en lugar de cortarse o corregirse repetidamente en el sitio.
La superficie natural de acero negro no tiene un revestimiento galvanizado que deba considerarse durante el corte o la soldadura. El material se puede cortar, perforar, soldar o doblar según los requisitos de fabricación.

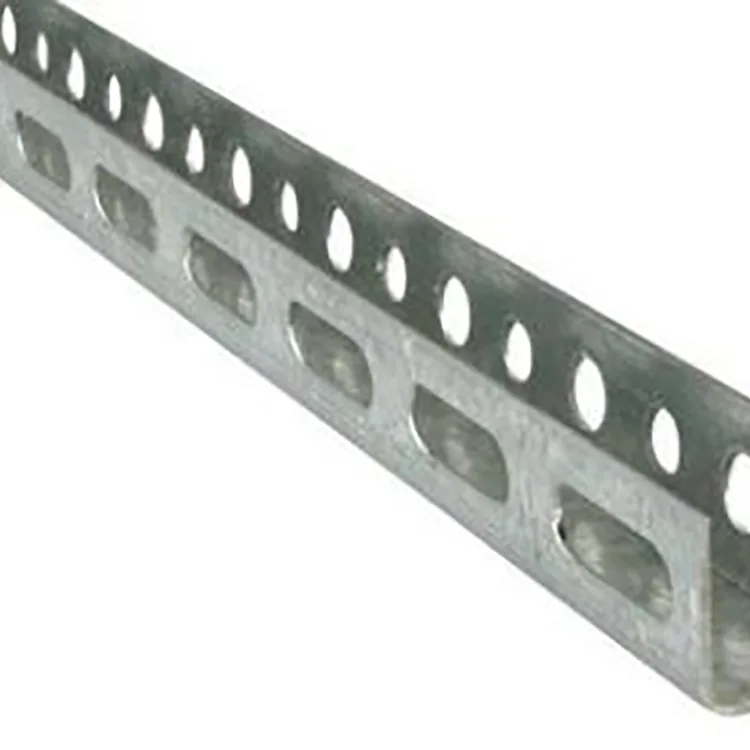

También se pueden producir orificios preperforados, ranuras, cortes de esquina y secciones de longitud fija antes del envío, lo que reduce la cantidad de procesamiento en el sitio requerido para proyectos de renovación y soporte de equipos.
Una sección en U formada correctamente tiene una superficie plana, bordes regulares y una geometría consistente. Después del ensamblaje, los componentes pueden mantener espacios uniformes y una apariencia general ordenada, lo que los hace adecuados no solo para estructuras de acero funcionales sino también para estructuras interiores visibles, talleres y áreas de exhibición o salas de exposición.
El diseño de pared delgada conformado en frío puede reducir el peso en más de un 30% en comparación con los canales de acero tradicionales, lo que puede reducir los costos de transporte, elevación y mano de obra.
El perfilado y enderezamiento CNC proporciona dimensiones y rectitud consistentes, lo que ayuda a reducir el trabajo de corte, perforación y corrección después de la entrega.
La ranura estándar en forma de U se puede utilizar directamente para fijar, guiar, soportar y posicionar. Con orificios o ranuras preperforados, muchos componentes se pueden ensamblar sin necesidad de fabricación adicional en el sitio.
El endurecimiento por trabajo en frío mejora la resistencia de la sección formada, haciéndola adecuada para soportes de carga ligera y media, soportes de equipos, soportes de tuberías y estructuras de cerramientos cuando la sección se selecciona correctamente para la carga.
El proyecto implicó un moderno taller de producción inteligente con un ambiente interior seco y con control de polvo. El cliente necesitaba una gran cantidad de soportes de fijación de equipos y marcos de soporte de tuberías, con requisitos de estabilidad estructural, alta planitud y costo de proyecto controlado.
El material seleccionado fue el canal en U conformado en frío Q235B, U100–U140, con un espesor de pared de 1,5–2,0 mm y orificios de posicionamiento preperforados.
La ranura en forma de U se ajustaba a los requisitos de posicionamiento del equipo y fijación de tuberías sin soldadura adicional en el lugar. La eficiencia de la instalación aumentó en un 40 %, mientras que el diseño liviano redujo los requisitos de transporte y elevación. En comparación con la solución tradicional de canales de acero, el costo total del proyecto se redujo en un 23%.
La planitud del alto perfil también ayudó a evitar desviaciones en la instalación alrededor del equipo. El sistema de soporte completo se mantuvo estable y libre de aflojamientos, con un diseño ordenado del taller y una aceptación única del proyecto.
Una fábrica industrial más antigua requería nuevas particiones interiores, soportes para equipos y estructuras de fijación de tuberías. Debido a que el edificio existente tenía una capacidad de carga limitada, los perfiles de acero pesados no eran adecuados para la renovación.
El proyecto utilizó el canal en U formado en frío Q235B en varios tamaños según los diferentes requisitos de soporte.
La sección liviana ayudó a cumplir con las limitaciones de carga del edificio existente sin aumentar innecesariamente la carga estructural. Su forma compacta también fue más fácil de instalar en áreas confinadas alrededor de equipos y tuberías existentes.
Después de la instalación, las estructuras mejoradas proporcionaron un soporte estable y al mismo tiempo mantuvieron un diseño limpio, lo que hizo que el canal en U fuera adecuado para la renovación ligera de interiores de fábricas.
Se recomienda principalmente para ambientes interiores secos y ventilados sin lluvia directa ni exposición corrosiva. Para talleres húmedos, se debe considerar una imprimación adicional para prevenir la oxidación. Los ambientes exteriores, con niebla salina y fuertemente corrosivos requieren una capa protectora adecuada o una sección de acero diferente.
Q235B es adecuado para soportes de iluminación general, soportes y estructuras de cerramientos. Se recomienda Q355B cuando se requiere mayor resistencia, como luces más grandes, bases de equipos más pesados o trabajos de refuerzo.
U80–U120 se puede utilizar para soportes de equipos y tuberías más pequeños. U140–U200 es adecuado para estructuras de gabinetes principales y bases de rack. Para refuerzos más pesados y bases más grandes, se pueden considerar secciones más grandes, como U250–U300, según la carga real.
0,8–1,2 mm se utiliza generalmente para posicionamiento ligero y aplicaciones sin carga; 1,5–2,0 mm es adecuado para estructuras de soporte regulares; 2,5–3,0 mm está destinado a aplicaciones de soporte y refuerzo más pesadas.
El tamaño de la sección final debe confirmarse según la luz, la carga, el método de fijación y las condiciones de instalación en lugar de seleccionarse únicamente por el tamaño del perfil.
El producto estándar se suministra en acero negro natural sin revestimiento galvanizado. Esto simplifica el corte, la soldadura y la perforación posteriores y permite al comprador aplicar imprimación, pintura u otro tratamiento superficial adecuado cuando sea necesario.
El producto es más adecuado para:
Fábricas y talleres de interior seco.
Marcos de soporte de equipos
Estructuras de soporte de tuberías y cables.
Bases de equipamiento
Mamparas y cerramientos interiores
Componentes de acero integrados
Estructuras de guía y posicionamiento.
Proyectos de renovación de acero ligero.
Para estructuras al aire libre, áreas costeras, humedad persistente o ambientes expuestos a ácidos y álcalis, es necesario especificar la protección contra la corrosión antes de la producción.
El canal en U se puede producir según los planos del proyecto en lugar de limitarse a los tamaños estándar en stock. El procesamiento disponible incluye orificios preperforados, ranuras, cortes de esquinas, cortes en ángulo, cortes de longitud fija y dimensiones no estándar.
Para proyectos que utilizan componentes de soporte repetidos, el preprocesamiento puede reducir el corte y la perforación en el sitio. Los compradores pueden proporcionar dibujos, dimensiones de las secciones, espaciado de orificios, requisitos de longitud y calidad del material al solicitar una cotización.
Para pedidos más grandes, la producción se puede organizar de acuerdo con la combinación de tamaño requerida y el cronograma de entrega, realizándose una inspección dimensional antes del empaquetado y envío.
El control de calidad comienza con la bobina de acero entrante, donde se verifican la calidad del material y las condiciones dimensionales básicas antes del conformado.
Durante la producción, los principales puntos de control son la nivelación de la tira, la estabilidad del perfilado, las dimensiones de la sección, la rectitud, la posición del orificio y la longitud de corte. Después del conformado, los perfiles se someten a un enderezamiento secundario y una inspección visual y dimensional final.
Se presta especial atención a la torsión, la deformación, el estado de los bordes y la consistencia entre lotes. Para productos preperforados, también se verifica la posición y el espaciado de los orificios porque estas dimensiones afectan directamente la instalación.
Este enfoque de producción es importante para proyectos en los que el canal en U entregado debe coincidir con los dibujos y ensamblarse con otros componentes fabricados sin correcciones repetidas en el sitio.
Para aplicaciones adecuadas de carga ligera y media, el conformado en frío introduce endurecimiento por trabajo y puede proporcionar una mayor resistencia al material formado. La sección también es dimensionalmente regular y resistente a la deformación cuando se selecciona e instala correctamente. Para estructuras primarias con cargas pesadas, el cálculo de carga requerido debe determinar si es necesario un canal más pesado o una sección de alta resistencia.
Puede reemplazar los canales de acero tradicionales en muchas aplicaciones de carga liviana y media, como soportes, soportes, gabinetes, estructuras integradas y bases de equipos. No debe reemplazar automáticamente vigas primarias pesadas o estructuras sujetas a impactos significativos o cargas concentradas.
Sí. Según los dibujos se pueden producir preperforados, cortes de esquinas, ranurados, cortes en ángulo y longitudes fijas no estándar. Esto permite que los componentes lleguen listos para el montaje.
Las secciones C y Z se utilizan principalmente para correas de techos y paredes. Los perfiles en U se utilizan más habitualmente para soportes, bases, piezas empotradas, canales de fijación, guías y estructuras de posicionamiento. La selección debe seguir la función estructural real.
Una sección fabricada correctamente pasa por un proceso de conformado, dimensionamiento y enderezamiento de varias pasadas para controlar la torsión y la deformación dentro de los requisitos estándar aplicables. El material, el espesor de la pared, el tamaño de la sección y el método de instalación correctos también son importantes para mantener la estabilidad dimensional en servicio.
Q235B es adecuado para aplicaciones generales de soporte de luz y gabinetes. Q355B proporciona mayor resistencia y se adapta mejor a bases de equipos más pesados, luces más grandes y trabajos de refuerzo cuando el diseño estructural lo requiere.
Sí. El producto estándar es acero negro natural, por lo que se puede procesar con imprimación, pintura, recubrimiento en polvo o galvanizado adecuados según el entorno del proyecto y los requisitos de corrosión.
