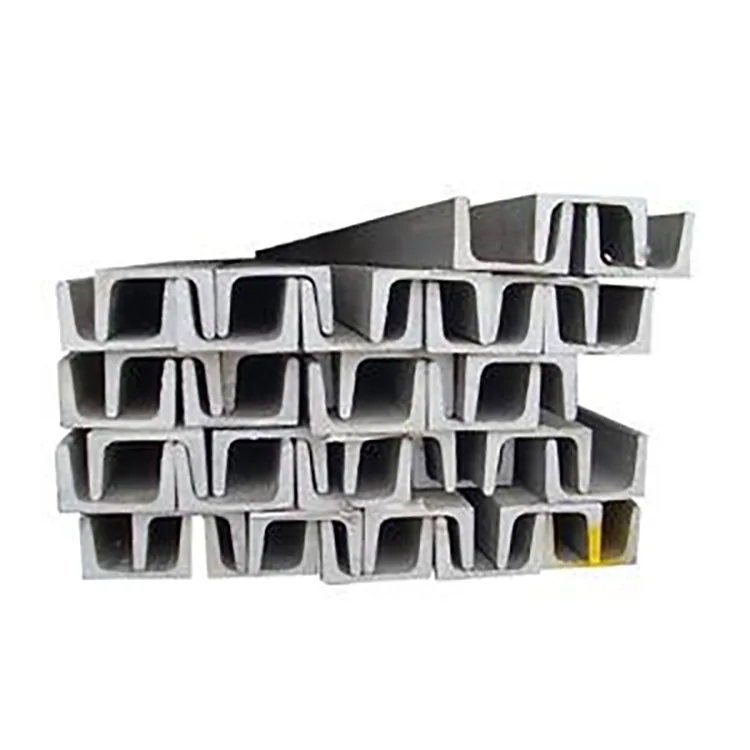

Canal en U galvanizado

Se selecciona un canal en U galvanizado cuando un proyecto necesita una sección de acero abierta para fijar, posicionar o soportar componentes en exteriores en lugar de un tubo cerrado o una correa C/Z convencional.

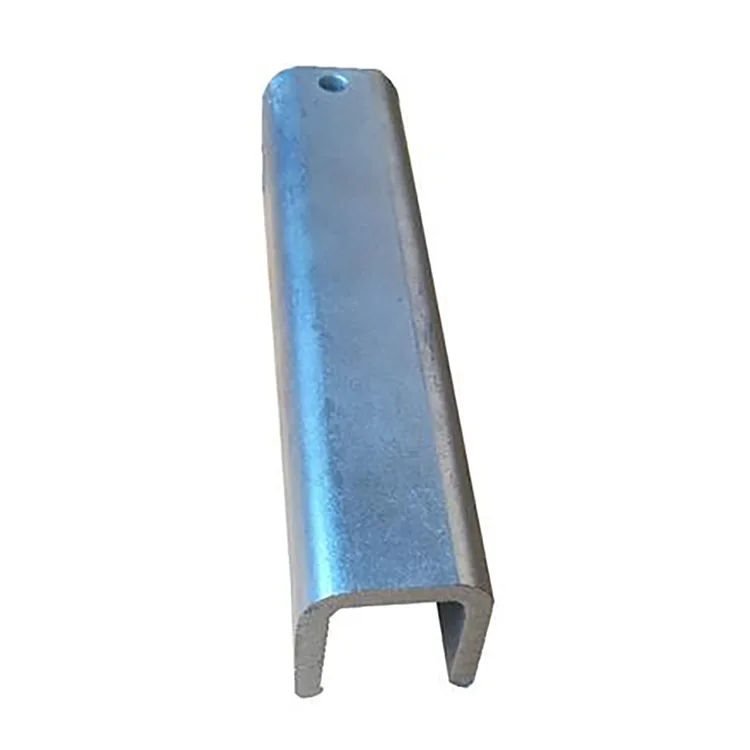

La sección en forma de U crea una base continua y bridas laterales para atornillar, sujetar y conectar. Se utiliza habitualmente para bases de equipos, soportes de tuberías, estructuras fotovoltaicas, marcos exteriores, soportes empotrados e instalaciones municipales.

La secuencia de fabricación es importante. Primero se lamina la banda de acero hasta obtener el perfil en U requerido, seguido de corte y punzonado. A continuación, la sección completa se pretrata químicamente y se galvaniza en caliente. Este enfoque evita doblar una tira galvanizada hasta darle la forma final y proporciona protección de zinc a la sección formada, incluido el interior del canal en U.

Para proyectos al aire libre, la combinación correcta no es simplemente "zinc más espeso = mejor". El tamaño de la sección, el grado del acero, el espesor de la pared, la carga estructural, el entorno de exposición y el período de servicio esperado deben considerarse en conjunto.

La geometría de la sección importa

La principal ventaja de un canal en U es su geometría abierta.

La sección inferior proporciona una superficie de apoyo continua, mientras que las dos bridas laterales se pueden utilizar para conexiones atornilladas, abrazaderas, soportes y componentes de posicionamiento. Esto lo hace útil cuando los instaladores necesitan acceder a la conexión desde el lado abierto.

En comparación con una sección C o Z, un canal en U generalmente es más conveniente para bases de equipos, soportes de tuberías y estructuras de posicionamiento. Las secciones C y Z se seleccionan más comúnmente según su comportamiento estructural como correas o miembros estructurales.

Por lo tanto, para un proyecto que involucra equipos fotovoltaicos, tuberías exteriores o soportes de maquinaria, la sección en U puede reducir la necesidad de soportes fabricados adicionales.

Especificaciones técnicas

¿Por qué formar primero y galvanizar después?

Para este tipo de producto, el conformado y la mayor parte de la fabricación deben completarse antes de la galvanización en caliente.

La ruta de producción es:

Inspección de tiras de acero → Nivelación → Perfilado en U → Corte CNC → Punzonado y procesamiento de esquinas → Enderezamiento → Desengrasado → Decapado → Fundido → Secado → Galvanizado en caliente → Enfriamiento/pasivación → Inspección de zinc → Inspección final → Embalaje

Esta secuencia permite al fabricante controlar las dimensiones finales de la sección en U antes de galvanizar.

También significa que los agujeros, las esquinas y el interior del perfil formado se tratan como parte de la sección terminada en lugar de depender de un revestimiento que deba sobrevivir a operaciones de formado posteriores.

Después de galvanizar, se deben evitar flexiones innecesarias o formas pesadas. Si el material debe soldarse o cortarse en el lugar de trabajo, el área de zinc dañada debe limpiarse y repararse con un recubrimiento rico en zinc adecuado.

Elegir el recubrimiento de zinc

El recubrimiento de zinc debe adaptarse al entorno de corrosión real.

85 μm+ es adecuado como especificación inicial para aplicaciones ordinarias en exteriores en áreas del interior donde la exposición es relativamente moderada.

Para 120-180 μm, el recubrimiento se puede considerar para fábricas húmedas, instalaciones agrícolas y ganaderas, instalaciones ribereñas y otras ubicaciones con humedad más persistente.

Para 200–275 μm, el recubrimiento más pesado está destinado a proyectos con mayor exposición a la corrosión, como áreas costeras, puertos, instalaciones químicas y entornos de aguas residuales. El requisito exacto de recubrimiento aún debe confirmarse con la categoría de corrosión del proyecto y las especificaciones aplicables.

Una capa de zinc más gruesa no compensa una sección de acero de tamaño insuficiente. La protección contra la corrosión y el diseño estructural deben evaluarse por separado.

¿Q235B o Q355B?

El grado del acero debe seguir la carga estructural en lugar del requisito de zinc.

Q235B es una opción práctica para soportes de equipos comunes, soportes para exteriores, soportes para tuberías, estructuras auxiliares fotovoltaicas y aplicaciones municipales en general.

Q355B se adapta mejor a aplicaciones de mayor carga, como bases de equipos grandes, estructuras de soporte más pesadas, condiciones de mucho viento o nieve y proyectos donde el diseño estructural requiere acero de mayor resistencia.

Para la gama de productos suministrada, se describe que Q355B proporciona aproximadamente un 30 % más de capacidad de carga con el mismo tamaño de sección en las condiciones de diseño aplicables. Esto debería tratarse como una comparación de proyecto/diseño en lugar de una regla de reemplazo universal; la sección final debe compararse con la carga de ingeniería.

Tamaño del canal U y espesor de pared

La gama U80–U300 permite adaptar la sección a diferentes cargas de soporte.

U80–U120 se puede utilizar para soportes de tuberías de iluminación, soportes para equipos pequeños, componentes de posicionamiento y estructuras secundarias de invernaderos.

U140–U200 cubre muchas aplicaciones principales de soporte para exteriores, incluidas estructuras auxiliares fotovoltaicas, bases de equipos e instalaciones municipales.

U220–U300 es más adecuado para bases de equipos más pesados, estructuras de soporte más grandes y proyectos que requieren mayor capacidad de sección.

Para espesor de pared:

1,2–1,4 mm: soportes de uso liviano, miembros de posicionamiento y aplicaciones de soporte no primario

1,5–2,0 mm: gama común para estructuras de soporte y bases de equipos exteriores

2,2–3,0 mm: cargas más pesadas, soportes grandes, zonas con mucho viento/nieve y aplicaciones que requieren mayor resistencia a la deformación

El espesor final debe calcularse a partir del tramo real, el método de conexión y la carga aplicada.

Aplicaciones

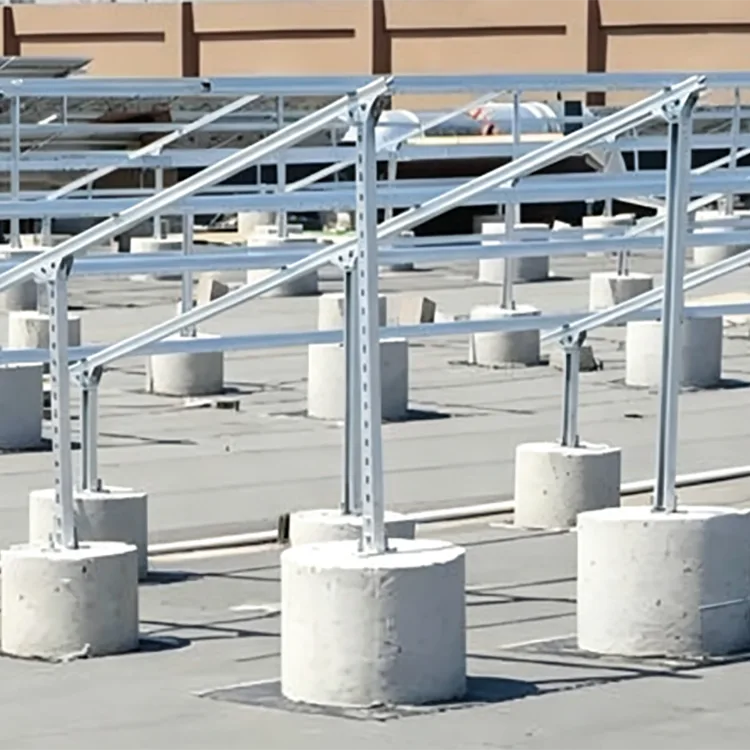

Estructuras Fotovoltaicas y Eólicas

Los perfiles en U galvanizados se pueden utilizar para bases de equipos, elementos de fijación, estructuras de posicionamiento y soportes auxiliares en instalaciones exteriores de energías renovables. Cuando un proyecto tiene un requisito de diseño de 25 años, el recubrimiento de zinc debe seleccionarse de acuerdo con la exposición ambiental real en lugar de especificar el mismo recubrimiento para cada ubicación.

Zonas Costeras y Portuarias

La niebla salina y la humedad persistente aceleran la corrosión del acero expuesto. Los perfiles galvanizados en forma de U con un revestimiento más pesado se pueden utilizar para soportes de equipos de exterior, bases empotradas y estructuras de fijación donde la geometría de la sección sea adecuada.

Instalaciones ganaderas y agrícolas

Los sistemas de ventilación, tuberías, soportes de equipos y estructuras de invernaderos pueden estar expuestos a alta humedad y atmósferas que contienen amoníaco. El acero galvanizado proporciona una mejor protección contra la corrosión que el acero negro sin protección en estas condiciones.

Instalaciones químicas y de aguas residuales

Los soportes de equipos, las estructuras de fijación de tuberías y los marcos exteriores pueden beneficiarse de la galvanización en caliente cuando el entorno sea compatible con el acero recubierto de zinc. En caso de exposición a sustancias químicas altamente agresivas, el sistema completo de protección contra la corrosión debe especificarse de acuerdo con el medio químico.

Estructuras Municipales Al Aire Libre

Las aplicaciones incluyen bases de barandillas, soportes relacionados con la iluminación, estructuras de fijación de equipos de tráfico, marcos de jardines y otros componentes de acero para exteriores.

Soportes exteriores de fábrica

Se puede utilizar para tuberías expuestas, soportes de equipos, estructuras de fijación externas y soportes de servicios públicos alrededor de plantas industriales.

Dos aplicaciones típicas de proyectos

Parque Industrial Costero

Para un proyecto de soporte de equipos al aire libre a aproximadamente 2 km de la costa, se seleccionó el perfil en U galvanizado Q355B con un recubrimiento de zinc de 220 μm para soportes de equipos y bases empotradas. Se especificó el recubrimiento más pesado debido a la exposición a la niebla salina, mientras que se utilizó acero de mayor resistencia para cumplir con los requisitos de carga estructural. El perfil en U también simplificó el posicionamiento del equipo y las conexiones atornilladas.

Mejora de las instalaciones ganaderas

Una instalación porcina y avícola a gran escala requería miembros de soporte resistentes a la corrosión para equipos y tuberías en un ambiente de alta humedad con exposición a amoníaco. Se utilizaron secciones en U galvanizadas Q235B para las estructuras de soporte y los miembros de fijación. El perfil abierto permitió una instalación y un ajuste convenientes, mientras que la superficie galvanizada redujo la necesidad de tratamientos repetidos contra la corrosión.

Donde el canal en U galvanizado no es la mejor opción

Un canal en U no debe reemplazar automáticamente cada dos secciones de acero.

Para correas de techo, las secciones C o Z pueden proporcionar una configuración estructural más adecuada.

Para miembros estructurales cerrados donde la resistencia a la torsión, la geometría cerrada o la apariencia son importantes, pueden ser preferibles las secciones huecas cuadradas o rectangulares.

Para aplicaciones en interiores secos, el canal en U conformado en frío y sin recubrimiento puede ser más económico si no se requiere protección contra la corrosión.

Para entornos químicos altamente agresivos, es posible que la galvanización en caliente por sí sola no proporcione la protección necesaria. El medio químico, la concentración, la temperatura y el tiempo de exposición deben revisarse antes de seleccionar el material.

Canal en U galvanizado frente a canal en U negro

La geometría básica de la sección en U puede seguir siendo la misma, pero las condiciones de aplicación son diferentes.

Control de calidad antes de la entrega

La inspección debe abarcar tanto la sección de acero como la calidad del galvanizado.

Antes de galvanizar, se comprueban las dimensiones de la sección, la rectitud, la torsión, la posición del orificio y la precisión del corte del perfil en U. Esto es importante porque el recubrimiento de zinc no corrige los problemas dimensionales creados durante el perfilado.

Después de galvanizar, los inspectores revisan la superficie en busca de áreas desnudas, acumulación excesiva de zinc, descamación, grietas y otros defectos visibles. El espesor del recubrimiento de zinc se puede medir según el método de inspección acordado.

Para pedidos de proyectos, se pueden proporcionar certificados de materiales, registros de inspección dimensional, resultados de inspección de recubrimiento de zinc y otra documentación de calidad de acuerdo con los requisitos del comprador.

Procesamiento y fabricación personalizada

El canal en U puede suministrarse como sección recta estándar o procesarse antes del galvanizado.

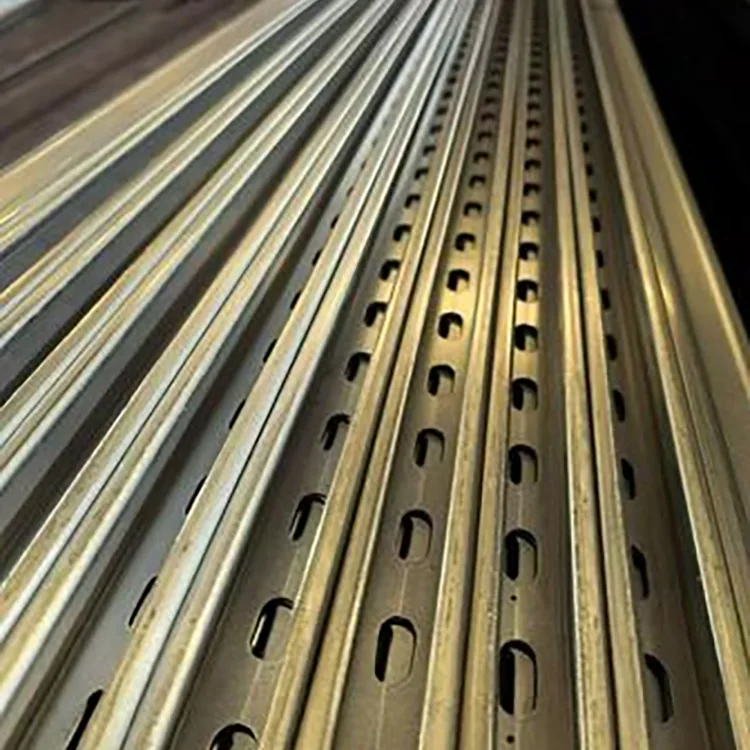

Las operaciones personalizadas típicas incluyen corte de longitud fija, punzonado, corte de esquinas, posicionamiento de orificios y producción de secciones no estándar. Completar estas operaciones antes del galvanizado ayuda a mantener las áreas procesadas protegidas por el recubrimiento final de zinc.

Para proyectos más grandes, los compradores deben proporcionar el plano de la sección junto con el patrón de orificios, la longitud requerida, el grado de acero, el espesor de la pared y el entorno de corrosión. Esto permite al fabricante cotizar la especificación terminada en lugar de solo la sección en U en bruto.

Lista de verificación de adquisiciones

Antes de realizar un pedido, confirma estos puntos:

1.Tamaño de sección U: U80–U300 o una dimensión específica del proyecto.

2. Grado de acero: Q235B o Q355B.

3.Espesor de la pared: basado en la carga estructural y la luz.

4.Recubrimiento de zinc: 85 μm+, 120–180 μm o 200–275 μm según exposición.

5.Patrón de orificios: diámetro, espaciado y posición si se requiere perforación previa.

6.Longitud: longitud fija estándar o específica del proyecto.

7.Estándar aplicable: especificación actual del proyecto y estándar de galvanización requerido.

8.Documentos de inspección: certificado de material, inspección dimensional e informe de recubrimiento de zinc cuando sea necesario.

Esta información es suficiente para evitar el error de compra más común: comparar secciones en U galvanizadas solo por precio por tonelada ignorando la calidad del acero, el espesor de la pared y el recubrimiento de zinc.

Preguntas frecuentes

P1: ¿Se puede galvanizar el interior del canal en U?

Sí. El producto se forma primero y luego se galvaniza en caliente, por lo que la sección en forma de U se galvaniza como perfil terminado. La cobertura real del recubrimiento debe verificarse de acuerdo con los requisitos de inspección acordados.

P2: ¿Por qué se prefiere el formado antes que el galvanizado?

Evita formar mecánicamente un recubrimiento de zinc acabado en forma de U final. Las operaciones de corte, punzonado y conformado importantes se pueden completar antes del galvanizado, seguido del tratamiento final de protección contra la corrosión.

P3: ¿La soldadura dañará el revestimiento galvanizado?

El recubrimiento de zinc alrededor de una soldadura se ve afectado por el calor de la soldadura. Después de soldar, la zona debe limpiarse y repararse con un revestimiento adecuado rico en zinc.

P4: ¿Se puede utilizar el canal U para proyectos fotovoltaicos de 25 años?

Se puede utilizar donde la sección y el sistema de corrosión cumplen con los requisitos del proyecto. Para sitios costeros o altamente corrosivos, se debe considerar un recubrimiento de zinc más pesado y potencialmente un sistema de protección adicional.

P5: ¿Cuál es mejor para uso en exteriores, Q235B o Q355B?

Ninguno de los grados es universalmente mejor. Q235B es adecuado para muchas estructuras de carga normal, mientras que Q355B se selecciona cuando se requiere una mayor resistencia estructural. La calificación debe seguir el cálculo de ingeniería.

P6: ¿Cuál es la diferencia entre el canal U y el canal C?

El canal en U se usa comúnmente para bases, fijación, posicionamiento y estructuras de soporte donde su perfil abierto es conveniente para las conexiones. El canal C se usa más comúnmente como marco estructural o sección de correa. La elección correcta depende de la ruta de carga y del diseño de la conexión.

P7: ¿Se pueden fabricar tamaños de canal en U no estándar?

Sí. Las dimensiones de sección no estándar, los espesores de pared, las longitudes y los patrones de orificios se pueden discutir según los dibujos y los requisitos del proyecto.

P8: ¿El canal en U galvanizado es adecuado para zonas costeras?

Sí, siempre que el recubrimiento de zinc y las especificaciones estructurales se seleccionen para el entorno de corrosión real. Para una fuerte exposición a niebla salina, se puede considerar un recubrimiento más pesado, como de 200 a 275 μm, junto con los requisitos de protección contra la corrosión del proyecto.
