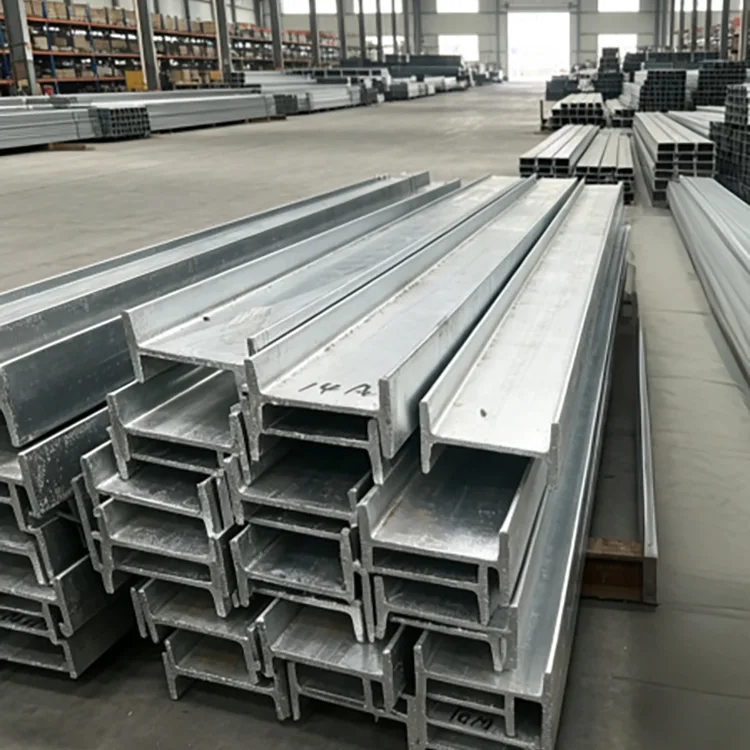

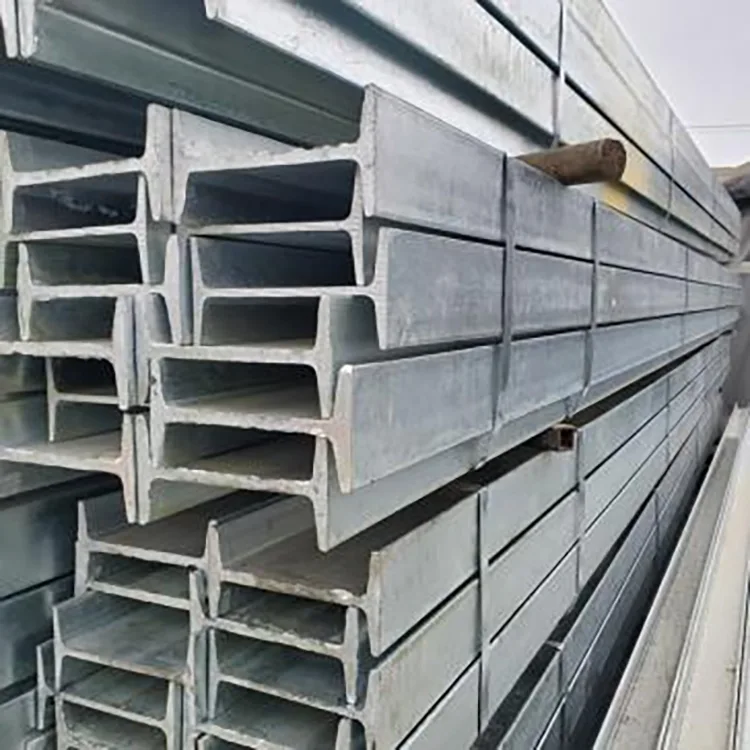

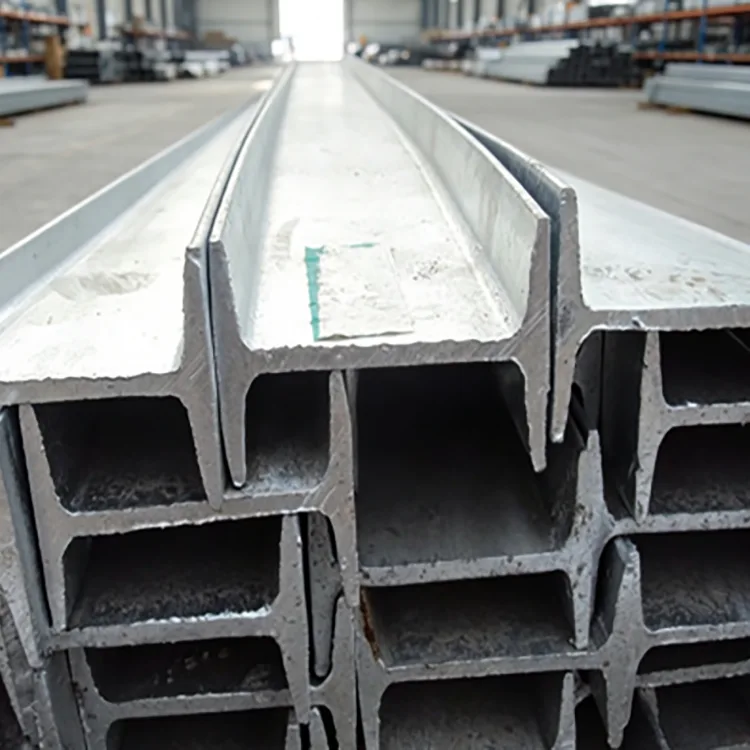

La viga en I galvanizada en caliente es una viga de acero de sección en I laminada en caliente y acabada con un recubrimiento de zinc mediante galvanizado en caliente. La sección en forma de I proporciona resistencia estructural a través de su alma y sus alas, mientras que la superficie galvanizada proporciona protección contra la corrosión para las estructuras de acero expuestas.
Rongheng suministra vigas I galvanizadas en Q235B y Q355B, con tamaños comunes de 10# a 63#, longitudes estándar de 6 m, 9 my 12 m, y longitudes personalizadas de aproximadamente 2 a 19 m. Se pueden realizar cortes, taladrados, biselados, enderezados, rectificados y desbarbados antes de galvanizar según los planos del proyecto.
| Artículo | Especificación |
|---|---|
| Producto | Viga en I galvanizada en caliente |

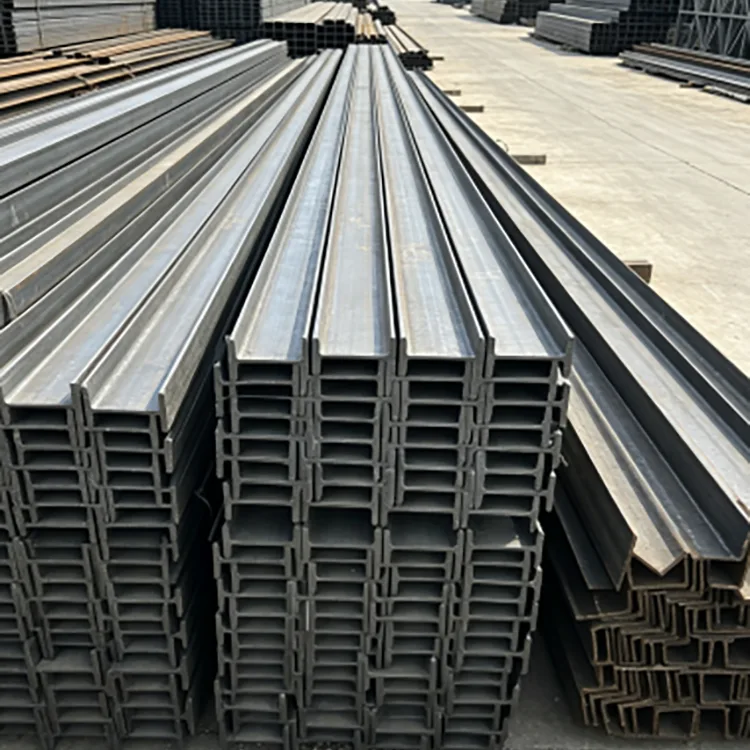

| Sección básica | Viga I laminada en caliente |
| Grado de acero | Q235B, Q355B |
| estándar chino | GB/T 706-2016 actualmente aplicable |
| Nuevo estándar | GB/T 706-2026, vigente a partir del 1 de diciembre de 2026 |
| Estándar de galvanizado | GB/T 13912-2020 |
| Referencia internacional | ASTM A123/A123M-24 cuando corresponda |
| Tamaño común | 10#–63# |
| Longitud estándar | 6m, 9m, 12m |
| Longitud personalizada | Aproximadamente 2 a 19 m |
| Recubrimiento de zinc común | 85–120 µm |
| Mayor recubrimiento de zinc | Aproximadamente 100 a 140 μm según los requisitos del proyecto |
| Tratamiento | Cortar, taladrar, biselar, enderezar, rectificar, desbarbar |
Para pedidos de exportación, el estándar de acero estructural, el estándar de galvanización, el tamaño de la sección, el grado de acero, el recubrimiento de zinc y los requisitos de procesamiento deben confirmarse con los planos del proyecto y el contrato antes de la producción.
Las vigas I y las vigas H son secciones estructurales diferentes y no deben tratarse como intercambiables. Una viga en I convencional tiene una disposición de alas más estrecha y superficies de alas internas inclinadas, mientras que las vigas en H generalmente tienen alas más anchas y una geometría de sección diferente.
Al realizar el pedido, identifique la viga por su designación de sección, dimensiones y norma aplicable en lugar de utilizar únicamente el término general "viga de acero". El proveedor debe hacer coincidir la sección suministrada con el plano aprobado antes de cortar y galvanizar.
La secuencia preferida es completar el corte y mecanizado requeridos antes de galvanizar para que el acero procesado reciba protección de zinc después de la fabricación.
Viga I laminada en caliente → inspección de material → enderezado → corte y mecanizado → desengrasado → decapado → fundente → secado → galvanizado en caliente → enfriamiento → acabado → inspección de recubrimiento de zinc → inspección dimensional → embalaje.
El miembro de acero se sumerge en zinc fundido a aproximadamente 450°C. El recubrimiento de zinc cubre el alma expuesta, las bridas, los bordes y otras superficies accesibles.
Para secciones más grandes o más pesadas, se debe verificar la rectitud y las dimensiones después de galvanizar porque el calentamiento y el enfriamiento pueden afectar la geometría final.
Rongheng suele suministrar un recubrimiento de zinc de 85 a 120 μm, con aproximadamente 100 a 140 μm disponibles cuando se especifica un requisito de recubrimiento mayor.
| Entorno de aplicación | Consideración del recubrimiento |
|---|---|
| Exposición normal al aire libre | 85–120 µm |
| Ambiente industrial húmedo | Se pueden especificar requisitos de recubrimiento más altos |
| Entorno costero o salino | Mayor evaluación del recubrimiento y la corrosión. |
| Exposición severa a sustancias químicas | Confirmar la compatibilidad del recubrimiento con el entorno del proyecto. |
| Inmersión continua en agua de mar | No confíe únicamente en la galvanización atmosférica estándar |
Un recubrimiento de zinc más grueso proporciona más masa de zinc para la exposición atmosférica, pero el espesor del recubrimiento debe seleccionarse de acuerdo con el entorno real y los requisitos de corrosión del proyecto en lugar de usarse como sustituto de un sistema completo de control de la corrosión.
Q235B se utiliza para aplicaciones estructurales convencionales donde la sección requerida cumple con los requisitos de carga y servicio calculados. Q355B proporciona un mayor límite elástico y se puede especificar para aplicaciones que requieren una mayor capacidad estructural.
La calidad del acero debe seleccionarse junto con el tamaño de la viga, la luz, la carga y el diseño de la conexión. Un grado de mayor resistencia no compensa automáticamente una sección de tamaño insuficiente o un diseño estructural inadecuado.
Una especificación de compra clara se puede escribir como:
Q355B / 25# I Beam / 12 m / galvanizado en caliente / recubrimiento de zinc especificado / cortado según plano.
Siempre que sea posible, la fabricación debe completarse antes de la galvanización en caliente. El procesamiento disponible incluye:
Completar estas operaciones antes de galvanizar ayuda a proporcionar protección de zinc sobre el miembro procesado. Si después de galvanizar se realiza corte, perforación o soldadura, las zonas expuestas o afectadas por el calor requieren una reparación adecuada.
Para pedidos de vigas I galvanizadas, la inspección debe cubrir tanto el acero base como el miembro galvanizado terminado.
Los certificados de materiales, los registros de inspección de galvanización, los datos de inspección dimensional y la documentación de inspección de terceros se pueden organizar de acuerdo con los requisitos del proyecto.
Un proyecto industrial costero utilizó secciones en I galvanizadas en caliente Q235B de 10# y 12# para miembros de soporte estructural exterior. Debido a la alta humedad y al aire cargado de sal, en el proyecto se requería una mayor capa de zinc.
Los miembros galvanizados se suministraron después de verificar las dimensiones y el procesamiento requerido. Según el expediente del proyecto proporcionado, la estructura permaneció libre de oxidación generalizada o desprendimiento del revestimiento durante siete años y pasó repetidas inspecciones de supervisión.
Un gran proyecto fotovoltaico montado en suelo requirió vigas Q235B I para bases de equipos y estructuras de soporte expuestas al sol, el viento y la lluvia. Las vigas se suministraron con mecanizado de longitud fija y galvanizado en caliente según los requisitos del proyecto.
Los miembros galvanizados llegaron listos para la instalación estructural, evitando una operación de pintura a gran escala por separado. La especificación galvanizada fue seleccionada para el requisito de vida útil de diseño de 25 años del proyecto.
Para pedidos de exportación, se debe confirmar la siguiente información antes de la producción:
La cadena de suministro de Rongheng tiene su sede en Tianjin Daqiuzhuang y brinda acceso a recursos de acero laminado en caliente, galvanizado y procesamiento de acero posterior.
Para tamaños de vigas en I estándar, el suministro basado en existencias se puede coordinar cuando esté disponible. Para pedidos de proyectos, se pueden coordinar el corte de longitud fija, el procesamiento basado en dibujos, el galvanizado, la inspección y la preparación para la exportación antes del envío.
Las vigas I generalmente tienen alas más estrechas y superficies de alas interiores inclinadas, mientras que las vigas H generalmente tienen alas más anchas y una geometría de sección diferente. Deben especificarse mediante la designación exacta de la sección y las dimensiones en lugar de sustituirse basándose únicamente en la apariencia.
Los grados comunes incluyen Q235B y Q355B. El grado apropiado debe seguir el diseño estructural y las especificaciones del proyecto.
El rango común de recubrimiento de zinc es de 85 a 120 μm. Se pueden analizar aproximadamente entre 100 y 140 μm para proyectos que requieran un mayor recubrimiento, sujeto a las especificaciones aplicables.
Sí. El corte, la perforación, el biselado, el enderezamiento, el rectificado y el desbarbado de longitud fija se pueden completar antes de galvanizar de acuerdo con los dibujos.
Sí, pero el recubrimiento de zinc debe seleccionarse de acuerdo con la exposición real. Los entornos costeros y cargados de sal requieren más evaluaciones de corrosión que las condiciones exteriores ordinarias del interior. La inmersión continua en agua de mar requiere un enfoque separado de control de la corrosión.
No automáticamente. Cambiar el grado del acero requiere la confirmación de que el material de menor resistencia aún cumple con las condiciones de servicio y carga estructural requeridas.
El calentamiento y el enfriamiento durante el galvanizado pueden afectar las dimensiones y la rectitud de los miembros de acero, particularmente las secciones más grandes. Por lo tanto, las vigas terminadas deben inspeccionarse después de galvanizarlas.
Sí, pero la soldadura elimina el zinc alrededor del área calentada. La zona afectada debe limpiarse y repararse con un revestimiento adecuado rico en zinc después de la soldadura. Siempre que sea posible, los detalles de la conexión deben completarse antes de galvanizar.
Las longitudes estándar incluyen 6 m, 9 my 12 m. Se pueden discutir longitudes fijas de aproximadamente 2 a 19 m según los requisitos de producción y transporte.
Dependiendo del proyecto, se pueden proporcionar certificados de materiales, registros de inspección de galvanizado, datos de inspección dimensional, información de embalaje y documentación de inspección de terceros.
