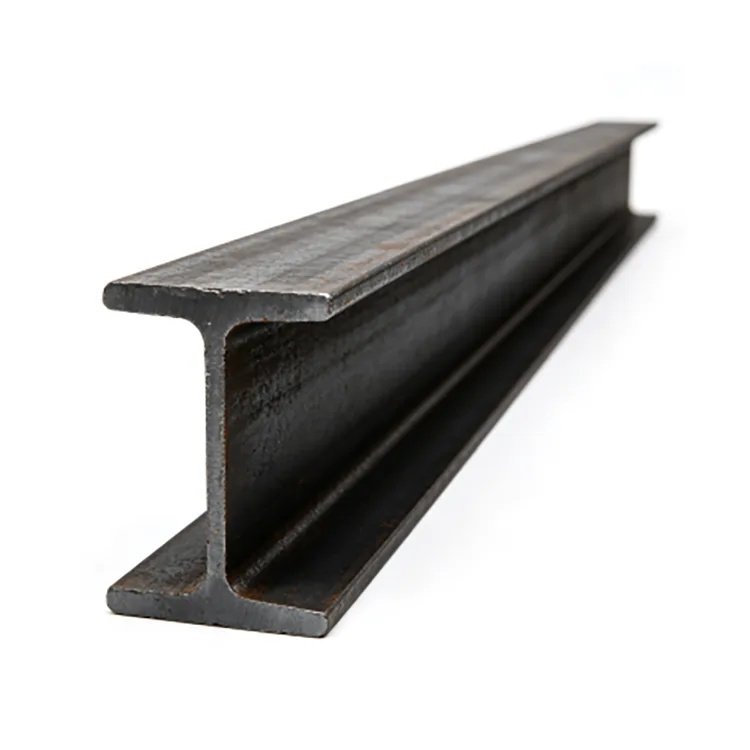

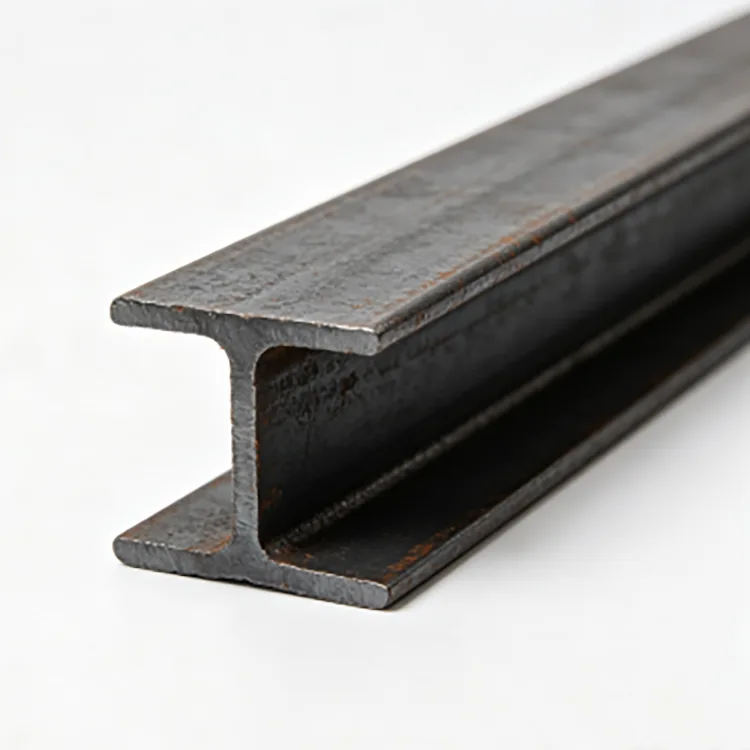

La viga en I laminada en caliente es una sección de acero estructural laminada en caliente con dos alas conectadas por un alma central. La sección se forma directamente mediante laminación a alta temperatura en lugar de soldar placas de acero separadas.
La geometría en forma de I proporciona resistencia a la flexión a través de las alas mientras el alma conecta la sección y soporta fuerzas de corte. Se suministra comúnmente para estructuras de fábricas, plataformas, bases de equipos, bastidores de tuberías y otras estructuras de acero.
Rongheng suministra vigas en I laminadas en caliente Q235B y Q355B en tamaños comunes de 10# a 63#, con longitudes estándar de 6 m, 9 my 12 m. Se pueden realizar cortes de longitud fija y otros procesos de acuerdo con los requisitos del proyecto.
| Artículo | Especificación |
|---|---|
| Producto | Viga en I laminada en caliente |
| Grado de acero | Q235B, Q355B |
| Rango de tallas | 10#–63# |
| Tipos comunes | serie a/b |
| Longitud estándar | 6m / 9m / 12m |
| Corte de longitud fija | Disponible |
| Superficie | Negro laminado en caliente |
| Tratamiento | Cortar, taladrar, biselar, enderezar, desbarbar |
| Estándar de acero base | GB/T 706-2016 |
| Otros estándares | Se pueden discutir los requisitos ASTM/EN. |
| Formulario de suministro | Stock o producción según requerimiento. |
Las secciones más solicitadas incluyen 12.6#, 14#, 16#, 18#, 20a#, 25a# y 32a#. Las dimensiones exactas de la sección, el ancho del ala, el espesor del alma y el peso teórico dependen de la designación de la sección seleccionada.
El tamaño correcto de I Beam depende de los requisitos estructurales más que del precio o la disponibilidad únicamente. Antes de seleccionar la sección se deben considerar la luz, la carga aplicada, la condición del soporte, el espaciamiento, el método de conexión y la deflexión permitida.
Un tramo más largo, una carga de equipo concentrada o una mayor distancia entre soportes pueden requerir una sección más grande. Es posible que el diseño estructural también deba considerar la estabilidad lateral y la capacidad de servicio además de la flexión y el corte.
Cuando el plano estructural ya especifica el número de viga, el pedido debe seguir la sección especificada en lugar de permitir la sustitución basada únicamente en dimensiones similares o stock disponible.
Las vigas I y las vigas H tienen diferentes geometrías de sección transversal y propiedades de sección. Las vigas en I tradicionales generalmente tienen alas más estrechas y superficies de alas internas inclinadas, mientras que las vigas en H generalmente tienen alas más anchas.
Las vigas I se utilizan comúnmente como elementos de flexión, mientras que las vigas H se seleccionan con frecuencia para columnas y marcos estructurales más pesados. Ésta es sólo una distinción general; la sección real debe estar determinada por el diseño estructural.
Una viga en I no debe reemplazarse por una viga en H simplemente porque las dos secciones parecen similares o porque hay una más disponible.
Q235B se usa comúnmente para vigas de fábrica, plataformas, soportes de equipos y fabricación estructural general donde la sección seleccionada cumple con las condiciones de carga requeridas.
Q355B proporciona una mayor resistencia del material y se puede especificar para aplicaciones estructurales más pesadas donde el diseño lo requiera.
Un grado de acero más alto no hace que una sección más pequeña sea adecuada automáticamente. Si se cambia el grado para reducir el peso del acero, se debe verificar nuevamente el diseño estructural en cuanto a resistencia, deflexión y estabilidad.
La viga se forma directamente mediante una serie de operaciones de laminación en caliente:
Palanquilla de acero → calentamiento → laminado en desbaste → laminado intermedio → laminado de acabado → dimensionamiento → enderezamiento → corte → inspección → agrupación
Las sucesivas pasadas de laminado establecen el alma y las alas y llevan la sección a las dimensiones requeridas. Después del laminado, se comprueban las dimensiones, la rectitud y el estado de la superficie de la viga.
Las incrustaciones oscuras que normalmente se encuentran en el acero negro laminado en caliente son una superficie de producción que se forma durante el laminado y no deben confundirse con el óxido atmosférico.
La geometría básica de alma y ala se produce durante el laminado, por lo que el cliente recibe una sección estructural terminada en lugar de placas separadas que deben fabricarse en un miembro en forma de I.
Esto simplifica el corte y la fabricación posteriores y evita que se utilice una soldadura longitudinal para crear la sección básica de la viga. Las secciones laminadas consistentes también facilitan la coordinación de los cronogramas de materiales y los planos de fabricación en proyectos por lotes.
La viga en I laminada en caliente se utiliza principalmente cuando la sección en I proporciona un miembro de flexión estructural adecuado.
Para aplicaciones de maquinaria, la selección de la viga debe considerar más que el peso total del equipo. La luz de soporte, los puntos de montaje, la distribución de carga, la vibración y las cargas repetidas pueden afectar la sección requerida.
Para proyectos de maquinaria suministrada, se han utilizado vigas I de calibre 14#–20# para las bases de los equipos y la fabricación de soportes.
Para la construcción de fábrica, se han suministrado vigas I de 16#–25# Q235B para vigas relacionadas con el techo, miembros de plataforma y estructuras de soporte.
Las dimensiones consistentes de las secciones son importantes para la fabricación por lotes porque las vigas deben alinearse con las placas de conexión y los miembros estructurales adyacentes durante la instalación.
La viga en I laminada en caliente se suministra en acero negro laminado en caliente sin revestimiento protector contra la corrosión.
Para aplicaciones en interiores secos, se puede utilizar la superficie negra cuando el proyecto no requiera protección adicional contra la corrosión. Para estructuras de acero expuestas al exterior, se puede especificar pintura, galvanizado en caliente u otro sistema de revestimiento adecuado según el entorno de servicio.
Cuando se requiera galvanización, es preferible que el corte, la perforación y otras fabricaciones se completen antes del proceso de galvanización. Esto reduce la cantidad de acero expuesto que de otro modo requeriría reparación después del procesamiento.
Rongheng puede organizar el procesamiento de acuerdo con el plano del proyecto, que incluye:
Para pedidos grandes, los clientes pueden proporcionar una lista de corte y planos de fabricación antes de la producción. Esto permite coordinar las longitudes de las vigas y los requisitos de procesamiento con las dimensiones de la instalación.
La inspección se centra en la calidad del material, la designación de la sección y las dimensiones del acabado.
Se pueden suministrar certificados de materiales y registros de inspección acordados de acuerdo con los requisitos del proyecto. También se puede organizar una inspección por parte de terceros cuando se especifique en el contrato.
Los pedidos de acero podrán liquidarse por peso real o peso teórico según el contrato de compra.
El peso real se basa en la masa medida del material entregado. El peso teórico se calcula a partir del peso unitario publicado del tramo seleccionado y su longitud suministrada.
Por ejemplo, una viga con un peso unitario teórico de 20 kg/m y una longitud de 12 m tiene un peso teórico de 240 kg.
Para pedidos al por mayor, el método de liquidación debe confirmarse antes de la producción y el envío.

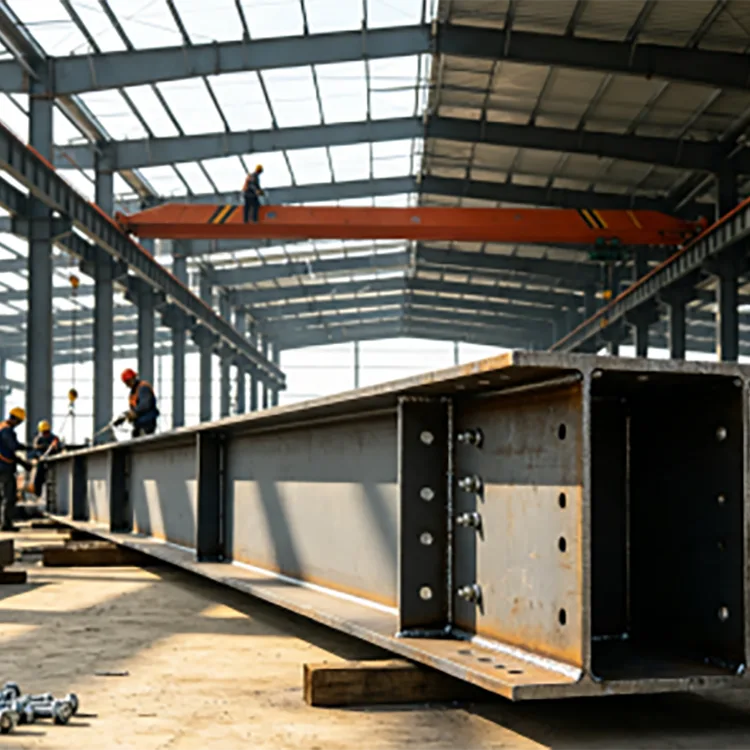

Un proyecto de fábrica en el norte de China utilizó vigas en I laminadas en caliente Q235B de 16#–25# para vigas, plataformas y estructuras de soporte relacionadas con el techo. El material se suministró en lotes con comprobaciones de sección y dimensiones completadas antes de la fabricación.
Un fabricante de maquinaria utilizó vigas I de calibre 14#–20# para bases de equipos y estructuras de soporte. Las vigas se cortaron y fabricaron de acuerdo con las dimensiones de soporte requeridas antes del tratamiento superficial.
Para un proyecto de infraestructura del sudeste asiático, se suministraron vigas Q355B I para estructuras de estructura de planta y soporte de tuberías. El pedido incluía clasificación, refuerzo de paquetes y documentación de exportación para el envío de contenedores.
La cadena de suministro de Rongheng tiene su sede en Tianjin Daqiuzhuang y tiene acceso a perfiles de acero laminados en caliente, almacenamiento, procesamiento y logística de exportación.
Las secciones comunes de viga I de 10# a 63# se pueden organizar según la demanda del stock y del proyecto. Q235B y Q355B están disponibles para diferentes requisitos estructurales, mientras que el corte de longitud fija y el procesamiento acordado se pueden coordinar antes del envío.
Para pedidos en el extranjero, la clasificación de materiales, el agrupamiento, la carga de contenedores y la documentación de exportación también se pueden coordinar de acuerdo con los requisitos del envío.

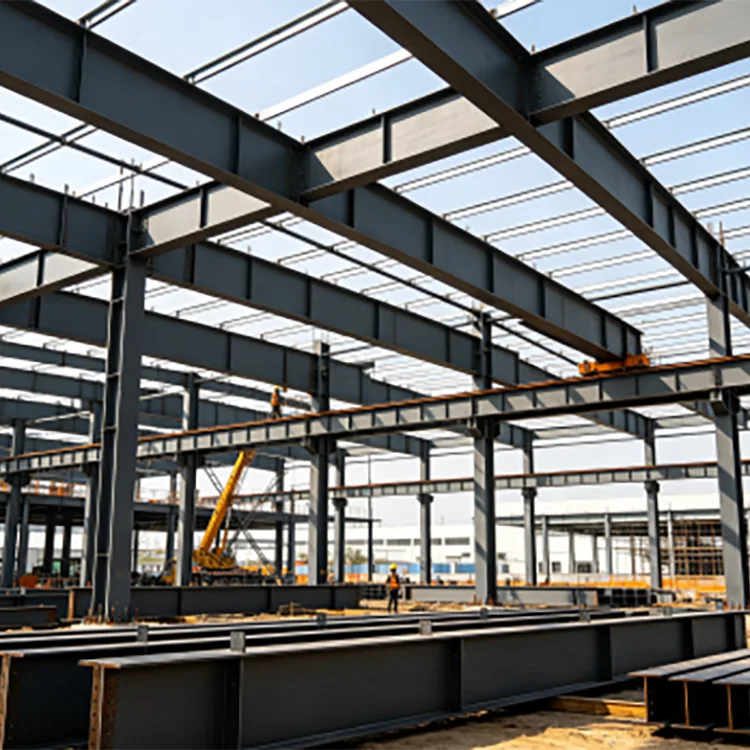

Se utiliza comúnmente para vigas de fábricas, estructuras de techos y plataformas, bases de equipos, bastidores de tuberías, estructuras de almacenes y otras estructuras de acero.
No. La geometría de sus alas y las propiedades de sección son diferentes. Una viga I no debe reemplazarse por una viga H sin verificar los requisitos estructurales.
Ninguno de los dos es universalmente mejor. La sección apropiada depende de la luz, la carga, las propiedades de la sección, las condiciones de soporte y el diseño estructural.
Q235B y Q355B son los principales grados suministrados. Se pueden discutir otros grados cuando lo requiera el proyecto.
El rango de tamaño común es 10#–63#, incluidas las secciones de las series a/b. Las dimensiones exactas y el peso unitario teórico dependen de la designación de la sección seleccionada.
Sí. Las longitudes estándar incluyen 6 m, 9 my 12 m, y se pueden realizar cortes de longitud fija según los requisitos del proyecto.
Sí. La perforación, el corte, el biselado, el enderezamiento y el desbarbado se pueden realizar según los dibujos y los requisitos de procesamiento acordados.
Sí. La viga se puede fabricar primero y luego galvanizar en caliente cuando se requiere protección adicional contra la corrosión para ambientes exteriores o húmedos.
No automáticamente. Un cambio en la calidad del acero debe compararse con la carga estructural, el tamaño de la sección y los requisitos de diseño.
El peso teórico normalmente se calcula a partir del peso unitario publicado del tramo seleccionado multiplicado por su longitud. La liquidación del peso real también se puede utilizar cuando se especifica en el contrato.
Se pueden suministrar certificados de materiales y registros de inspección acordados de acuerdo con los requisitos del proyecto. También se puede organizar una inspección por parte de terceros cuando sea necesario.
Sí. Para pedidos internacionales se puede coordinar el suministro de perfiles de acero, el corte de longitud fija, el procesamiento acordado, el agrupamiento, la documentación de inspección, la carga de contenedores y la documentación de exportación.
