Para tuberías de gran diámetro, el precio de compra más bajo no siempre es el costo más bajo del proyecto. El espesor de la pared, la calidad de la soldadura, la precisión dimensional, la protección contra la corrosión y los registros de inspección afectan la instalación, el rendimiento de la presión y el mantenimiento a largo plazo.

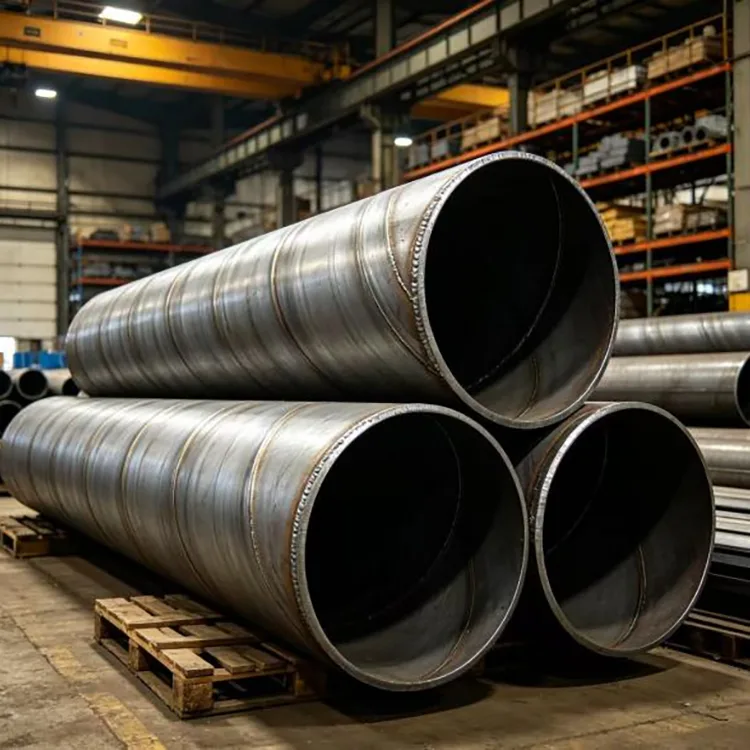

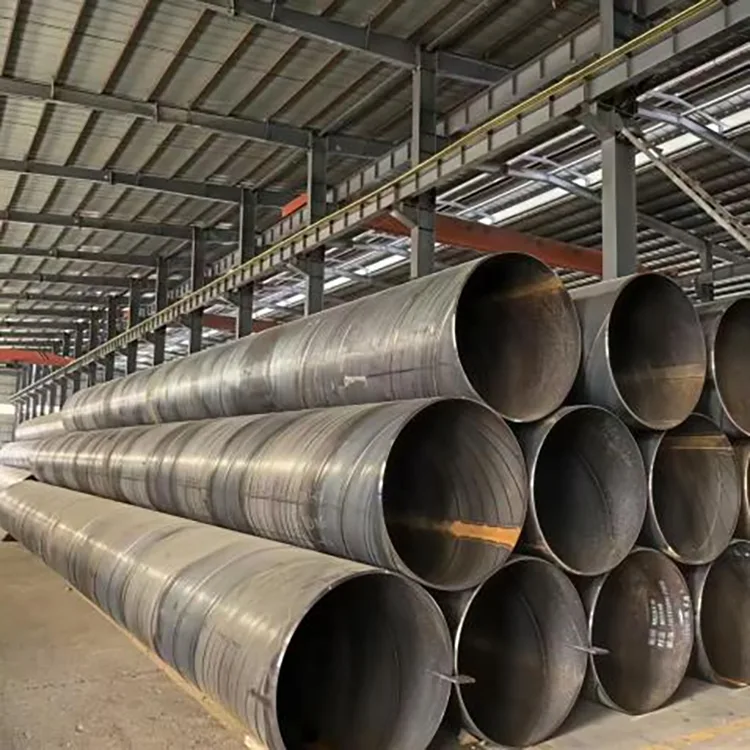

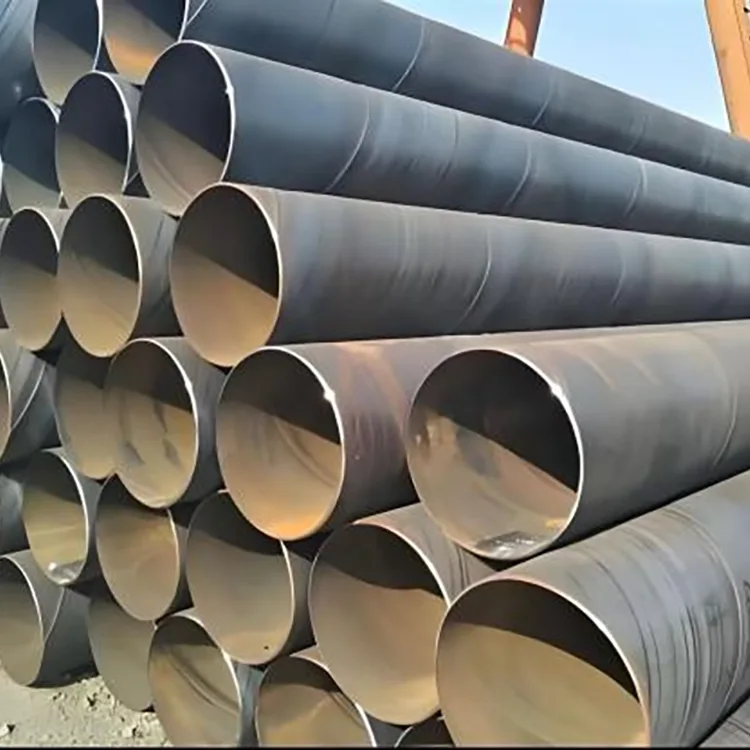

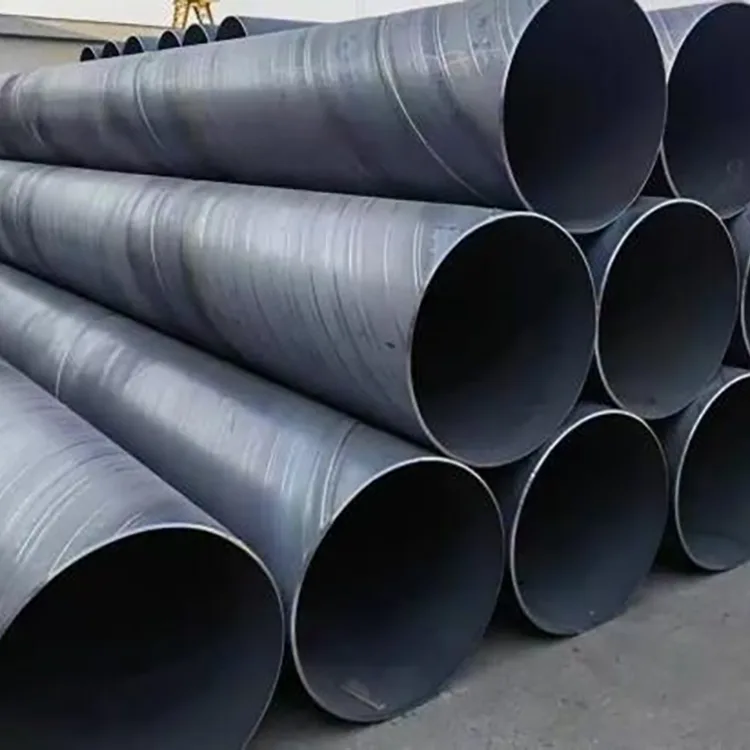

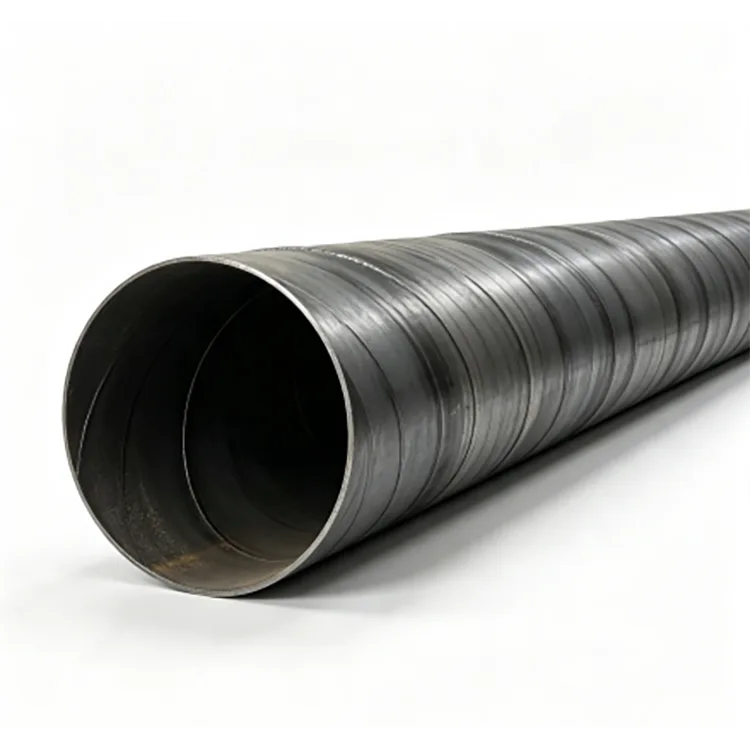

La tubería de acero soldada en espiral Rongheng se produce a partir de tiras de acero laminadas en caliente calificadas mediante conformado en espiral CNC y soldadura automática por arco sumergido de doble cara. El rango de diámetro disponible es de 219 a 3620 mm, con espesores de pared de 6 a 30 mm. Las opciones de materiales incluyen Q235B, Q355B y L245–L485, que cubren aplicaciones municipales, estructurales, de pilotes, de transmisión de agua y de tuberías comunes.
Cada orden de producción sigue un proceso de inspección definido que cubre materia prima, conformado, soldadura, dimensiones, calidad de la soldadura, pruebas hidrostáticas y condición de la superficie terminada. Para proyectos que requieren protección adicional, la tubería se puede suministrar con sistemas anticorrosión personalizados, como 3PE o recubrimiento epoxi de alquitrán de hulla, según el entorno de servicio.
El objetivo es sencillo: suministrar el espesor de pared y el material especificados, documentar las inspecciones requeridas y entregar extremos de tubería y condiciones de recubrimiento que se puedan utilizar directamente en el sitio.
La construcción soldada en espiral es particularmente adecuada para tuberías de gran diámetro porque la tira de acero se puede formar continuamente en una amplia gama de diámetros de tubería.
Rongheng suministra tuberías desde 219 mm hasta 3620 mm de diámetro exterior, con un espesor de pared de 6 a 30 mm como rango de producción estándar. Están disponibles longitudes fijas de 6 m, 9 my 12 m, mientras que se pueden producir longitudes no estándar y espesores de pared especiales según los planos y especificaciones del proyecto.
La tubería se fabrica mediante soldadura automática por arco sumergido de doble cara. El proceso de conformado y soldadura se controla para mantener una geometría de tubería y una calidad de soldadura consistentes a lo largo de toda la producción.
La soldadura interna y externa se realiza para lograr una penetración de soldadura adecuada y una unión soldada consistente. La inspección de soldadura se incorpora al proceso de control de calidad de la producción en lugar de depender únicamente de la inspección visual después de la fabricación.
Para proyectos de tuberías enterradas de agua, drenaje y presión, el espesor de la pared es una especificación de compra clave. El diámetro nominal por sí solo no determina si una tubería es adecuada para la aplicación.
Rongheng controla el espesor de la pared según las especificaciones aplicables y puede documentar los resultados del material, las dimensiones y la inspección para la aceptación del proyecto. Los compradores también pueden especificar la tolerancia del espesor de la pared, la inspección de soldadura y los requisitos de pruebas hidrostáticas en el contrato de compra.
La tubería de acero soldada en espiral desnuda se puede utilizar cuando el proyecto proporciona su propio revestimiento o cuando el entorno de servicio no requiere protección adicional contra la corrosión.
Para tuberías enterradas, áreas húmedas, suelos salinos o proyectos costeros, Rongheng puede suministrar diferentes sistemas externos de protección contra la corrosión. El recubrimiento 3PE, el recubrimiento epoxi de alquitrán de hulla y otros sistemas específicos se pueden seleccionar según las condiciones del suelo, el medio transportado, la vida útil del diseño y los requisitos del proyecto.
Para tuberías recubiertas de 3PE, la especificación de producción proporcionada puede incluir requisitos tales como:
● Resistencia al pelado: ≥50 N/cm
● Adhesión: ≥8 MPa
El sistema de recubrimiento apropiado debe confirmarse según las especificaciones del proyecto en lugar de seleccionarse únicamente por el diámetro de la tubería.
Los extremos de las tuberías se pueden mecanizar con dimensiones de bisel controladas para adaptarse al procedimiento de soldadura del cliente y a los requisitos de las juntas en campo.
La preparación final puede incluir:
● Biselado estándar
● Acabado final
● Desbarbado
● Corrección dimensional
● Preparación especial de los extremos según planos.
Esto reduce la cantidad de preparación requerida antes de soldar las juntas en el campo, especialmente para la instalación de tuberías de gran diámetro.
|
Artículo |
Especificación |
|
Producto |
Tubería de acero soldada en espiral |
|
Proceso de fabricación |
Conformado en espiral CNC + soldadura automática por arco sumergido de doble cara |
|
Diámetro externo |
219–3.620 milímetros |
|
Espesor de la pared |
6-30 milímetros |
|
Longitudes estándar |
6m / 9m / 12m |
|
Longitud personalizada |
Disponible |
|
Materiales |
Q235B, Q355B, L245–L485 |
|
Superficie |
Acero desnudo o revestimiento anticorrosión especificado |
|
Recubrimientos comunes |
3PE, alquitrán de hulla epoxi y otros sistemas especificados |
|
Estándares |
SY/T 5037-2018, GB/T 3091-2025, GB/T 9711-2017, API 5L, ASTM A252 |
|
Inspección |
Inspección dimensional, inspección visual, END de soldadura, pruebas hidrostáticas y otras pruebas específicas. |
|
Tratamiento |
Finalice el biselado, corte, recubrimiento y otros procesos personalizados |
El proceso de producción se organiza en torno a los puntos que afectan más directamente a la calidad de las tuberías de gran diámetro.
La tira de acero entrante se verifica con el grado de material requerido y las especificaciones de producción antes de formarla. Se puede proporcionar documentación del material para la trazabilidad del proyecto.
La tira de acero se nivela antes de entrar al proceso de conformado. La preparación adecuada de la tira ayuda a mantener condiciones de conformado y geometría de tubería consistentes.
La tira se forma continuamente hasta alcanzar el diámetro de espiral especificado. Los parámetros de conformado se ajustan según el diámetro de la tubería, el espesor de la pared y la calidad del material.
La soldadura automática se realiza en ambos lados de la junta en espiral. Los parámetros de soldadura se controlan según las especificaciones de la tubería, con la inspección centrada en la continuidad de la soldadura, la penetración y los posibles defectos internos.
Después de soldar, la tubería terminada se verifica y se corrige en cuanto a diámetro, redondez y rectitud dentro de las especificaciones aplicables.
Los extremos de las tuberías se cortan y biselan según los requisitos del proyecto. Se puede completar una preparación final especial antes del envío.
Cuando sea necesario, la tubería recibe el sistema de revestimiento externo especificado. El estado del recubrimiento, la adhesión y otras propiedades especificadas se inspeccionan antes de su liberación.
Las tuberías terminadas se someten a inspecciones dimensionales, de apariencia y de desempeño requeridas antes de empaquetarlas, marcarlas y enviarlas.
Las tuberías soldadas de gran diámetro deben comprarse con requisitos de inspección mensurables en lugar de depender únicamente de una declaración de fábrica como "alta calidad".
El sistema de calidad de producción de Rongheng incluye 16 puntos de control de inspección que cubren el proceso de producción y el producto terminado. Los datos de producción suministrados indican una tasa general de calificación del producto terminado del 99,97%.
La especificación de producción incluye una inspección de soldadura al 100 % mediante pruebas de rayos X y ultrasonidos para identificar defectos de soldadura que no se pueden confirmar mediante una inspección visual únicamente.
El método exacto de END, el nivel de aceptación y el formato de informe se pueden alinear con la norma aplicable o la especificación del proyecto.
Para pedidos de tuberías de presión aplicables, cada tubería puede someterse a pruebas hidrostáticas a 1,5 veces la presión de trabajo, con un período de retención de al menos 5 segundos y sin fugas durante la prueba especificada.
Para un proyecto específico, la presión de prueba, el tiempo de mantenimiento y los criterios de aceptación deben confirmarse en el acuerdo técnico antes de la producción.
La inspección cubre dimensiones clave tales como:
● Diámetro exterior
● Espesor de la pared
● Longitud de la tubería
● Redondez
● Rectitud
● Dimensiones del bisel
● Condición de la superficie
Esto es particularmente importante para tuberías de gran diámetro porque las desviaciones dimensionales pueden aumentar la alineación en campo y el trabajo de soldadura de juntas.
|
Comparación |
Suministro Rongheng |
Riesgo común en el suministro incontrolado de pequeñas fábricas |
|
Materia prima |
Fleje de acero laminado en caliente calificado |
Fuente de material poco clara o tira de acero inconsistente |
|
Espesor de la pared |
Controlado según la tolerancia especificada |
Puede ocurrir una desviación negativa excesiva |
|
Inspección de soldadura |
END 100% especificado disponible |
Inspección visual o muestreo limitado. |
|
Prueba hidrostática |
Pruebas individuales según los requisitos del pedido. |
Se pueden omitir las pruebas. |
|
Revestimiento anticorrosión |
Las especificaciones del recubrimiento se pueden documentar |
Espesor desigual o registros de recubrimiento incompletos |
|
Documentación |
Documentación de inspección y materiales disponible |
Registros de proyectos incompletos o inconsistentes |
|
Preparación final |
Biselado y acabado controlados |
Es posible que se requiera una corrección adicional del sitio |
Para las adquisiciones de ingeniería, la comparación importante no es simplemente el precio cotizado del proveedor. Los compradores deben comparar el grado del material, el espesor real de la pared, la cobertura de END, los requisitos de la prueba hidrostática, las especificaciones del recubrimiento, los documentos de inspección y las condiciones de entrega sobre la misma base técnica.
Para tuberías convencionales de suministro de agua municipal, drenaje y alcantarillado, el Q235B se selecciona comúnmente cuando los requisitos de diseño no requieren un grado de mayor resistencia.
Es adecuado cuando el diseño de ingeniería prioriza un desempeño estructural adecuado y un costo de material controlado.
Se puede considerar Q355B para aplicaciones que requieren mayor resistencia del material, incluidas ciertas aplicaciones de servicio pesado, baja temperatura o estructurales/apilamiento.
La calidad final debe seleccionarse de acuerdo con la carga de diseño, la temperatura, los requisitos de soldadura y la norma aplicable.
Para proyectos de transmisión de petróleo y gas, se pueden especificar grados de acero para tuberías como L245–L485 de acuerdo con el estándar de tubería requerido y las condiciones de diseño.
Para medios de servicio amargo o que contienen sulfuro de hidrógeno, la selección del material debe seguir las especificaciones de servicio amargo aplicables y los requisitos del proyecto en lugar de asumir que el grado de la tubería por sí solo proporciona resistencia al H₂S.
Para entornos costeros, de suelos salinos o químicamente agresivos, el material y el revestimiento deben considerarse juntos.
Cuando sea apropiado, se puede especificar un grado de acero de mayor resistencia o resistente a la intemperie, mientras que el sistema externo de protección contra la corrosión debe seleccionarse de acuerdo con las condiciones reales del suelo, el agua y la exposición.
La tubería de acero soldada en espiral se utiliza principalmente cuando el diámetro grande, la instalación a larga distancia o la capacidad estructural hacen que la formación en espiral continua sea práctica.
Tuberías de agua de gran diámetro para suministro de agua urbana, transmisión de agua cruda y mejoras de infraestructura.
Adecuado para proyectos de drenaje de gran caudal, descarga de agua de lluvia y tuberías municipales de control de inundaciones.
Se utiliza para aguas residuales, agua de proceso y otros sistemas de transmisión de fluidos de presión baja a media cuando el material seleccionado y la protección interna cumplen con los requisitos del medio.
Los tubos soldados en espiral aptos para tuberías se pueden fabricar de acuerdo con las especificaciones de tubería aplicables para aplicaciones de transmisión adecuadas.
Los tubos soldados en espiral de gran diámetro también se pueden utilizar como pilotes de tubos estructurales, incluidos cimientos y construcciones relacionadas con el sector marítimo, cuando se especifican el estándar del pilote y el espesor de pared requeridos.
Para aplicaciones enterradas, la selección de tuberías debe considerar la presión externa del suelo, el agua subterránea, los asentamientos, el sistema de revestimiento, la protección catódica y las condiciones de instalación en lugar del diámetro de la tubería únicamente.
Para un proyecto de gasoducto urbano, Rongheng suministró aproximadamente 12.000 toneladas de tubos de acero soldados en espiral L360 con revestimiento anticorrosión 3PE.
El proyecto implicaba condiciones de asentamiento complicadas en una zona urbana existente. La tubería suministrada fue fabricada y revestida según los requisitos del proyecto.
Según el historial operativo del proyecto, la tasa de fuga de tuberías reportada fue del 0,7%, con cuatro años de operación sin incidentes de seguridad registrados.
El caso demuestra por qué la trazabilidad de los materiales, la inspección de soldaduras y la protección contra la corrosión externa deben considerarse juntas en proyectos de tuberías enterradas.
Para un proyecto de renovación del drenaje urbano, Rongheng suministró aproximadamente 6.800 toneladas de tubos de acero soldados en espiral, que incluyen:
● Φ1220 × 10 mm
● Φ1420 × 12 mm
Las tuberías se suministraron con protección anticorrosión de alquitrán de hulla reforzada con epoxi.
El proyecto tenía como objetivo reemplazar las envejecidas tuberías de drenaje urbano afectadas por obstrucciones, fugas y una capacidad insuficiente de descarga de aguas pluviales. Después de tres años de operación, el registro del proyecto no informó ninguna deformación, fuga o bloqueo de la tubería, mientras que el sistema mejorado mejoró el rendimiento del drenaje de aguas pluviales durante las fuertes lluvias.
Antes de solicitar una cotización de tubos de acero soldados en espiral, proporcione al proveedor la siguiente información:
Especifique el diámetro exterior y el espesor de pared requerido en lugar de solo el diámetro.
El agua, las aguas residuales, el gas, el petróleo y los fluidos industriales pueden requerir diferentes requisitos de inspección, protección interna y materiales.
Proporcione la presión de diseño y la temperatura de funcionamiento cuando corresponda para que el espesor de la pared y los requisitos de prueba puedan revisarse correctamente.
Indique si la tubería está enterrada, sobre el suelo, bajo el agua, costera, en suelo salino o expuesta a corrosión química.
Especifique 3PE, alquitrán de hulla epoxi, acero desnudo u otro sistema de recubrimiento, junto con el espesor del recubrimiento y los requisitos de inspección.
Confirme longitudes fijas de 6 m, 9 m, 12 m o personalizadas, junto con las dimensiones del bisel y los requisitos de soldadura en campo.
Para proyectos importantes, incluya certificados de materiales, informes dimensionales, informes de END, registros de pruebas hidrostáticas y registros de inspección de recubrimientos en las especificaciones de compra.
Rongheng admite la producción personalizada para pedidos de ingeniería en lugar de limitar el suministro a tamaños de stock estándar.
Las opciones disponibles incluyen:
● Diámetros exteriores no estándar
● Espesores de pared especiales
● Longitudes fijas de 6 a 12 m y otras longitudes especificadas
● Biselado de extremos de tubería
● Preparación especial de las puntas
● 3PE y otros sistemas de recubrimiento anticorrosión
● Recubrimiento epoxi de alquitrán de hulla
● Accesorios de tubería especiales y secciones fabricadas según planos.
● Inspección y documentación específicas del proyecto.
Para pedidos de gran volumen, los cronogramas de producción y entrega se pueden coordinar de acuerdo con las secuencias de instalación del proyecto.
Para pedidos de infraestructura grandes, los compradores pueden organizar una inspección de fábrica y revisar los registros de producción e inspección antes del envío.
Rongheng proporciona:
● Asistencia para la selección técnica de pedidos anticipados
● Revisión de especificaciones
● Actualizaciones del progreso de la producción.
● Arreglos de inspección de fábrica
● Documentación de materiales e inspección.
● Coordinación de envíos
● Consulta técnica relacionada con la instalación.
● Soporte técnico posventa
Para proyectos importantes, el progreso de la producción también se puede seguir a través de actualizaciones visuales para que los compradores puedan coordinar los cronogramas de envío y de instalación en el sitio con anticipación.
Está formado a partir de una tira de acero en forma de espiral y soldado a lo largo de la junta helicoidal. Este método de fabricación es particularmente práctico para tuberías de gran diámetro.
La tubería soldada con costura recta utiliza una soldadura longitudinal y comúnmente se selecciona para diferentes rangos de diámetro y requisitos de aplicación. Ninguna construcción es automáticamente mejor para cada proyecto; El diámetro, el espesor de la pared, la presión, el método de instalación, el grado del material y el estándar aplicable deben determinar la selección.
El rango de producción estándar es de 219 a 3620 mm de diámetro exterior y de 6 a 30 mm de espesor de pared. Las longitudes fijas estándar incluyen 6 m, 9 my 12 m, con longitudes no estándar y espesores de pared especiales disponibles para pedidos de proyectos.
Sí. La producción personalizada puede cubrir el diámetro, el espesor de la pared, la longitud fija, el biselado de los extremos de las tuberías, la preparación especial de los extremos, el revestimiento y otros requisitos que se muestran en los planos de ingeniería.
Sí. Es ampliamente aplicable a sistemas de tuberías de agua, drenaje y otros enterrados cuando el espesor de la pared de la tubería, la calidad del material, el revestimiento externo, el método de instalación y los cálculos estructurales cumplen con los requisitos del proyecto.
Para tuberías enterradas, los compradores deben prestar especial atención a las condiciones del suelo, las aguas subterráneas, los asentamientos, la protección contra la corrosión y el tratamiento de las juntas en el campo.
No juzgue el producto únicamente por su tamaño o peso nominal. Especifique el espesor de pared requerido y la tolerancia aplicable en el contrato de compra, y solicite certificados de materiales y registros de inspección dimensional.
Para proyectos grandes, la inspección entrante también puede incluir mediciones aleatorias del espesor de la pared en múltiples posiciones de la tubería.
La especificación de producción admite la inspección de soldaduras 100 % por rayos X y ultrasonidos, y el nivel de aceptación aplicable está determinado por la norma pertinente o la especificación del proyecto.
Los informes de inspección se pueden proporcionar como parte de la documentación de calidad del proyecto.
Sí. Para pedidos de tuberías de presión aplicables, la prueba hidrostática se puede realizar tubería por tubería a 1,5 veces la presión de trabajo, con un período de retención de 5 segundos o más y sin fugas bajo las condiciones de prueba especificadas.
Depende del entorno de instalación y de la vida útil del diseño.
Para tuberías enterradas, comúnmente se considera 3PE cuando se requiere una fuerte protección contra la corrosión externa. También se pueden especificar sistemas de alquitrán de hulla epoxi para proyectos adecuados. Las aplicaciones en suelos costeros y salinos requieren especial atención a la selección del recubrimiento, su continuidad y la protección de las juntas de campo.
Sí. Los compradores pueden concertar una visita a la fábrica que abarque las áreas de producción, las instalaciones de inspección, el almacenamiento de tubos terminados y la documentación de calidad relevante. El progreso de la producción también se puede seguir a través de actualizaciones en vídeo durante el período de fabricación.
Como mínimo, proporcione el diámetro exterior, el espesor de la pared, la calidad del material, la longitud de la tubería, la cantidad, la norma aplicable, el medio transportado, la presión de trabajo, los requisitos de recubrimiento y la preparación del extremo.
Para obtener una cotización de ingeniería completa, también son útiles los dibujos, los requisitos de inspección y el cronograma de entrega.
Para los tubos de acero soldados en espiral, cuatro elementos merecen especial atención durante la adquisición: espesor de pared real, END de soldadura, pruebas hidrostáticas y revestimiento anticorrosión.
Estos requisitos se pueden escribir directamente en el acuerdo técnico para que las cotizaciones de los proveedores se puedan comparar sobre la misma base. Para proyectos de infraestructura de gran volumen, los compradores también pueden organizar una inspección de fábrica y revisar el proceso de producción e inspección antes del envío.
