RonghengsuministrosCanal en U conformado en fríoperfiles de acero para soportes de equipos industriales, marcos estructurales, soportes de tuberías, componentes integrados y otras aplicaciones de fabricación de acero. Fabricadas mediante la formación progresiva de tiras de acero a temperatura ambiente, estas secciones en forma de U ofrecen una combinación práctica de geometría controlada, uso eficiente de materiales y dimensiones personalizables para proyectos que requieren componentes de acero confiables y listos para instalar.
El canal en U conformado en frío es un perfil de acero fabricado doblando tiras de acero a temperatura ambiente en una sección transversal en forma de U. Su geometría abierta lo hace adecuado para bases de equipos, estructuras guía, marcos de soporte, gabinetes y diversos conjuntos fabricados. En comparación con las secciones convencionales más pesadas, los perfiles conformados en frío pueden proporcionar un equilibrio útil entre resistencia y peso cuando se diseñan adecuadamente para las cargas previstas. Rongheng ofrece opciones de acero Q235B y Q355B, tamaños de perfil U80–U300, espesores de 0,8–3,0 mm y longitudes estándar de 6, 9 o 12 metros, sujeto a las especificaciones del producto. Esta guía explica los métodos de fabricación, las ventajas prácticas, las aplicaciones, las especificaciones técnicas, las consideraciones de compra y los requisitos de mantenimiento para ayudar a los compradores a seleccionar el canal de acero adecuado para sus proyectos.
1. ¿Qué es el canal en U conformado en frío?
2. ¿Cómo se fabrica el canal en U conformado en frío?
3. ¿Cuáles son las principales ventajas?
4. ¿Dónde se utiliza el canal en U conformado en frío?
5. ¿Qué especificaciones técnicas son más importantes?
6. Canal en U conformado en frío versus canal de acero laminado en caliente
7. Cómo elegir el canal en U adecuado
8. Control de Calidad y Mantenimiento

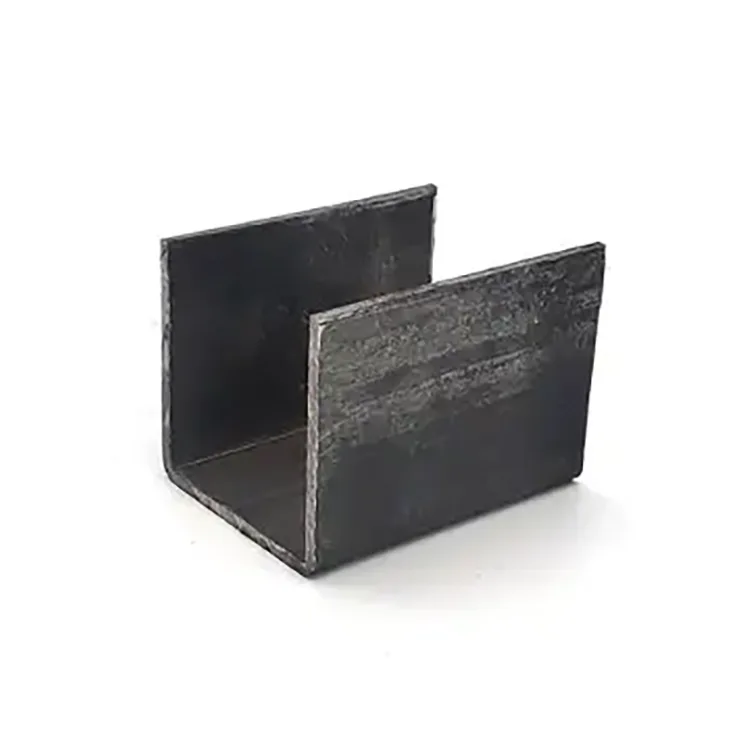

El canal en U conformado en frío es una sección de acero abierta con un alma central y dos alas que se extienden en la misma dirección. Esta configuración crea un perfil en forma de U que se puede integrar en estructuras de soporte, conjuntos de montaje, marcos de equipos y otros componentes fabricados.
A diferencia del acero de canal laminado en caliente, que obtiene su forma mediante laminación a alta temperatura, el canal en U conformado en frío se produce doblando progresivamente tiras de acero a temperatura ambiente. Este método de fabricación permite adaptar las dimensiones del perfil y la geometría de las bridas a aplicaciones específicas.
Los canales conformados en frío son particularmente útiles cuando un proyecto requiere componentes de acero relativamente livianos, dimensiones repetibles y una fabricación sencilla. Su rendimiento depende del grado del acero, el espesor, la geometría de la sección, el diseño de la conexión y las cargas aplicadas. Por lo tanto, seleccionar un perfil adecuado requiere algo más que comparar sus dimensiones externas.
Rongheng proporciona perfiles de acero conformados en frío para aplicaciones industriales y estructurales, con opciones estándar y personalizadas disponibles según los requisitos del proyecto. Los compradores pueden revisar la información del producto Canal en U conformado en frío para evaluar las especificaciones y los servicios de procesamiento disponibles.
El proceso de fabricación está diseñado para convertir una tira de acero plana en un perfil consistente de sección abierta. Dependiendo de la línea de producción y los requisitos del pedido, las etapas principales suelen incluir la preparación del material, el conformado, la inspección dimensional y las operaciones de acabado.
La producción comienza con flejes de acero seleccionados según el grado, espesor, propiedades mecánicas y aplicación requeridos. Rongheng enumera Q235B y Q355B entre sus opciones de materiales disponibles para esta gama de productos.
El grado apropiado debe confirmarse con la norma de diseño aplicable y las especificaciones del proyecto en lugar de seleccionarse únicamente sobre la base de la resistencia nominal.
La tira de acero pasa a través de una secuencia de rodillos formadores que crean gradualmente el alma central y las alas. El conformado progresivo distribuye la deformación en varias etapas, lo que ayuda a establecer la geometría de la sección transversal requerida.
La alineación de los rodillos, la consistencia del material y la condición de las herramientas pueden afectar la rectitud, los ángulos de las bridas y la uniformidad dimensional.
Una vez formado el perfil requerido, se puede cortar a las longitudes especificadas. Dependiendo del pedido, el procesamiento adicional puede incluir orificios preperforados, ranuras y otras dimensiones personalizadas diseñadas para simplificar la instalación.
Las secciones terminadas deben compararse con las especificaciones acordadas. Los puntos de inspección relevantes pueden incluir dimensiones del alma, dimensiones del ala, espesor, longitud, rectitud y condición de la superficie visible.
Confirme el plan de inspección y la documentación aplicables con el proveedor antes de la producción, especialmente para proyectos con tolerancias dimensionales estrictas o requisitos de cumplimiento estructural.
El conformado en frío permite a los fabricantes producir perfiles a partir de flejes de acero sin utilizar la misma ruta de conformado en caliente que los canales laminados en caliente convencionales. Para aplicaciones donde el diseño permite secciones relativamente delgadas, este enfoque puede reducir el peso de los componentes y el consumo de material.
Sin embargo, un acero más fino no es automáticamente más económico. El diseño final debe tener en cuenta la capacidad de carga, el pandeo local, la deflexión, la resistencia de la conexión y la vida útil requerida.
El perfilado progresivo admite dimensiones de sección transversal repetibles en tiradas de producción. La coherencia es importante cuando se deben alinear varios canales con soportes, sujetadores, placas de montaje u otros componentes de acero.
Para los contratistas de fabricación, la consistencia dimensional puede reducir las dificultades de instalación y los ajustes innecesarios durante el montaje.
El perfil abierto en forma de U proporciona superficies accesibles para posicionamiento y conexión. Dependiendo del diseño, se puede cortar, perforar, perforar o incorporar en conjuntos soldados.
Las longitudes precortadas y los orificios colocados con precisión también pueden reducir parte del procesamiento secundario en el sitio de instalación, siempre que los detalles de fabricación hayan sido confirmados antes de la fabricación.
Los proyectos industriales rara vez comparten requisitos dimensionales idénticos. Las longitudes personalizadas, las posiciones de los orificios, las ranuras y las dimensiones no estándar pueden ayudar a hacer coincidir un canal con un marco de soporte o conjunto de equipo en particular.
Los compradores deben proporcionar dibujos de ingeniería o especificaciones dimensionales claras para garantizar que la sección suministrada coincida con la instalación prevista.
El acero conformado en frío puede ofrecer un equilibrio eficaz entre resistencia y peso cuando su geometría y espesor son apropiados para las cargas previstas. El rendimiento estructural final depende de algo más que la calidad del acero: la profundidad del alma, el ancho del ala, el espesor, la longitud sin soporte, los arriostramientos y los detalles de la conexión son todos importantes.
Para aplicaciones de carga, los ingenieros deben verificar la sección utilizando el estándar de diseño aplicable en lugar de confiar en descripciones generales del producto.
El perfil abierto hace que el canal en U conformado en frío sea adecuado para una amplia gama de aplicaciones industriales y de fabricación en interiores.
Para instalaciones al aire libre, ambientes húmedos o lugares expuestos a sustancias corrosivas, los compradores deben evaluar la necesidad de galvanizar, pintar u otro sistema de protección contra la corrosión adecuado. No se debe asumir automáticamente que una sección conformada en frío sin recubrimiento es adecuada para una exposición al aire libre a largo plazo.
Elegir el canal en U correcto requiere una comprensión clara de la gama de perfiles disponible y de las condiciones de trabajo reales. La información de producto listada de Rongheng proporciona las siguientes especificaciones de referencia.
| Artículo de especificación | Opción disponible | Consideración de compra |
|---|---|---|
| Tamaño del perfil | U80-U300 | Confirme la profundidad exacta del alma, las dimensiones del ala y el dibujo de la sección. |
| Grado de acero | Q235B, Q355B | Haga coincidir el grado con las cargas de diseño y los estándares aplicables. |
| Grosor de la pared | 0,8–3,0 mm | Verifique los requisitos de carga, el pandeo local y el rendimiento de la conexión. |
| Longitud estándar | 6m, 9m o 12m | Seleccione longitudes que se ajusten a los planes de transporte e instalación. |
| Servicio de corte | Corte personalizado disponible | Confirme la longitud terminada y la tolerancia dimensional. |
| Procesamiento de agujeros | Orificios y ranuras preperforados disponibles | Proporcione dibujos de diámetro, espaciado y posición de los orificios. |
| Dimensiones no estándar | Se pueden discutir requisitos personalizados | Confirme la viabilidad, las herramientas, el costo y el tiempo de entrega. |
| Protección de superficies | Confirmar el acabado requerido con el proveedor. | Considere la humedad, la exposición a la corrosión y las necesidades de mantenimiento. |
Importante:Estas especificaciones son una referencia para la selección de productos, no un sustituto de una ficha técnica específica del proyecto. Confirme las dimensiones exactas de la sección, las tolerancias, los certificados de materiales, el acabado superficial y los estándares aplicables en la documentación de compra.
Tanto las secciones de canal conformadas en frío como las laminadas en caliente tienen funciones prácticas en la fabricación de acero. La mejor elección depende de los requisitos estructurales, las dimensiones disponibles, las tolerancias de fabricación y el costo del proyecto.
| Factor de comparación | Canal en U conformado en frío | Canal de acero laminado en caliente |
|---|---|---|
| Método de fabricación | Fleje de acero formado progresivamente a temperatura ambiente. | Acero moldeado mediante un proceso de laminación en caliente. |
| Diseño de sección típico | A menudo es adecuado para perfiles livianos y de paredes relativamente delgadas. | Comúnmente disponible en secciones de canales estructurales convencionales. |
| Personalización dimensional | La geometría y el procesamiento del perfil se pueden adaptar a requisitos específicos. | La selección generalmente sigue los rangos de secciones laminadas disponibles, con fabricación adicional según sea necesario |
| Consideraciones de peso | Puede reducir el peso cuando el diseño permite secciones más delgadas. | A menudo seleccionado para aplicaciones estructurales más pesadas que requieren propiedades de sección adecuadas. |
| Usos típicos | Soportes de equipos, marcos, guías y fabricación en acero liviano. | Marcos estructurales, soportes y aplicaciones que requieren secciones más pesadas adecuadas. |
| Requisitos de diseño | Verifique las propiedades locales de pandeo, deflexión, conexiones y secciones. | Verifique las propiedades de la sección, carga, conexiones y estándares estructurales aplicables. |
Ninguno de los métodos de fabricación es universalmente superior. Los perfiles conformados en frío pueden ser ventajosos para aplicaciones livianas y fabricación personalizada, mientras que los canales laminados en caliente pueden ser más apropiados para proyectos que requieren secciones más pesadas. Los ingenieros deben comparar las propiedades reales de la sección y la capacidad de diseño verificada antes de tomar una decisión final.
Una decisión de compra confiable comienza con la aplicación y no solo con el nombre del producto. Los siguientes pasos pueden ayudar a los gerentes de proyectos, ingenieros y equipos de adquisiciones a definir sus requisitos.
Identifique las cargas, el tramo sin soporte, las condiciones de soporte, la disposición de las conexiones y el entorno de servicio esperado. Para aplicaciones estructurales, proporcione estos detalles al ingeniero responsable para que la sección pueda seleccionarse y verificarse adecuadamente.
Especifique la profundidad del alma, el ancho del ala, el espesor del material, el ángulo del ala y cualquier requisito geométrico adicional. Es posible que una etiqueta de tamaño de sección por sí sola no describa todas las dimensiones necesarias para una fabricación precisa.
Q235B y Q355B son opciones disponibles enumeradas para la gama de canales en U conformados en frío de Rongheng. El grado apropiado debe seleccionarse de acuerdo con el cálculo del diseño, el estándar de material aplicable y la documentación del proyecto.
Determine las longitudes requeridas, la ubicación de los orificios, las ranuras y otros detalles de procesamiento antes de realizar el pedido. Los dibujos completos ayudan a reducir las modificaciones del sitio y evitan discrepancias entre los perfiles entregados y los componentes de instalación.
Los equipos de adquisiciones deben evaluar el costo completo, incluyendo:
Este enfoque ayuda a los compradores a comparar cotizaciones de manera consistente e identificar la opción más adecuada para el proyecto.
La calidad del producto afecta la eficiencia de la instalación, el rendimiento estructural y la confiabilidad a largo plazo de los conjuntos fabricados. Los compradores deben establecer requisitos de inspección claros antes de que comience la fabricación.
Verifique la profundidad del alma, el ancho del ala, el espesor, la longitud total, la rectitud y otras dimensiones críticas con el plano aprobado. Para los componentes utilizados en conjuntos, la compatibilidad dimensional es especialmente importante.
Confirme el grado del acero y solicite la documentación del material relevante cuando lo requiera el proyecto. La identificación y trazabilidad de materiales pueden ser importantes para aplicaciones reguladas o de carga.
Inspeccione el perfil en busca de daños visibles, deformaciones y condiciones que puedan interferir con la fabricación o el recubrimiento. Si se especifica protección contra la corrosión, confirme el tipo de recubrimiento y los criterios de inspección aplicables.
Para aplicaciones estructurales exigentes, la inspección y aceptación deben seguir las especificaciones del proyecto y los estándares de ingeniería aplicables. Los requisitos de mantenimiento deben reflejar el entorno de servicio real y el sistema de protección de superficies seleccionado.
El canal en U conformado en frío se produce doblando progresivamente tiras de acero a temperatura ambiente, mientras que el canal de acero laminado en caliente convencional se moldea mediante laminado en caliente. Las secciones conformadas en frío se utilizan a menudo para perfiles livianos y fabricación personalizada, mientras que los canales laminados en caliente se seleccionan comúnmente para aplicaciones estructurales más pesadas. La elección adecuada depende de las dimensiones requeridas, las propiedades de la sección y las cargas de diseño.
Rongheng enumera Q235B y Q355B como opciones de materiales disponibles para su gama de productos de canal en U conformado en frío. Los compradores deben confirmar el grado requerido, las propiedades mecánicas, la documentación del material y los estándares aplicables antes de realizar el pedido.
Sí. Las opciones enumeradas incluyen cortes personalizados, orificios preperforados, ranuras y dimensiones no estándar sujetas a confirmación. Los compradores deben proporcionar dibujos detallados, dimensiones, cantidades y requisitos de procesamiento para que el proveedor pueda evaluar la viabilidad y los detalles de la cotización.
Puede utilizarse en exteriores cuando el material, el diseño estructural y el sistema de protección contra la corrosión sean apropiados para el medio ambiente. El acero sin recubrimiento puede requerir protección adicional contra la humedad y la exposición a la corrosión. Los compradores deben confirmar con el proveedor el tratamiento de superficie disponible y las condiciones de servicio esperadas.
La selección depende de la carga aplicada, la luz, las condiciones de soporte, el diseño de la conexión, el grado del acero y los requisitos estructurales aplicables. Para aplicaciones de carga, un ingeniero calificado debe verificar las propiedades de la sección y la capacidad estructural. Rongheng puede revisar las dimensiones especificadas y la información del proyecto para ayudar a identificar opciones de productos adecuadas.
Proporcione el tamaño de perfil requerido, las dimensiones del alma y de las bridas, el espesor, la calidad del acero, la longitud, la cantidad, el acabado de la superficie y cualquier requisito de orificio o ranura. Para proyectos estructurales, incluya los planos relevantes, la aplicación prevista y las normas técnicas. Estos detalles ayudan al proveedor a preparar una cotización y una propuesta de entrega más precisas.
El canal en U conformado en frío es un práctico perfil de acero para soportes de equipos, marcos industriales, estructuras guía, componentes integrados y otras aplicaciones de fabricación donde la geometría de la sección, la eficiencia del material y la compatibilidad de la instalación son importantes. Elegir el producto adecuado requiere una cuidadosa consideración del grado del acero, el espesor, las dimensiones del perfil, las cargas aplicadas, la exposición a la corrosión y los requisitos de procesamiento. Rongheng ofrece opciones Q235B y Q355B, tamaños de perfil U80–U300 y servicios de procesamiento personalizados según especificaciones confirmadas. Si busca canales de acero para un proyecto industrial, ensamblaje de equipos o requisitos de fabricación personalizados,contáctanospara analizar sus dibujos, requisitos técnicos, cantidad del pedido y expectativas de entrega. Una especificación claramente definida es el primer paso hacia una solución de suministro de acero confiable y rentable.
