Las tuberías de alta temperatura no se pueden seleccionar únicamente por el tamaño de la tubería. La temperatura de trabajo, la presión, el medio de servicio, el tiempo de operación y la calidad del material afectan el rendimiento requerido de la tubería. Esta tubería de acero al carbono sin costura para alta temperatura está diseñada para aplicaciones de alta temperatura y alta presión donde las tuberías de acero al carbono comunes pueden no proporcionar suficiente estabilidad a largo plazo.
El tubo se fabrica utilizando tecnología de producción de tubos de acero sin costura, lo que le da una estructura continua sin costura de soldadura longitudinal. El calentamiento, perforación, laminado, dimensionamiento, enfriamiento y enderezamiento controlados ayudan a mantener una pared de tubería densa y uniforme. La tubería terminada es adecuada para vapor a alta temperatura, agua caliente y fluidos de proceso, con opciones de procesamiento disponibles para diferentes requisitos de instalación.
La exposición prolongada al calor puede hacer que las tuberías de acero al carbono pierdan estabilidad dimensional o desarrollen deformaciones cuando el material y las condiciones de operación no coinciden adecuadamente. Por esta razón, la tubería está diseñada según límites específicos de temperatura y presión en lugar de ser tratada como una tubería sin costura de uso general.
En servicio continuo a 425°C, la tubería está diseñada para mantener dimensiones estables y resistir la deformación plástica y la expansión del diámetro. Esto es particularmente importante para tuberías que permanecen a temperaturas elevadas durante largos períodos de operación.
Las tuberías industriales pueden experimentar calentamiento y enfriamiento repetidos en lugar de una temperatura constante. La tubería está diseñada para resistir los ciclos térmicos y reducir el riesgo de agrietamiento asociado con los cambios repetidos de temperatura.
La presión nominal de alta temperatura es de 10 MPa a una temperatura constante de 425 °C. Para un proyecto real, la capacidad de presión aún se debe comparar con el tamaño de la tubería, el espesor de la pared, la calidad del material, la temperatura de diseño y el código de ingeniería aplicable.
El uso de materias primas de acero al carbono controladas y la fabricación sin costuras ayudan a proporcionar una pared de tubería densa con una continuidad material constante. Esto es importante para aplicaciones donde los defectos localizados podrían convertirse en un problema bajo temperatura y presión sostenidas.
|
Artículo |
Especificación |
|
Nombre del producto |
Tubería de acero al carbono sin costura de alta temperatura |
|
Material común |
20G, ASTM A106 Gr.B y otros grados especificados |
|
Temperatura máxima de servicio continuo |
425ºC |
|
Temperatura de servicio a corto plazo |
Hasta 450°C |
|
Presión nominal de alta temperatura |
10 MPa a 425°C de temperatura constante |
|
Normas aplicables |
GB/T 9948, ASTM A106 Gr.B |
|
Medios aplicables |
Vapor a alta temperatura, agua a alta temperatura, fluidos de proceso a alta temperatura |
|
Vida útil reclamada |
Más de 8 años de funcionamiento continuo sin fallos |
|
Opciones de procesamiento |
Corte de longitud fija, biselado, pulido de paredes internas |
El material correcto depende de la temperatura de funcionamiento real y de las condiciones de servicio. No se deben sustituir diferentes grados simplemente porque las dimensiones nominales de la tubería sean las mismas.
Para tuberías de vapor de media y baja presión, aceite de transferencia de calor y agua caliente, la tubería de acero sin costura 20G según GB 3087 es la opción preferida en el esquema de selección suministrado.
Como alternativa se puede utilizar ASTM A106 Gr.B.
GB/T 8163 20# debe considerarse con cautela y está destinado a líneas secundarias no críticas de baja presión en lugar de un servicio exigente de alta temperatura.
Para servicio continuo de vapor a alta temperatura a largo plazo, utilice 20G según GB 3087 o ASTM A106 Gr.B según el diseño del proyecto.
Para este rango de temperatura, la documentación del material debe incluir las propiedades mecánicas de alta temperatura requeridas y los registros de pruebas no destructivas cuando lo especifique el proyecto.
El GB/T 8163 20# ordinario no debe sustituirse por una tubería específica de alta temperatura simplemente para reducir el costo de compra.
En este rango de temperaturas, las tuberías de acero al carbono sólo deben considerarse para servicio intermitente o de corto plazo.
Se requiere una evaluación de la fluencia y se deben acortar los intervalos de inspección cuando se utiliza acero al carbono temporalmente. Para el diseño de ingeniería formal, se prefiere el acero de aleación de cromo-molibdeno.
La tubería sin costura de acero al carbono no debe usarse para operaciones a largo plazo por encima de 450°C.
La guía de selección suministrada recomienda aceros aleados resistentes al calor como:
● 15CrMoG — hasta 510°C
● 12Cr1MoVG — hasta 570°C
La selección final del material debe seguir el diseño de ingeniería real, las condiciones de operación y los estándares aplicables.

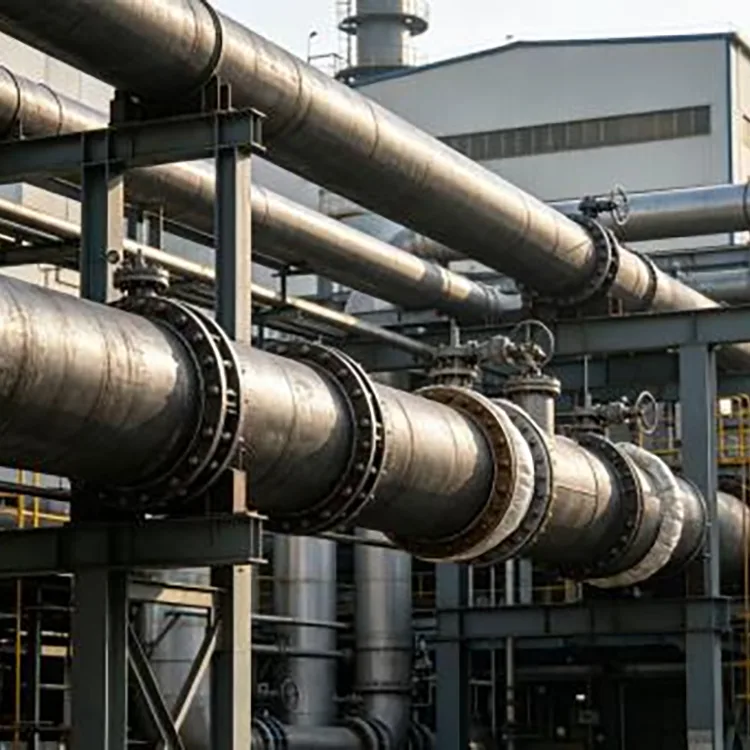

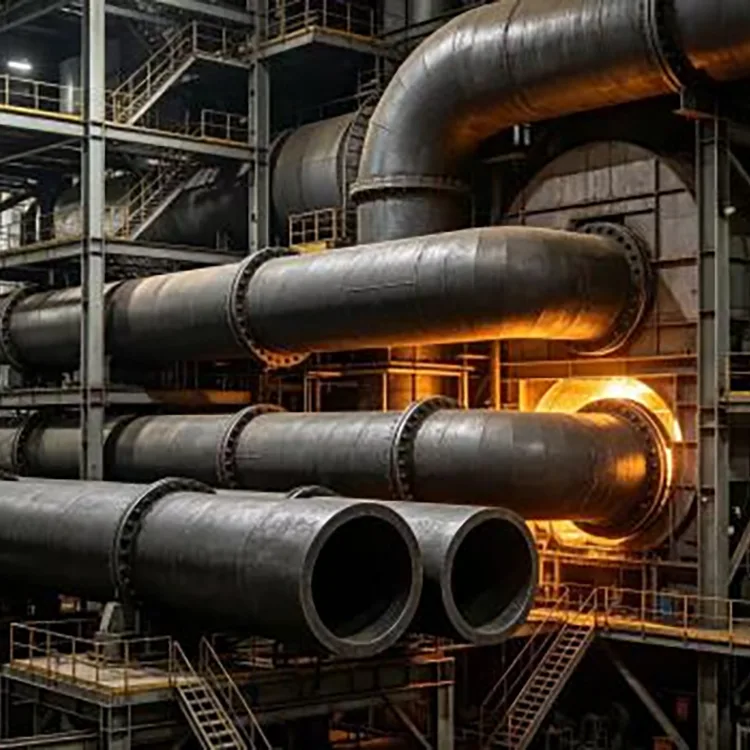

Esta tubería se utiliza principalmente en sistemas donde la temperatura y la presión se mantienen durante períodos prolongados.
Las aplicaciones típicas incluyen:
Se utiliza para tuberías auxiliares alrededor de calderas de centrales eléctricas y otros equipos de energía térmica donde se transporta agua caliente o vapor en condiciones operativas controladas.
Adecuado para la transmisión de vapor a alta temperatura en plantas industriales, incluidas líneas de vapor de proceso y tuberías de soporte.
Se utiliza para fluidos de proceso de alta temperatura donde el grado de acero al carbono seleccionado es compatible con la temperatura, presión y medio de funcionamiento.
Se aplica en sistemas de recuperación de calor residual donde es necesario transferir fluidos calientes o vapor entre equipos de proceso.
Se utiliza para tuberías conectadas a intercambiadores de calor de alta temperatura y equipos térmicos relacionados.
La selección correcta también significa saber cuándo no se debe utilizar una tubería.
Este producto no está recomendado para:
● Medios ácidos o alcalinos fuertemente corrosivos
● Servicio a largo plazo por encima de 450°C
● Condiciones de baja temperatura/alta presión que requieren grados de tubería dedicados a baja temperatura
Para medios especiales o temperaturas extremas, se debe reevaluar el material en lugar de forzar una solución de acero al carbono para una aplicación inadecuada.
Para tuberías de alta temperatura, el control de fabricación está estrechamente relacionado con el rendimiento mecánico y dimensional final. El sistema de suministro de Rongheng cubre la producción y el procesamiento de tubos de acero sin costura, con controles de calidad realizados desde el material entrante hasta la inspección del producto terminado.
La ruta general de fabricación incluye:
Inspección de materia prima → Calentamiento → Perforación → Laminado → Dimensionado → Enfriamiento → Enderezado → Corte → Inspección de superficie → Pruebas no destructivas cuando sea necesario → Inspección final → Embalaje y envío
Antes de la producción, los materiales de acero entrantes se verifican con respecto al grado requerido y las especificaciones de compra. La documentación del material, la composición química y las propiedades mecánicas se revisan según los requisitos del pedido.
Para grados específicos como 20G y ASTM A106 Gr.B, el material debe corresponderse con la norma aplicable y la documentación del proyecto.
El tocho de acero preparado se calienta a la temperatura de procesamiento requerida y se perfora para formar la sección hueca inicial. El control del calentamiento es importante porque un calentamiento excesivo o insuficiente puede afectar el conformado posterior y la estructura final de la tubería.
La carcasa hueca pasa por las etapas de laminado y dimensionamiento para obtener el diámetro exterior y el espesor de pared requeridos.
El control dimensional en esta etapa se centra en:
● Diámetro exterior
● Espesor de la pared
● Uniformidad de la pared
● Longitud de la tubería
● Rectitud
Después del conformado, se utiliza enfriamiento controlado y enderezamiento para estabilizar las dimensiones de la tubería. La rectitud se verifica antes de que la tubería proceda al procesamiento final.
La tubería se puede suministrar en las longitudes requeridas. El corte de longitud fija, el biselado de los extremos de los tubos y el pulido de las paredes internas se pueden realizar de acuerdo con las especificaciones confirmadas del pedido.
Las tuberías de alta temperatura a menudo se instalan en sistemas donde reemplazar una sección defectuosa significa apagar el equipo. Por esta razón, el control de calidad debe abarcar más que la inspección de apariencia y dimensiones.
El proceso de inspección de Rongheng puede incluir:
La calidad del acero, la documentación del material y las propiedades químicas y mecánicas requeridas se comparan con las especificaciones de compra.
Se verifican el diámetro exterior, el espesor de la pared, la longitud y la rectitud para confirmar que la tubería terminada cumple con los requisitos acordados.
La superficie de la tubería se revisa para detectar defectos visibles, oxidación excesiva y otras condiciones que puedan afectar el uso o procesamiento posterior.
Cuando lo requiera el pedido o el proyecto de ingeniería, se pueden organizar pruebas no destructivas para identificar discontinuidades internas que no se pueden confirmar mediante inspección visual.
Los tubos terminados se verifican según las especificaciones y el lote de producción antes del embalaje. La cantidad, dimensiones, marcas y documentos de inspección requeridos se confirman antes del envío.
Para proyectos de ingeniería, no basta con recibir las especificaciones correctas en el primer envío. Si el proyecto requiere varios lotes, las diferencias entre los envíos pueden crear problemas durante la instalación y la aceptación del sitio.
Rongheng organiza la producción y la inspección de acuerdo con los requisitos del pedido confirmado. Para adquisiciones repetidas, el grado del material original, las dimensiones, los requisitos de procesamiento y las condiciones de inspección se pueden utilizar como referencia para lotes posteriores.
Este enfoque es particularmente útil para proyectos que requieren entregas múltiples de la misma especificación de tubería.
Diferentes lugares de instalación requieren diferentes longitudes de tubería y condiciones finales. Rongheng puede organizar procesos posteriores según dibujos o especificaciones confirmados.
El procesamiento disponible incluye:
● Corte de longitud fija
● Biselado del extremo del tubo
● Pulido de paredes internas
● Otros requisitos de procesamiento acordados
Para pedidos de ingeniería a granel, los compradores deben proporcionar el grado de tubería, el tamaño, el espesor de pared, la longitud, la temperatura de trabajo, la presión de trabajo, el medio de servicio y los requisitos de inspección requeridos antes de la cotización.
Esto permite que la especificación de la tubería coincida con la aplicación real en lugar de cotizar solo según el diámetro y el espesor de la pared.
Para servicio de alta temperatura, se debe confirmar la siguiente información antes de comprar:
|
Información de compra |
Por qué es importante |
|
Grado del material |
Determina la temperatura aplicable y los requisitos mecánicos. |
|
Estándar |
Define los requisitos de materiales, fabricación e inspección. |
|
Diámetro externo |
Determina las dimensiones de la tubería y los requisitos de conexión. |
|
Espesor de la pared |
Afecta directamente la capacidad de presión y la instalación. |
|
Temperatura de trabajo |
Crítico para la selección de materiales y vida útil |
|
Presión de trabajo |
Debe considerarse junto con la temperatura y el espesor de la pared. |
|
Medio de servicio |
Determina la compatibilidad del material. |
|
Longitud de la tubería |
Afecta los requisitos de instalación y corte. |
|
Requisito de END |
Importante para aplicaciones de ingeniería críticas |
|
Documentos de inspección |
Necesario para la aceptación y trazabilidad del proyecto. |
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. opera como la plataforma de ventas internacionales de Tianjin Gefu Steel y trabaja con recursos de fabricación de acero en Daqiuzhuang, Tianjin, una importante área de producción y distribución de acero.
La gama de suministro abarca tubos de acero sin costura, tubos de acero soldados, tubos galvanizados, perfiles de acero y productos de montaje fotovoltaico. Esto permite a la empresa manejar tanto la compra de tubos de acero estándar como los pedidos de proyectos que involucran materiales, dimensiones, requisitos de procesamiento e inspección específicos.
Para pedidos al por mayor, la programación de producción se confirma de acuerdo con las especificaciones de la tubería, la cantidad, los requisitos de procesamiento y el plan de entrega. El objetivo es mantener la tubería suministrada consistente con las especificaciones de compra aprobadas desde la producción hasta el envío.
La principal diferencia no es simplemente si la tubería es sin costuras. El servicio a alta temperatura a largo plazo requiere que se consideren en conjunto el grado del material, el estándar de fabricación, las propiedades mecánicas, la temperatura de funcionamiento y la presión. Una tubería sin costura de uso general no debe considerarse automáticamente adecuada para servicio continuo a alta temperatura.
Sí, se puede considerar 20G según GB 3087 o ASTM A106 Gr.B para el rango continuo de alta temperatura de 350 a 425 °C en el esquema de selección suministrado. La selección final también debe considerar la presión de diseño, el espesor de la pared, la duración de funcionamiento y los requisitos de ingeniería aplicables.
La presión nominal de alta temperatura especificada es de 10 MPa a una temperatura constante de 425 °C. El diseño real del proyecto debe verificar el requisito de presión frente a las dimensiones de la tubería, la calidad del material, el código de diseño y las condiciones de operación.
Sí. El corte de longitud fija está disponible según el pedido confirmado. Cuando sea necesario, también se puede realizar el biselado de los extremos de las tuberías y el pulido de las paredes internas.
Sí. La documentación de inspección y pruebas no destructivas se puede organizar de acuerdo con el pedido y los requisitos del proyecto. Los compradores deben especificar el nivel de inspección requerido antes de la producción.
La información más útil es la calidad del material, la norma aplicable, el diámetro exterior, el espesor de la pared, la longitud de la tubería, la temperatura de trabajo, la presión de trabajo, el medio de servicio, la cantidad y los requisitos de inspección. También se pueden proporcionar dibujos o especificaciones del proyecto cuando se requiere procesamiento adicional.
No. El funcionamiento a largo plazo por encima de 450 °C está fuera del rango recomendado para tuberías de acero al carbono en este esquema de selección. Los aceros de aleación resistentes al calor, como 15CrMoG o 12Cr1MoVG, deben evaluarse para servicios a temperaturas más altas.
El sistema de tuberías necesita suficiente margen para la expansión térmica. Se deben seleccionar bridas de alta temperatura y materiales de sellado adecuados, y no se deben forzar la alineación de las tuberías frías durante la instalación. Una instalación adecuada ayuda a controlar el estrés térmico, la deformación y las fugas durante el funcionamiento.
La especificación del producto suministrada establece una vida útil declarada de más de 8 años en funcionamiento continuo sin fallas. La vida útil real depende de la temperatura de funcionamiento, la presión, el medio, las condiciones de corrosión, los ciclos térmicos, la instalación y el mantenimiento, por lo que las condiciones del proyecto deben evaluarse antes de determinar la vida útil esperada.
Para este tipo de tubería, las decisiones de compra generalmente se basan en algo más que el precio por tonelada. El grado del material, la clasificación de temperatura, el espesor de la pared, los requisitos de inspección, el procesamiento y la consistencia del lote afectan la aceptación e instalación correcta de la tubería.
Rongheng combina recursos de fabricación de acero en Tianjin con experiencia en el suministro de proyectos internacionales, respaldando especificaciones estándar, así como corte de longitud fija, biselado, pulido y otros requisitos de procesamiento confirmados.
Para un proyecto de tubería de alta temperatura, los compradores pueden proporcionar primero la temperatura de funcionamiento, la presión, el medio y el estándar requerido. Luego, Rongheng puede hacer coincidir las especificaciones de tubería disponibles con los requisitos de compra y confirmar el material, la inspección y las condiciones de entrega adecuadas antes de la producción.
