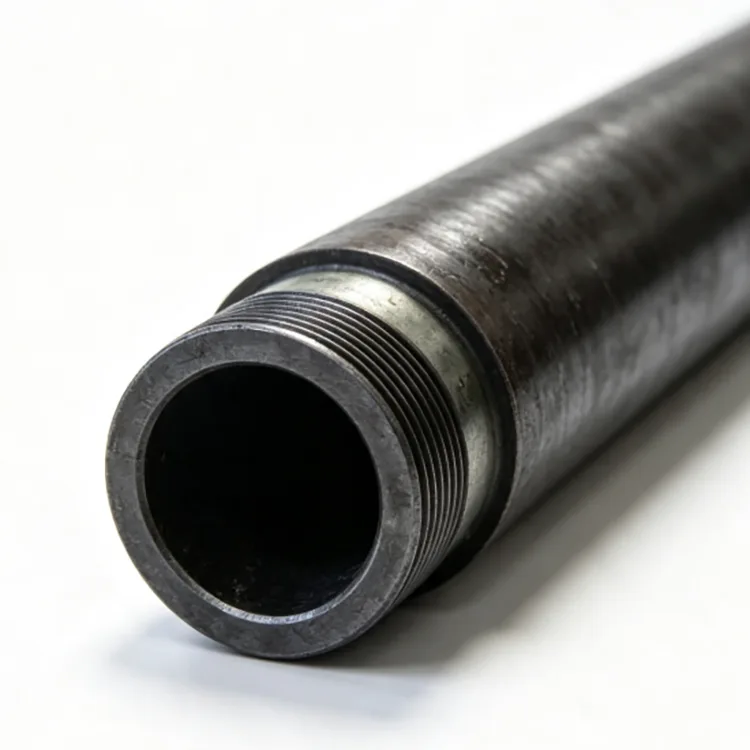

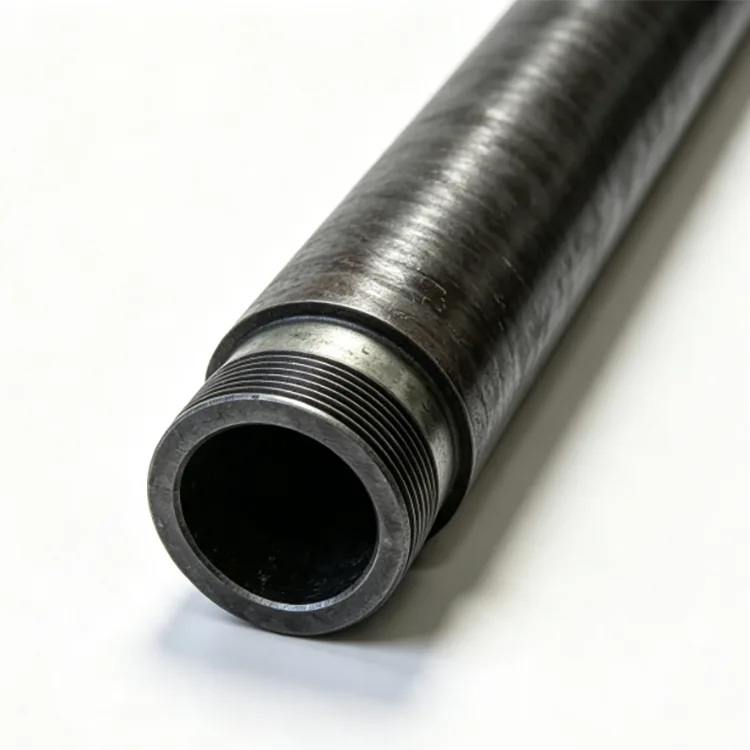

La tubería de petróleo sin costura para campos petrolíferos es la tubería a través de la cual los fluidos producidos viajan a la superficie o los fluidos inyectados ingresan a la formación. Por lo tanto, su selección está estrechamente relacionada con la presión interna, la composición del fluido, la temperatura, la profundidad del pozo, las operaciones repetidas de reparación y el rendimiento de la conexión.
A diferencia del revestimiento, la tubería normalmente no está cementada de forma permanente en el pozo. Forma una cuerda removible dentro de la carcasa y puede extraerse durante operaciones de mantenimiento, estimulación o reparación.
API Spec 5CT cubre carcasas y tuberías, incluidos tamaños de tuberías, espesores de pared, grados de acero y acabados de extremos. La actual API 5CT 11.ª edición tiene adiciones y erratas posteriores, incluida la errata 3 de junio de 2026.
Para proyectos chinos, GB/T 19830-2023 es el estándar actual para tubos de acero utilizados como revestimiento o tubería en pozos de petróleo y gas.
|
Artículo |
Suministro típico |
|
Estándares |
API 5CT/GB/T 19830-2023 |
|
Grados |
H40, J55, K55, N80, L80, P110, C90, T95, Q125 y otros grados especificados |
|
Diámetro externo |
26,7–114,3 mm (1,05–4½") |
|
Tamaños comunes |
1,9", 2⅜", 2⅞", 3½", 4", 4½" |
|
Fabricación |
Sin costura |
|
Conexiones |
NU, EU, IJ y conexiones premium especificadas |
|
Longitud |
R1, R2, R3 según requisitos del pedido |
API 5CT actualmente enumera grados que incluyen H40, J55, K55, N80, L80, C90, T95, P110 y Q125, junto con conexiones de tubería como tubería sin recalque (NU), tubería recalcada externa (EU) y tubería con junta integral (IJ).
El H40 se puede utilizar para ciertas aplicaciones de pozos poco profundos y de carga baja donde su menor resistencia es suficiente.
J55 y K55 se especifican comúnmente para pozos convencionales. A menudo se seleccionan donde el pozo no requiere un grado de mayor resistencia.
N80 proporciona un nivel de resistencia más alto para servicios convencionales más exigentes, pero un grado más alto no lo hace automáticamente adecuado para ambientes ácidos.
L80 se selecciona comúnmente cuando se especifican las propiedades controladas del material y los requisitos de servicio amargo. El tipo exacto de L80 debe indicarse en el pedido.
P110 se utiliza donde se requiere mayor resistencia, incluidos pozos profundos y condiciones exigentes de producción o estimulación.
Se pueden seleccionar C90 y T95 para aplicaciones de mayor resistencia donde el diseño del pozo también requiere el desempeño relevante del servicio amargo.
La calidad del acero debe seleccionarse a partir del diseño real del pozo en lugar de utilizar la profundidad únicamente como factor decisivo.
Para un pozo dulce convencional de profundidad media o baja, J55 o K55 pueden proporcionar un equilibrio práctico entre resistencia y costo.
Cuando la profundidad del pozo, la carga axial, la presión o las cargas de estimulación aumentan, se puede considerar N80 o P110 de acuerdo con el diseño del casing y tubing.
Para pozos que contienen H₂S, la tubería debe seleccionarse específicamente para condiciones de servicio ácido. El grado, la dureza, el tratamiento térmico y los requisitos medioambientales son importantes. API 5CT contiene requisitos específicos para varios grados utilizados en servicios exigentes; por lo tanto, simplemente seleccionar un grado de alta resistencia no es una calificación adecuada para el servicio amargo.
Para ambientes ricos en CO₂ y cloruro, se pueden considerar tuberías resistentes a la corrosión como L80 13Cr cuando así lo requieran las condiciones del fluido del pozo. API también mantiene una especificación separada para productos sin costura de aleación resistentes a la corrosión utilizados como carcasas y tuberías.
La conexión de la tubería afecta la transferencia de carga, el sellado y la capacidad de soportar operaciones repetidas de funcionamiento y extracción.
La tubería NU sin recalcado tiene un extremo de tubo sin recalcado y se usa comúnmente para pozos convencionales donde su rendimiento de conexión es suficiente.
La tubería recalcada externa EU aumenta la sección de conexión y comúnmente se selecciona cuando se requiere una mayor capacidad de tracción.
Las conexiones premium se utilizan cuando el pozo requiere un sellado de gas mejorado, mayor resistencia a cargas repetidas o un rendimiento de presión y temperatura más exigente. La conexión exacta debe ser especificada por el proyecto en lugar de utilizar un nombre de conexión propietario como descripción genérica del producto.
Una ruta típica de producción de tubos de petróleo sin costura para yacimientos petrolíferos incluye la preparación de palanquillas de acero, calentamiento, perforación, laminación en caliente, dimensionamiento, enfriamiento, enderezamiento, corte, tratamiento térmico cuando sea necesario, mecanizado de roscas e inspección final.
El procesamiento de roscas es particularmente importante porque los tubos se confeccionan y rompen repetidamente durante el servicio. Por lo tanto, las dimensiones de la rosca, el ajuste del acoplamiento, la condición de los extremos y el calibre deben cumplir con el estándar especificado.
Los requisitos de inspección dependen del grado, las especificaciones del producto y la orden de compra. Pueden incluir composición química, propiedades de tracción, dureza, inspección dimensional, pruebas de deriva, pruebas hidrostáticas y exámenes no destructivos.
Para tubos roscados, la inspección de la rosca y el control del calibre también son importantes. Los registros de inspección y la inspección de terceros se pueden organizar de acuerdo con los requisitos del proyecto.
Tanto la tubería como el revestimiento se utilizan en el mismo pozo pero realizan trabajos diferentes.
El revestimiento proporciona soporte al pozo y aislamiento de la formación y normalmente está cementado en su lugar. La tubería se instala dentro de la carcasa y proporciona la ruta de flujo para los fluidos producidos o inyectados. La tubería se puede recuperar durante las operaciones de reacondicionamiento.
Debido a que sus diámetros exteriores, cargas, conexiones y funciones de diseño son diferentes, la carcasa y la tubería no son intercambiables.
Se utiliza para transportar petróleo crudo y gas asociado desde la zona de producción hacia la superficie.
Seleccionado teniendo en cuenta los requisitos de presión, temperatura, composición del gas y sellado de conexiones.
Se utiliza para sartas de inyección donde el material de la tubería y la conexión deben coincidir con la calidad del agua inyectada y las condiciones de operación.
La selección de tubos debe considerar carreras repetidas, tirones, ciclos de presión y cargas de estimulación.
Se requiere más atención a la carga axial, pandeo, arrastre, rendimiento de la conexión y condiciones de presión.
Las longitudes del rango API se pueden seleccionar según el programa de revestimiento y tubería. R2 se usa ampliamente para pedidos de tubería estándar, mientras que se pueden considerar juntas R3 más largas cuando el diseño del pozo y las condiciones de manejo lo permitan.

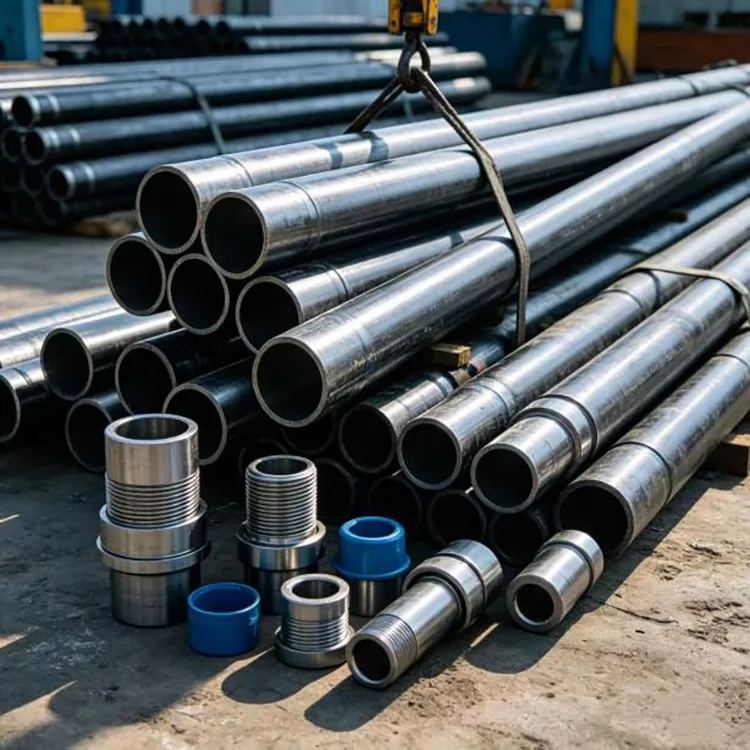

La tubería puede suministrarse con extremo liso o roscado y acoplarse según la conexión especificada. Se encuentran disponibles protectores de hilos y paquetes adecuados para el transporte y almacenamiento.
Para obtener una cotización, proporcione el estándar de la tubería, el grado, el diámetro exterior nominal, el espesor de la pared o la designación de peso, el tipo de conexión, el rango de longitud, la cantidad y las condiciones de servicio.
Para pozos ácidos o corrosivos, proporcione también información sobre H₂S, CO₂, cloruro, temperatura y presión cuando esté disponible. Esto permite comparar el material y la conexión con el entorno operativo real en lugar de seleccionarlos únicamente por la profundidad.
El revestimiento es el soporte exterior del pozo y la tubería de aislamiento de la formación, normalmente cementada en su lugar. La tubería se instala dentro de la carcasa y transporta los fluidos producidos o inyectados. Los tubos se pueden sacar durante las operaciones de reacondicionamiento.
No. API 5CT cubre productos de tubería o carcasa sin costura y con soldadura eléctrica. Cuando se requieran tubos sin costura, las especificaciones de compra deben indicar claramente el tipo de fabricación.
La tubería NU tiene una conexión sin recalcado y se usa comúnmente para aplicaciones convencionales donde la capacidad de conexión es adecuada. La tubería EU tiene un extremo recalcado externamente y proporciona una sección de conexión más grande para aplicaciones que requieren mayor capacidad de tracción. API 5CT reconoce conexiones de tubería NU y EU.
No determine la idoneidad del servicio amargo basándose únicamente en la potencia. El servicio H₂S requiere verificar el grado especificado, el tratamiento térmico, la dureza y las condiciones ambientales. Los tubos deben pedirse según los requisitos de servicio amargo aplicables.
La información básica incluye el tamaño de la tubería, el espesor o peso de la pared, el grado del acero, la conexión, la longitud y la cantidad. Para una selección de ingeniería adecuada, también se debe proporcionar la profundidad del pozo, la presión, la temperatura y la composición del fluido.
Sí. Los tubos se pueden suministrar con conexiones API específicas, como NU, EU o IJ, así como conexiones premium específicas del proyecto cuando corresponda.
