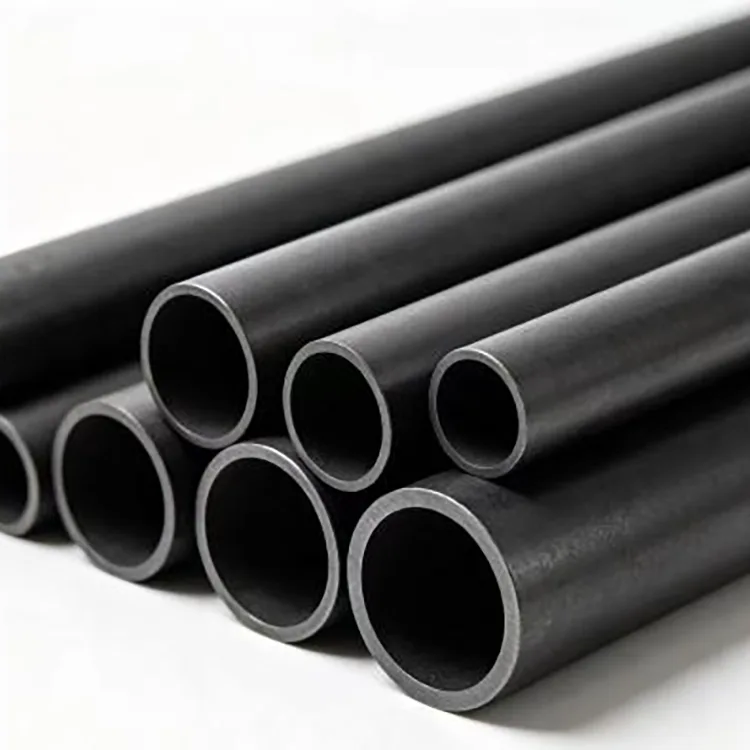

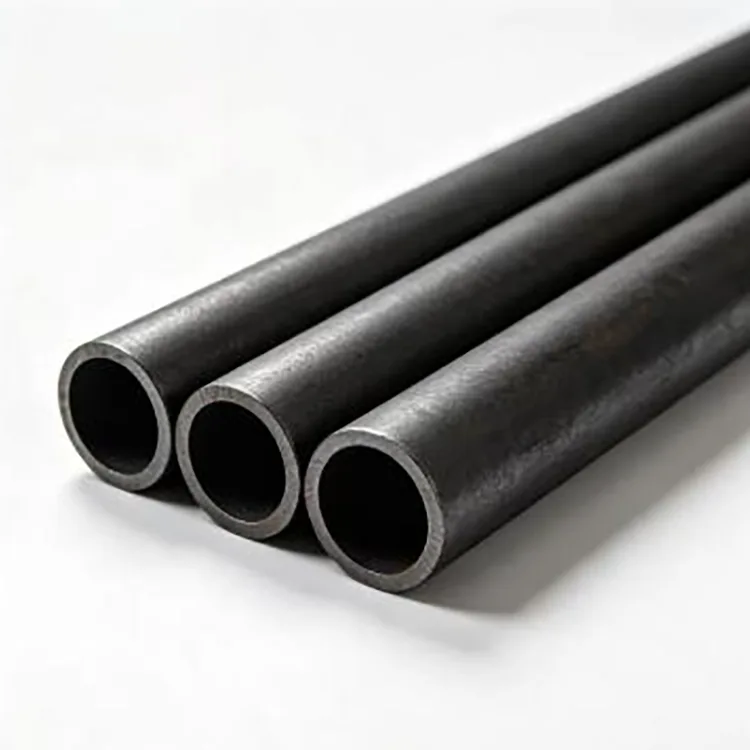

Tubería de acero al carbono sin costura

La tubería de acero al carbono sin costura se forma sin costura de soldadura longitudinal. La tubería laminada en caliente generalmente se selecciona para diámetros más grandes, paredes más pesadas y uso de ingeniería general, mientras que la tubería estirada en frío se usa donde se requieren tolerancias dimensionales más estrictas y una superficie más lisa.

La tubería se puede suministrar según los estándares chinos GB/T o según los requisitos ASTM, EN y JIS según la aplicación y las especificaciones de compra.

Estándares y materiales

GB/T 8162-2018 sigue siendo el estándar chino actual para tubos de acero sin costura estructurales, mientras que GB/T 8163-2018 es el estándar actual para tubos de acero sin costura para servicio líquido.

ASTM A53/A53M-24 cubre tanto tuberías de acero sin costura como soldadas, mientras que ASTM A106/A106M-26 cubre específicamente tuberías de acero al carbono sin costura para servicio a alta temperatura.

Los materiales comunes incluyen 20#, 45#, Q355B (16Mn), 27SiMn y 40Cr. La selección del material debe basarse en la resistencia, la maquinabilidad, la temperatura, el medio de servicio y los requisitos de fabricación.

Rango de tamaño

Se pueden producir dimensiones especiales, tuberías de paredes gruesas y tolerancias específicas del proyecto según dibujos o especificaciones técnicas.

¿Laminado en caliente o estirado en frío?

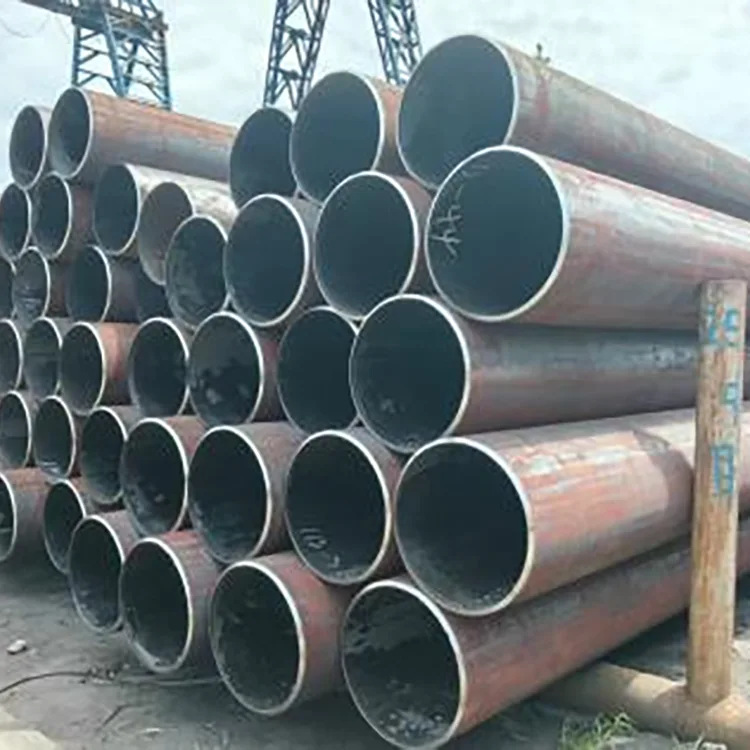

Para requisitos de gran diámetro y paredes pesadas, los tubos sin costura laminados en caliente suelen ser la opción más práctica. Se utiliza ampliamente en miembros estructurales, equipos de ingeniería y aplicaciones industriales en general donde no se requieren tolerancias dimensionales extremadamente estrictas.

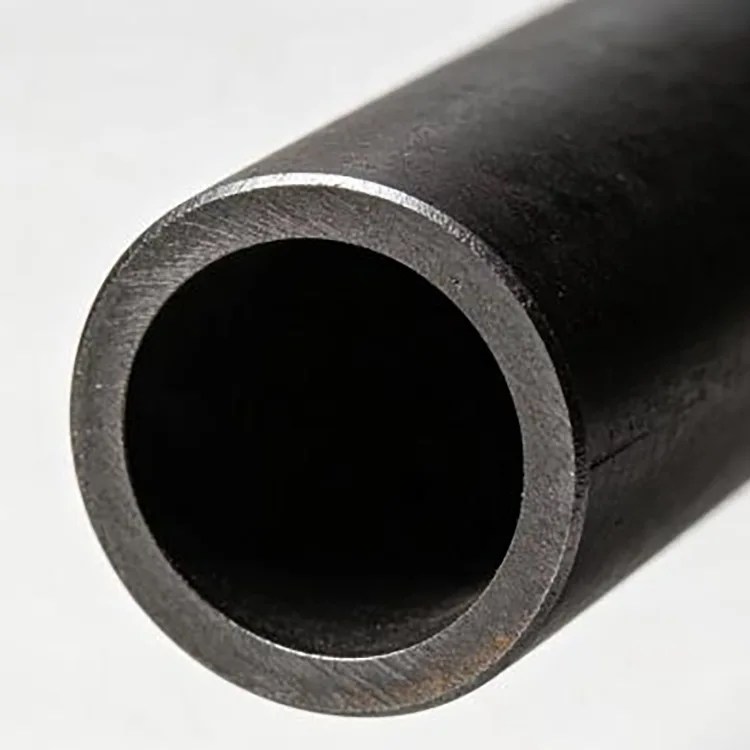

Los tubos sin costura estirados en frío se adaptan mejor a tamaños más pequeños, tolerancias más estrictas y aplicaciones de mecanizado. Su superficie más lisa y sus dimensiones más controladas pueden reducir el trabajo de mecanizado de piezas como manguitos, casquillos y componentes mecánicos.

Los dos procesos no son simplemente grados diferentes del mismo producto. La elección debe basarse en el tamaño requerido, la tolerancia, la condición de la superficie y el procesamiento posterior.

Elegir el estándar correcto

Para miembros estructurales, estructuras mecánicas y fabricación en general, la tubería sin costura GB/T 8162 es el punto de partida apropiado.

Para aplicaciones de agua, petróleo, gas y otras aplicaciones de servicio de fluidos, la tubería debe solicitarse según una especificación de servicio de fluidos como GB/T 8163. El medio de servicio, la presión de diseño, la temperatura y las pruebas requeridas deben indicarse claramente en la orden de compra.

Para servicio a alta temperatura según los requisitos de ASTM, A106/A106M está diseñado específicamente para tuberías de acero al carbono sin costura utilizadas a temperaturas elevadas.

Selección de materiales

El acero al carbono 20# es una opción común para aplicaciones mecánicas y de ingeniería general. Tiene buena maquinabilidad y soldabilidad y es adecuado para muchos usos convencionales.

El acero al carbono 45# tiene mayor resistencia y dureza y se selecciona principalmente para ejes, manguitos y piezas mecánicas mecanizadas. Se deben considerar los requisitos de soldadura antes de elegir este grado.

Q355B se usa comúnmente donde se requiere una mayor resistencia estructural, incluidas estructuras pesadas, maquinaria y aplicaciones de ingeniería al aire libre.

27SiMn y 40Cr son grados de aleación de mayor resistencia que se utilizan para componentes hidráulicos y otras piezas mecánicas sujetas a mayores requisitos de resistencia o desgaste.

Donde se usa

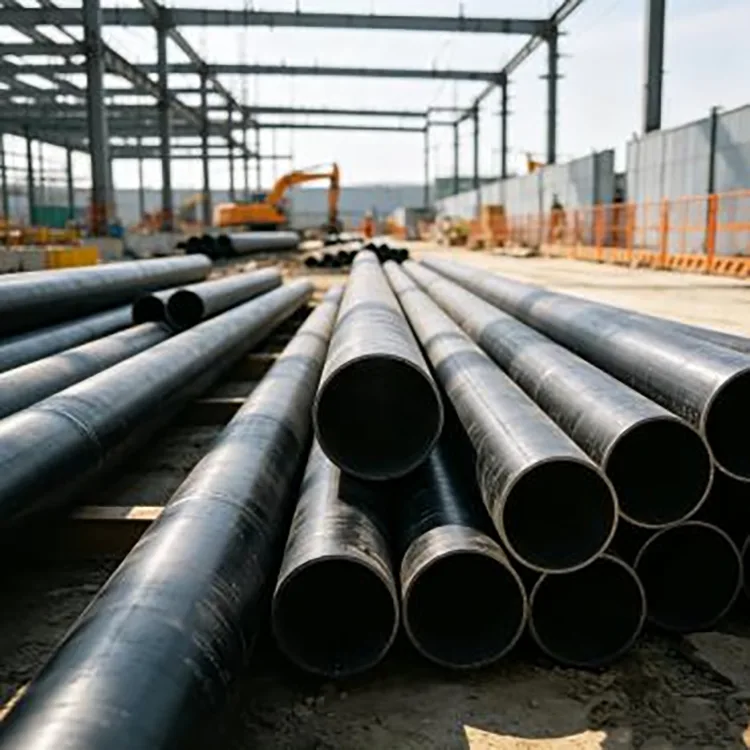

Ingeniería Estructural

Estructuras de plantas industriales, marcos de soporte, miembros de puentes, soportes de equipos y otras estructuras de acero que soportan carga.

Fabricación de maquinaria

Bastidores de máquinas, camisas de ejes, cilindros hidráulicos, casquillos, piezas de equipos de minería y componentes de maquinaria de ingeniería.

Equipo Pesado y Transporte

Bastidores de vehículos, equipos de elevación, maquinaria agrícola y otros componentes fabricados que requieren secciones de acero sin costura.

Servicio de fluidos

Tuberías de agua, petróleo, gas, vapor y fluidos industriales cuando la tubería se solicita según la especificación de servicio de fluidos aplicable.

Proyectos Industriales y Municipales

Estructuras de soporte fotovoltaicas, estructuras de acero municipales, tuberías de equipos, manguitos y otros componentes de acero fabricados.

Espesor de pared y selección de tuberías

El diámetro exterior por sí solo no es suficiente para seleccionar una tubería sin costura. El espesor de la pared afecta la resistencia a la presión, la resistencia a la deformación y la resistencia general de la sección, pero el espesor requerido debe calcularse a partir de las condiciones reales de diseño.

Para servicio de fluidos, el cálculo debe considerar la presión de diseño, la temperatura, el diámetro interno, las propiedades del material, el margen de corrosión y el código de diseño de tuberías aplicable. Para uso estructural, también es necesario considerar la carga, la luz, las condiciones de soporte y el pandeo.

Por este motivo, una tubería más pesada no es automáticamente la elección correcta. La especificación debe coincidir con las condiciones de servicio reales.

Opciones de procesamiento y superficie

Proporcionamos corte, remate, biselado, eliminación de óxido, pintura, galvanizado en caliente y otros procesos de acuerdo con los requisitos del proyecto.

Para piezas mecanizadas, se pueden suministrar tubos estirados en frío donde se requiere un control dimensional más estricto. Para uso estructural en exteriores, el tratamiento de la superficie se puede especificar por separado según el sistema de protección contra la corrosión requerido.

Los pedidos de exportación se pueden agrupar, envolver y proteger contra la humedad y la corrosión para el transporte marítimo de larga distancia.

Inspección

La inspección se puede organizar de acuerdo con el estándar seleccionado y los requisitos de compra. Dependiendo del producto y la aplicación, esto puede incluir composición química, propiedades mecánicas, inspección dimensional, pruebas hidrostáticas y pruebas no destructivas.

También se pueden organizar documentos de inspección e inspección de terceros por parte de SGS, BV o TÜV cuando lo requiera el proyecto.

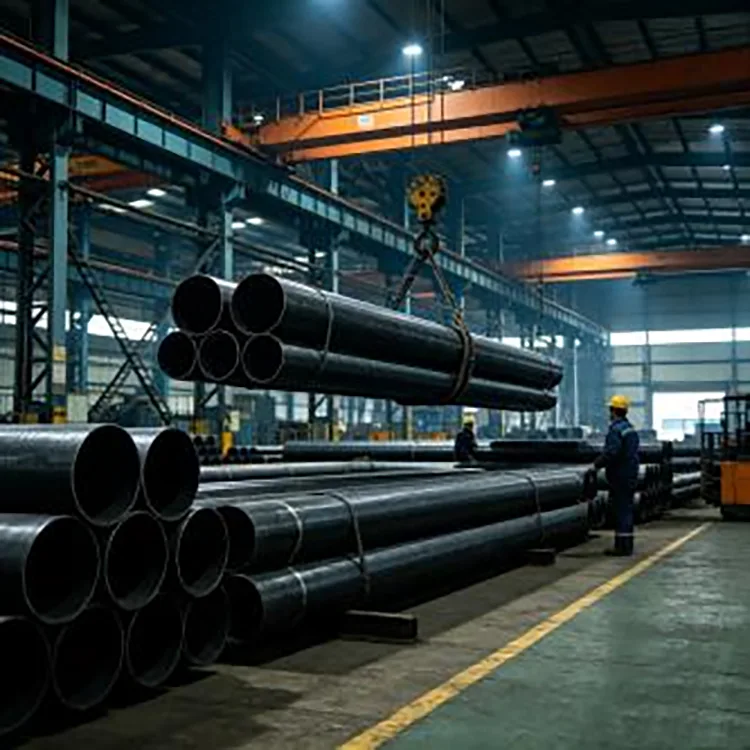

Suministro y pedidos personalizados

Los tamaños estándar se pueden suministrar desde el stock disponible cuando corresponda. También manejamos pedidos de proyectos que requieren tamaños mixtos, cantidades de prueba, cortes de longitud fija, espesores de pared especiales o procesamiento personalizado.

Para obtener una cotización, proporcione el estándar o la aplicación de la tubería, el grado del material, el diámetro exterior, el espesor de la pared, la longitud, la cantidad y el procesamiento requerido. Para pedidos de exportación, también se deben especificar los requisitos de destino y embalaje.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre tubos sin costura laminados en caliente y estirados en frío?

Los tubos laminados en caliente generalmente se seleccionan para diámetros más grandes, paredes más gruesas y aplicaciones de ingeniería general. La tubería estirada en frío se produce con un proceso de trefilado adicional para obtener dimensiones más ajustadas y una superficie más suave, lo que la hace más adecuada para mecanizado de precisión y componentes mecánicos.

P2: ¿Cómo elijo entre GB/T 8162 y GB/T 8163?

GB/T 8162 es para fines estructurales, mientras que GB/T 8163 es para servicio líquido. El estándar correcto debe seleccionarse a partir del uso real de la tubería y no únicamente del diámetro o la calidad del material.

P3: ¿Siempre se requieren tuberías sin costura para aplicaciones de alta presión?

No necesariamente. La selección de tuberías depende del código de diseño, presión, temperatura, medio, dimensiones, material y la inspección requerida. Cuando la especificación del proyecto requiere tuberías de acero al carbono sin costura para servicios de alta temperatura, ASTM A106/A106M es una norma aplicable.

P4: ¿Se puede cortar y procesar la tubería antes del envío?

Sí. Se pueden realizar cortes de longitud fija, biselado, revestimiento de extremos, tratamiento de superficies, galvanizado y otros procesos de acuerdo con los requisitos del pedido.

P5: ¿Pueden suministrar tubos sin costura ASTM A53?

Sí. ASTM A53/A53M cubre tanto tuberías de acero sin costura como soldadas, por lo que el pedido debe especificar claramente el tipo sin costura cuando sea necesario.
