Resumen del artículo: A viga I laminada en calientees una sección de acero estructural ampliamente utilizada diseñada para proporcionar resistencia práctica a la flexión y soporte confiable para edificios industriales, bases de equipos, plataformas y soportes para tuberías. Comprender su geometría transversal, calidad del acero, dimensiones, proceso de fabricación y protección de superficies ayuda a los ingenieros y equipos de compras a seleccionar el producto adecuado para sus aplicaciones.Ronghengsuministra vigas en I laminadas en caliente en grados Q235B y Q355B, con tamaños comunes de 10# a 63# y longitudes estándar de 6 m, 9 my 12 m. Esta guía explica cómo evaluar especificaciones, comparar opciones de materiales y preparar un plan de adquisición de acero más preciso.

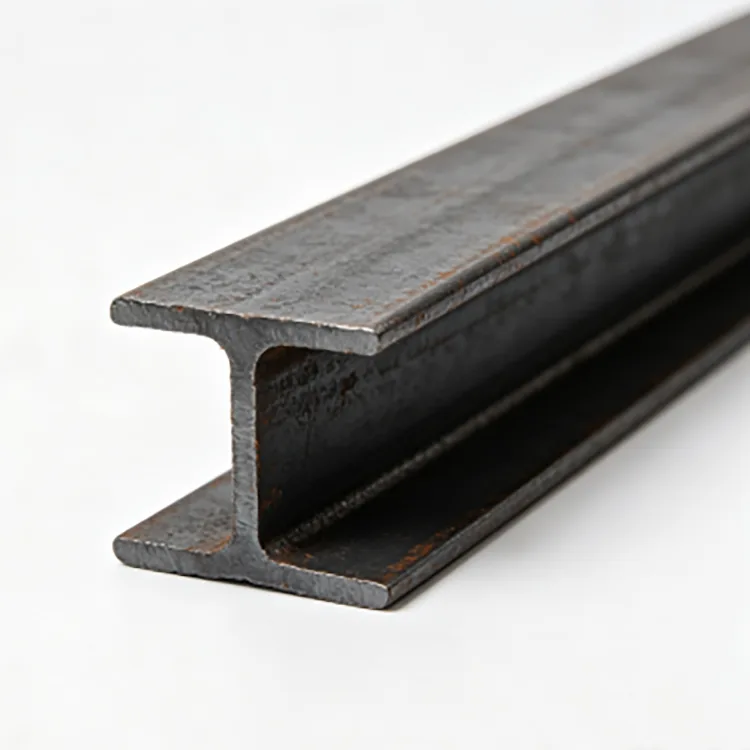

Una viga en I laminada en caliente es un perfil de acero estructural fabricado laminando acero calentado a través de una serie de pasadas de conformado. Su sección transversal consta de dos alas horizontales conectadas por una red vertical, creando el reconocible perfil en forma de I. Esta geometría distribuye el material de manera eficiente para resistir la flexión, lo que hace que la sección sea adecuada para muchas aplicaciones de carga.
A diferencia de una viga fabricada ensamblada a partir de placas de acero separadas, una viga en I laminada en caliente estándar obtiene su forma transversal básica directamente durante el proceso de laminado. Esto reduce la necesidad de fabricar la sección fundamental mediante soldadura de placas longitudinales y proporciona un perfil estandarizado para su posterior fabricación.
Rongheng suministra productos de vigas en I laminadas en caliente en grados Q235B y Q355B. La gama disponible incluye tamaños estándar chinos comunes desde 10# hasta 63#, con corte de longitud fija y procesamiento adicional disponible según los requisitos confirmados del proyecto.
El alma conecta principalmente las alas y contribuye a la resistencia al corte, mientras que las alas proporcionan gran parte de la resistencia a la flexión de la sección. Sin embargo, el rendimiento real depende de las propiedades transversales completas, la calidad del acero, las condiciones de soporte, el patrón de carga y el diseño estructural.
La laminación en caliente da forma al acero a temperaturas elevadas, lo que permite que el material pase a través de los rodillos formadores más fácilmente que a temperatura ambiente. Para una viga en I, operaciones sucesivas de laminado establecen el alma y las alas y llevan la sección a sus dimensiones especificadas.
Una secuencia de producción típica incluye las siguientes etapas:
Los arreglos exactos de fabricación e inspección dependen de las instalaciones de producción y del estándar de producto aplicable. Para los compradores, el punto esencial es verificar que la viga terminada cumpla con los requisitos acordados en cuanto a dimensiones de la sección, calidad del material, longitud y condición de la superficie.
Elegir una viga en I laminada en caliente requiere más que identificar un tamaño nominal. Los compradores deben confirmar la designación de la sección, el grado del acero, el estándar dimensional, la longitud, los requisitos de procesamiento y las condiciones de entrega antes de realizar un pedido.
La siguiente tabla resume la principal información de suministro publicada para la gama de vigas en I laminadas en caliente de Rongheng.
| Especificación | Opciones o detalles disponibles | Lo que los compradores deben confirmar |
|---|---|---|
| tipo de producto | Viga en I estructural laminada en caliente | Perfil transversal requerido |
| Grado de acero | Q235B, Q355B | Grado especificado en los planos estructurales. |
| Rango de tallas | 10#–63# | Designación exacta de la sección y serie. |
| Serie de secciones | Opciones de la serie A y la serie B | Configuración dimensional correcta |
| Longitudes estándar | 6m, 9m, 12m | Longitud de stock requerida o programa de corte |
| Condición de la superficie | Acero laminado en caliente negro | Si es necesario un recubrimiento adicional |
| Opciones de procesamiento | Cortar, taladrar, biselar, enderezar, desbarbar | Detalles de dibujo y tolerancias de procesamiento. |
| Norma aplicable | GB/T 706-2016; Se pueden discutir otros requisitos. | Estándar requerido y criterios de aceptación. |
| Documentos de inspección | Certificados de materiales y registros de inspección acordados, sujetos a los requisitos del proyecto. | Documentación requerida y alcance de la inspección. |
Estas opciones no sustituyen a una especificación específica del proyecto. Las dimensiones reales, el ancho del ala, el espesor del alma, el peso unitario y las tolerancias varían según la sección seleccionada y la norma aplicable. Los compradores deben solicitar la información dimensional relevante en lugar de asumir que todas las vigas dentro del mismo rango de tamaño nominal tienen propiedades idénticas.
Para obtener información adicional sobre el producto, visite la categoría de productos Vigas en I de acero Rongheng.
El perfil en forma de I hace que las vigas en I laminadas en caliente sean útiles en estructuras donde la resistencia a la flexión, la fabricación práctica y la compatibilidad con los métodos de construcción de acero establecidos son importantes. Su idoneidad aún debe confirmarse mediante cálculos de ingeniería para cada aplicación.
Para las bases de equipos, los compradores deben considerar la vibración, las cargas concentradas, las posiciones de montaje y las fuerzas operativas repetidas. Para estructuras de construcción, la luz, el espaciamiento de las vigas, los detalles de conexión, los límites de deflexión y la estabilidad general pueden ser igualmente importantes.
Una viga que funciona para una plataforma con carga ligera puede no ser apropiada para una estructura de soporte de grúa o una máquina sujeta a fuerzas dinámicas significativas. La ingeniería específica de la aplicación siempre debe guiar la selección final.
Q235B y Q355B son grados de acero estructural comunes que se utilizan para diferentes requisitos de ingeniería. La consideración principal es si las propiedades mecánicas especificadas del material cumplen con los requisitos de diseño cuando se combinan con la sección de viga seleccionada.
El Q235B se considera con frecuencia para la fabricación estructural general, incluidos marcos de soporte de fábrica, plataformas, soportes de equipos y otras aplicaciones donde sus propiedades especificadas son suficientes. Su idoneidad depende de las cargas de diseño, las dimensiones de la sección, los detalles de conexión y la norma aplicable.
Q355B ofrece un límite elástico especificado más alto que Q235B según el estándar de materiales aplicable. Puede seleccionarse cuando un proyecto requiere una mayor resistencia del material o cuando el ingeniero determina que es apropiado para las condiciones de carga previstas.
Sin embargo, un grado de mayor resistencia no hace que una viga más pequeña sea automáticamente aceptable. La deflexión, la estabilidad local y general, la capacidad de conexión, la fatiga cuando sea relevante y otras comprobaciones de diseño aún pueden regir la selección.
| Factor de comparación | Q235B | Q355B |
|---|---|---|
| Posicionamiento general | Grado de acero estructural común | Grado de acero estructural de mayor resistencia |
| Aplicaciones potenciales | Marcos, plataformas y soportes generales. | Aplicaciones que requieren una mayor resistencia del material especificada |
| Selección del tamaño del haz | Debe satisfacer los cálculos estructurales. | Debe satisfacer los cálculos estructurales. |
| Soldadura y fabricación | Siga los requisitos de calificación aplicables y los procedimientos aprobados. | Siga los requisitos de calificación aplicables y los procedimientos aprobados. |
| Selección final | Basado en especificaciones de ingeniería. | Basado en especificaciones de ingeniería. |
Antes de realizar el pedido, confirme el grado requerido con los planos estructurales y las especificaciones del material. Sustituir un grado por otro sin aprobación puede afectar el cumplimiento, los procedimientos de fabricación o el desempeño estructural.
Las vigas en I y en H son perfiles de acero estructural con un alma y dos alas, pero sus proporciones de sección transversal y propiedades de sección pueden diferir significativamente. Las vigas en I tradicionales generalmente tienen alas más estrechas, mientras que las vigas en H suelen tener alas más anchas y un perfil adecuado para una gama diferente de requisitos estructurales.
| Punto de comparación | I-haz | Viga H |
|---|---|---|
| Aspecto transversal | Bridas típicamente más estrechas en relación con la profundidad de la sección | Bridas típicamente más anchas |
| Papel estructural común | Vigas, plataformas, soportes de equipos y miembros estructurales seleccionados. | Columnas, marcos de construcción y otros miembros portantes. |
| Consideraciones de diseño | Módulo de sección, resistencia al corte, estabilidad y deflexión. | Propiedades de sección, estabilidad, cargas axiales, flexión y conexiones. |
| Intercambiabilidad | Requiere verificación de ingeniería | Requiere verificación de ingeniería |
Ningún perfil es universalmente superior. La elección adecuada depende de la trayectoria de carga, la luz, las condiciones de soporte, la orientación del miembro, el diseño de la conexión y las propiedades relevantes de la sección. Nunca se debe realizar una sustitución únicamente porque dos perfiles parecen similares o tienen profundidades nominales comparables.
Los proyectos que requieren múltiples perfiles estructurales también pueden revisar las secciones de acero estructural de Rongheng para comparar las categorías de productos disponibles.
La calidad del producto implica más que la apariencia visual. Para una viga en I laminada en caliente, los compradores deben verificar que la sección suministrada coincida con la orden de compra y que sus dimensiones, identificación del material y condición de la superficie satisfagan los criterios de aceptación acordados.
Un plan de inspección práctico puede cubrir los siguientes puntos:
Las vigas en I negras laminadas en caliente estándar no incluyen automáticamente un revestimiento de protección contra la corrosión. La superficie normalmente retiene cascarilla de laminación y puede ser necesaria protección adicional dependiendo del entorno operativo.
Para aplicaciones en interiores en condiciones secas, la superficie negra especificada puede ser adecuada. Las instalaciones al aire libre, las instalaciones húmedas, las ubicaciones costeras y los ambientes químicamente agresivos pueden requerir un sistema de pintura adecuado, galvanización en caliente u otra capa protectora diseñada.
Cuando se especifica galvanización, las operaciones de corte, perforación y otras operaciones de fabricación generalmente deben coordinarse antes del recubrimiento. Esto ayuda a reducir la cantidad de acero expuesto que de otro modo necesitaría reparación protectora después del procesamiento. El sistema de recubrimiento final debe seleccionarse de acuerdo con el medio ambiente, la vida útil del diseño, el plan de mantenimiento y los requisitos del proyecto.
Las especificaciones de compra claras ayudan a reducir las discrepancias de materiales, la fabricación innecesaria y los retrasos en la instalación. Antes de solicitar una cotización, prepare la siguiente información siempre que sea posible.
Por ejemplo, un proyecto que requiere vigas de 12 m con orificios de montaje perforados debe especificar tanto la longitud del corte final como la ubicación de los orificios. Si el pedido simplemente indica el tamaño y la cantidad de la viga, es posible que el proveedor no tenga suficiente información para preparar los componentes procesados requeridos.
Rongheng puede coordinar secciones estándar, cortes de longitud fija, taladrado, biselado, enderezamiento y desbarbado de acuerdo con los requisitos acordados. Proporcionar dibujos completos y una lista de corte consolidada facilita la revisión del pedido antes de la producción o el envío.
Se utiliza comúnmente para estructuras de fábricas, vigas relacionadas con techos, plataformas, bases de equipos, bastidores de tuberías, marcos de almacenes y estructuras de soporte industriales. La aplicación específica debe compararse con el diseño estructural.
Rongheng enumera un rango de tamaño común desde 10# hasta 63#, incluidas las opciones de las series A y B. Las dimensiones exactas y los pesos unitarios teóricos dependen de la designación de la sección seleccionada.
Las longitudes estándar habituales son 6 m, 9 m y 12 m. El corte de longitud fija también se puede discutir de acuerdo con las dimensiones confirmadas del proyecto y los requisitos del pedido.
El No. Q355B tiene un límite elástico especificado más alto, pero el grado apropiado depende del diseño de ingeniería, las condiciones de carga, el tamaño de la sección, los requisitos de fabricación y la norma aplicable. Una mayor resistencia del material por sí sola no garantiza un mejor rendimiento estructural general.
No automáticamente. Los dos perfiles pueden tener diferentes propiedades de sección y comportamiento estructural. Cualquier sustitución debe ser revisada y aprobada por el ingeniero estructural responsable.
Sí. El corte, taladrado, biselado, enderezado y desbarbado se pueden realizar según los requisitos de procesamiento acordados. Los compradores deben proporcionar los dibujos, dimensiones y tolerancias necesarios antes de realizar el pedido.
Una superficie laminada en caliente negra estándar no equivale a un revestimiento específico contra la corrosión. Dependiendo del entorno, el proyecto puede requerir pintura, galvanizado en caliente u otro sistema de protección adecuado.
Incluya la designación de la sección, el grado del acero, el estándar aplicable, la cantidad, la longitud requerida, los detalles del procesamiento, el tratamiento de la superficie, los requisitos de inspección y el destino de entrega. Estos detalles ayudan al proveedor a evaluar el pedido con mayor precisión.
El peso teórico se calcula multiplicando el peso unitario publicado del tramo seleccionado por su longitud. Por ejemplo, una sección con un peso unitario teórico de 20 kg/m y una longitud de 12 m tiene un peso teórico de 240 kg. Se debe confirmar el peso unitario real para la sección seleccionada y el contrato debe especificar el método de liquidación.
Sí. Los pedidos internacionales se pueden coordinar en torno a las especificaciones de sección acordadas, requisitos de procesamiento, documentos de inspección, embalaje, carga de contenedores y documentación de exportación. Los arreglos de entrega deben confirmarse para cada pedido.
Una viga en I laminada en caliente puede proporcionar una solución estructural eficiente cuando sus dimensiones, calidad del acero y propiedades de la sección coinciden con las demandas del proyecto. Una adquisición exitosa requiere más que comparar precios: los compradores deben verificar el estándar aplicable, confirmar la serie de secciones correcta, especificar el procesamiento y la protección contra la corrosión y establecer requisitos claros de inspección y entrega.
Rongheng apoya el abastecimiento de acero estructural con vigas en I laminadas en caliente Q235B y Q355B, tamaños comunes de 10# a 63#, longitudes estándar de 6 m, 9 my 12 m, y opciones de procesamiento acordadas. Ya sea que esté comprando acero para la estructura de una fábrica, la base de equipos, una plataforma industrial o un bastidor de tuberías, las especificaciones precisas pueden ayudar a agilizar la fabricación y reducir los riesgos evitables en las adquisiciones.
¿Busca un suministro confiable de vigas en I laminadas en caliente para su próximo proyecto estructural? Comparta el tamaño de sección requerido, el grado de acero, la cantidad, las dimensiones de corte, el tratamiento de superficie y el destino de entrega con Rongheng. Nuestro equipo puede revisar sus requisitos y discutir opciones de suministro adecuadas. Para obtener detalles del producto, cotizaciones de proyectos y arreglos de procesamiento personalizados,continuaciónactuarnoshoy para discutir sus necesidades de abastecimiento de acero.
