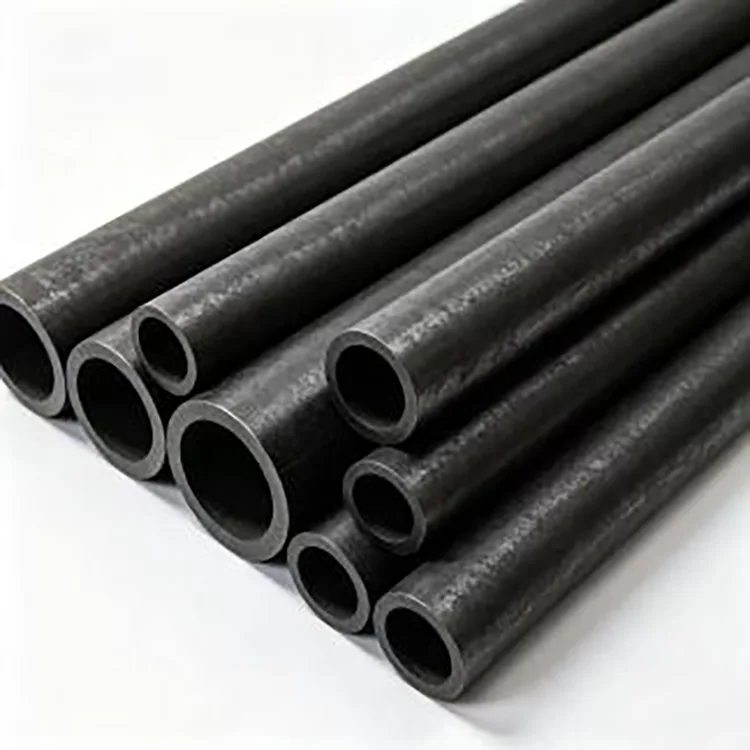

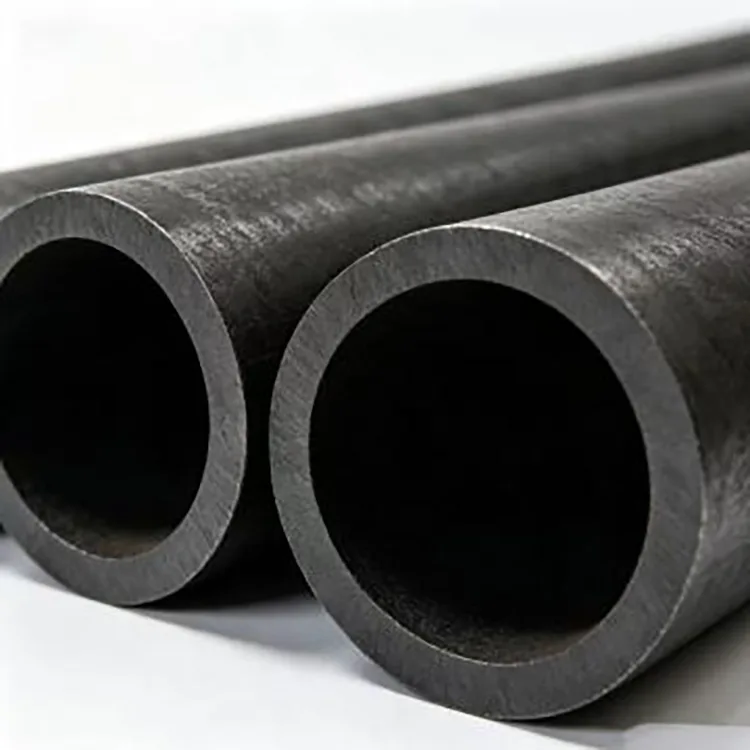

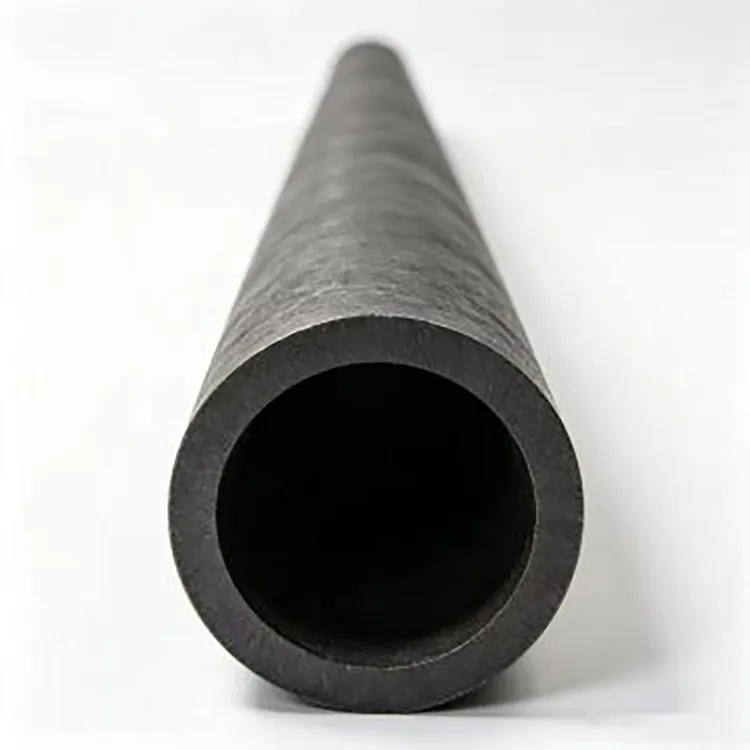

Tubo de caldera sin costura

Los tubos de caldera sin costura se utilizan en componentes que transportan agua, vapor u otros medios calientes mientras se exponen al calor y la presión. Por lo tanto, la calidad del material, el espesor de la pared, la tolerancia dimensional y los requisitos de inspección deben coincidir con el diseño real de la caldera. Por esta razón, se debe seleccionar un tubo de caldera de acuerdo con el estándar de caldera especificado en lugar de simplemente sustituirlo por un tubo de acero sin costura general.

Estándares y calificaciones

Suministramos tubos para calderas según el estándar y la aplicación requeridos.

GB/T 3087-2022 es el estándar chino actual para tubos de acero sin costura para calderas de baja y media presión, mientras que GB/T 5310-2023 es el estándar actual para tubos de acero sin costura para calderas de alta presión.

GB/T 8162-2018 cubre tubos sin costura para fines estructurales y GB/T 8163-2018 cubre tubos de acero sin costura para servicio de líquidos. Estos son estándares de productos diferentes de los estándares de tubos de calderas específicos y no deben tratarse como sustitutos directos cuando el diseño de la caldera especifica GB/T 3087 o GB/T 5310.

Especificaciones principales

Los espesores de pared no estándar, las longitudes especiales y los tubos de paredes pesadas se pueden discutir según el equipo de la caldera y los planos del proyecto.

Selección de materiales

20G se usa ampliamente para aplicaciones de calderas convencionales donde la temperatura y presión de diseño se encuentran dentro de los requisitos aplicables del grado y la norma.

15CrMoG es un grado de tubo de caldera de aleación de Cr-Mo que se utiliza para servicios de mayor temperatura y mayor presión, incluidos equipos de intercambio de calor y energía térmica.

12Cr1MoVG es otro grado de aleación para tubos de calderas que se utiliza para aplicaciones de alta temperatura y alta presión donde la fluencia y el rendimiento a alta temperatura son importantes.

El grado correcto debe determinarse a partir de la temperatura de funcionamiento, la presión, el componente de la caldera, el código de diseño y la vida útil requerida en lugar de elegir el material de mayor precio por defecto.

Fabricación e inspección

Los tubos de caldera sin costura se producen mediante laminación en caliente o estirado en frío sin costura. La ruta de fabricación se selecciona según el diámetro requerido, el espesor de la pared, la precisión dimensional y la calidad del material.

Para aplicaciones de calderas, la inspección puede incluir composición química, propiedades de tracción, pruebas de impacto cuando sea necesario, pruebas hidrostáticas y pruebas no destructivas de acuerdo con la norma aplicable y los requisitos de compra. La inspección de superficies también se utiliza para identificar defectos como grietas, vueltas, uniones y otras imperfecciones que pueden afectar el servicio.

Aplicaciones de tubos de calderas

Calderas Industriales y de Calefacción

Se utiliza para tubos de pared de agua, tubos economizadores, componentes relacionados con sobrecalentadores, bancos de tubos de convección y otras piezas de calderas que soportan presión.

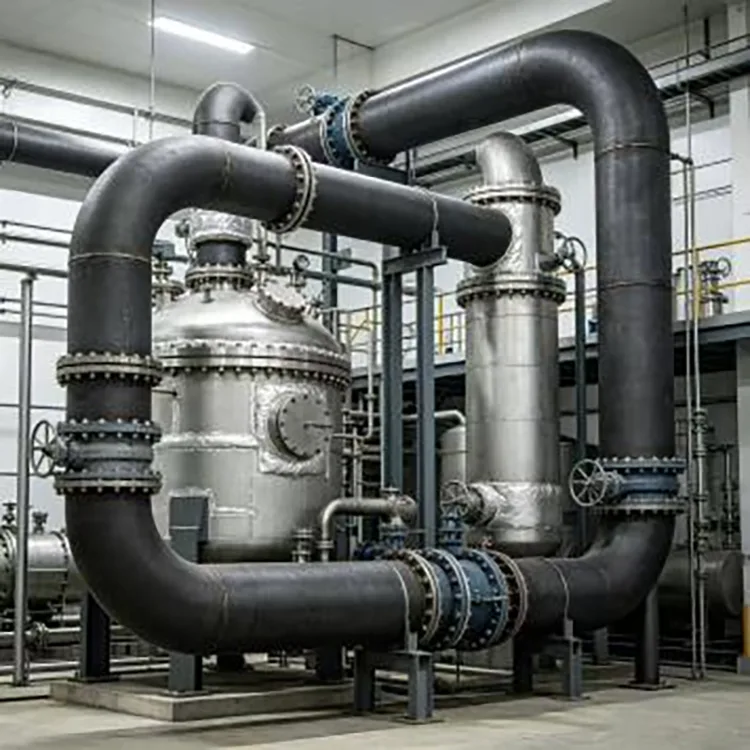

Centrales Térmicas

Aplicado en sobrecalentadores, recalentadores, economizadores y tuberías de vapor de alta temperatura, con grados de aleación seleccionados para las condiciones de operación requeridas.

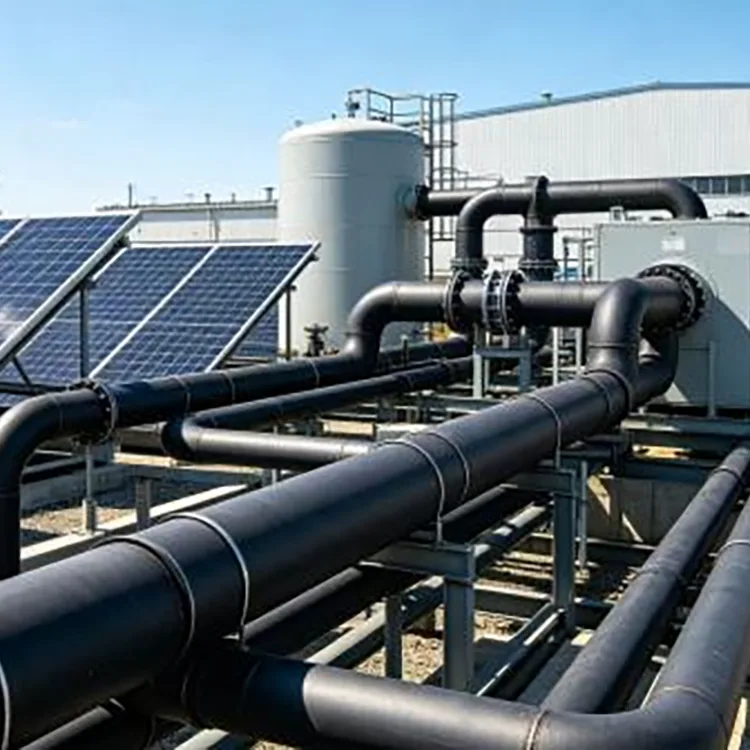

Equipos químicos y de intercambio de calor.

Se utiliza en intercambiadores de calor de alta temperatura, equipos de calentamiento de procesos y tuberías relacionadas que soportan presión donde la norma especificada exige grados de caldera o tubos resistentes al calor.

Equipo especial

También se utiliza en calderas de locomotoras, unidades de calefacción, equipos a presión y otros sistemas térmicos que requieren especificaciones de tubos de calderas específicas.

Procesamiento y embalaje

El procesamiento disponible incluye corte de longitud fija, corte de longitud aleatoria, revestimiento de extremos, biselado, eliminación de óxido, engrase y recubrimiento protector según los requisitos del proyecto.

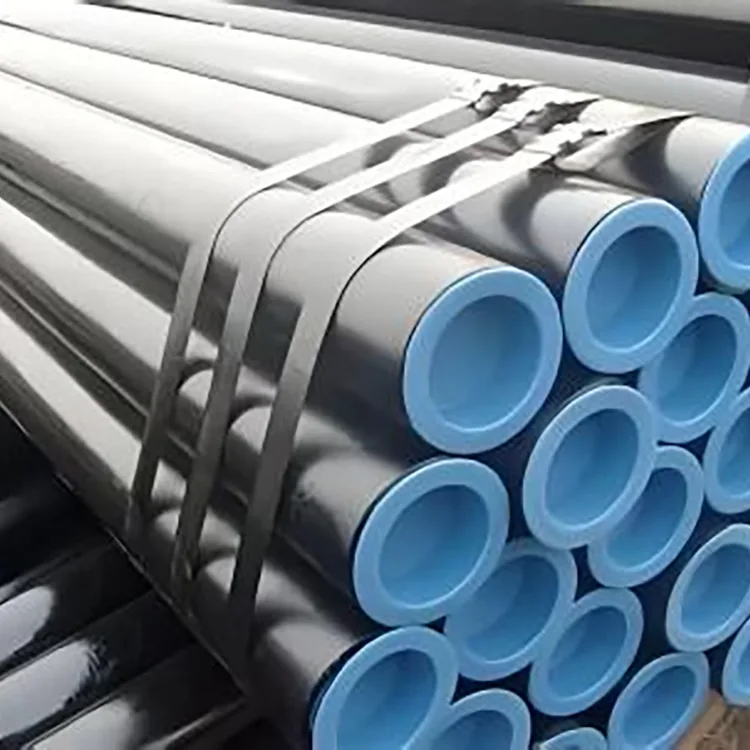

Para pedidos de exportación, los tubos se pueden agrupar y proteger contra la humedad y el óxido durante el transporte marítimo. Los detalles del embalaje se pueden ajustar según la carga del contenedor, el período de almacenamiento y las condiciones de destino.

¿Por qué elegirnos?

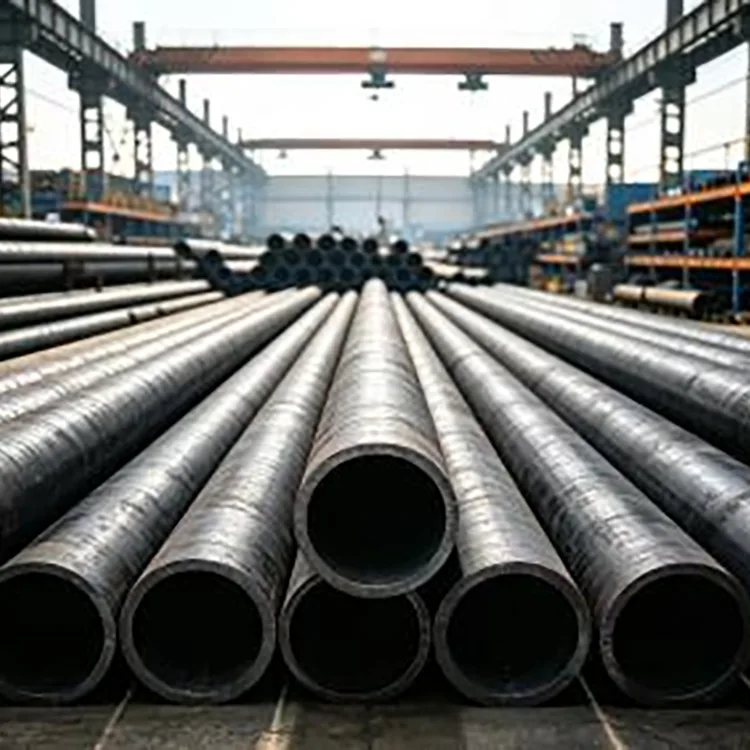

Con sede en el área de producción de acero de Daqiuzhuang, nuestra cadena de suministro cubre tubos de acero sin costura, productos de acero al carbono y procesamiento de acero relacionado. Podemos organizar tamaños estándar a partir del stock disponible, así como producción basada en proyectos para dimensiones, materiales y cantidades especiales.

Para proyectos de calderas a granel, podemos coordinar la selección, corte, inspección, embalaje y envío de materiales de acuerdo con las especificaciones de compra. También se pueden organizar inspecciones de terceros, como SGS, BV o TÜV, cuando el proyecto lo requiera.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre el tubo de caldera sin costura y el tubo de acero sin costura común?

La principal diferencia es el estándar de producto aplicable, los requisitos de materiales, los requisitos de fabricación y los requisitos de inspección. El tubo de caldera está especificado para el servicio de calderas y equipos térmicos, mientras que el tubo estructural GB/T 8162 y el tubo de servicio de fluidos GB/T 8163 están destinados a diferentes aplicaciones. La selección debe seguir el diseño del equipo y la norma aplicable.

P2: ¿Cómo elijo entre 20G, 15CrMoG y 12Cr1MoVG?

La elección depende principalmente de la temperatura, la presión, el componente de la caldera y el estándar de material requerido. El 20G se usa comúnmente para el servicio de calderas convencionales, mientras que el 15CrMoG y el 12Cr1MoVG se usan para aplicaciones de mayor temperatura y mayor presión. La calificación final debe confirmarse con el diseño y el estándar del equipo.

P3: ¿Cuál es la diferencia entre GB/T 3087 y GB/T 5310?

GB/T 3087 es para tubos sin costura utilizados en calderas de baja y media presión. GB/T 5310 es para tubos sin costura utilizados en calderas de alta presión y cubre requisitos más estrictos para materiales aplicables y condiciones de servicio.

P4: ¿Se pueden procesar a medida los tubos de calderas?

Sí. Podemos proporcionar cortes de longitud fija, longitudes personalizadas, preparación de extremos, biselado, tratamiento de superficies y embalaje específico del proyecto de acuerdo con las especificaciones de compra y los dibujos.
